10英尺工业悬挂式HVLS大吊扇结构设计

　　这款10英尺规格的HVLS悬挂风机，核心面向大跨度开阔空间的空气循环需求设计，常见应用场景涵盖大型生产车间、物流仓储库区、公共会展场馆、大型商超等层高较高、人员或货物排布密集的开阔区域，区别于传统小型高速风扇的局部强风送风逻辑，这类大直径低转速风机依靠大尺寸扇叶的缓慢扫动，推动大范围空气形成有序的层流流动，在不产生强吹风感的前提下，实现空间内整体空气的循环扰动，既可以在夏季配合制冷系统降低空间内的体感温度，减少冷热分层带来的能耗浪费，也能在潮湿季节加快空气流动，降低仓储区域货物、生产区域设备表面结露的概率。

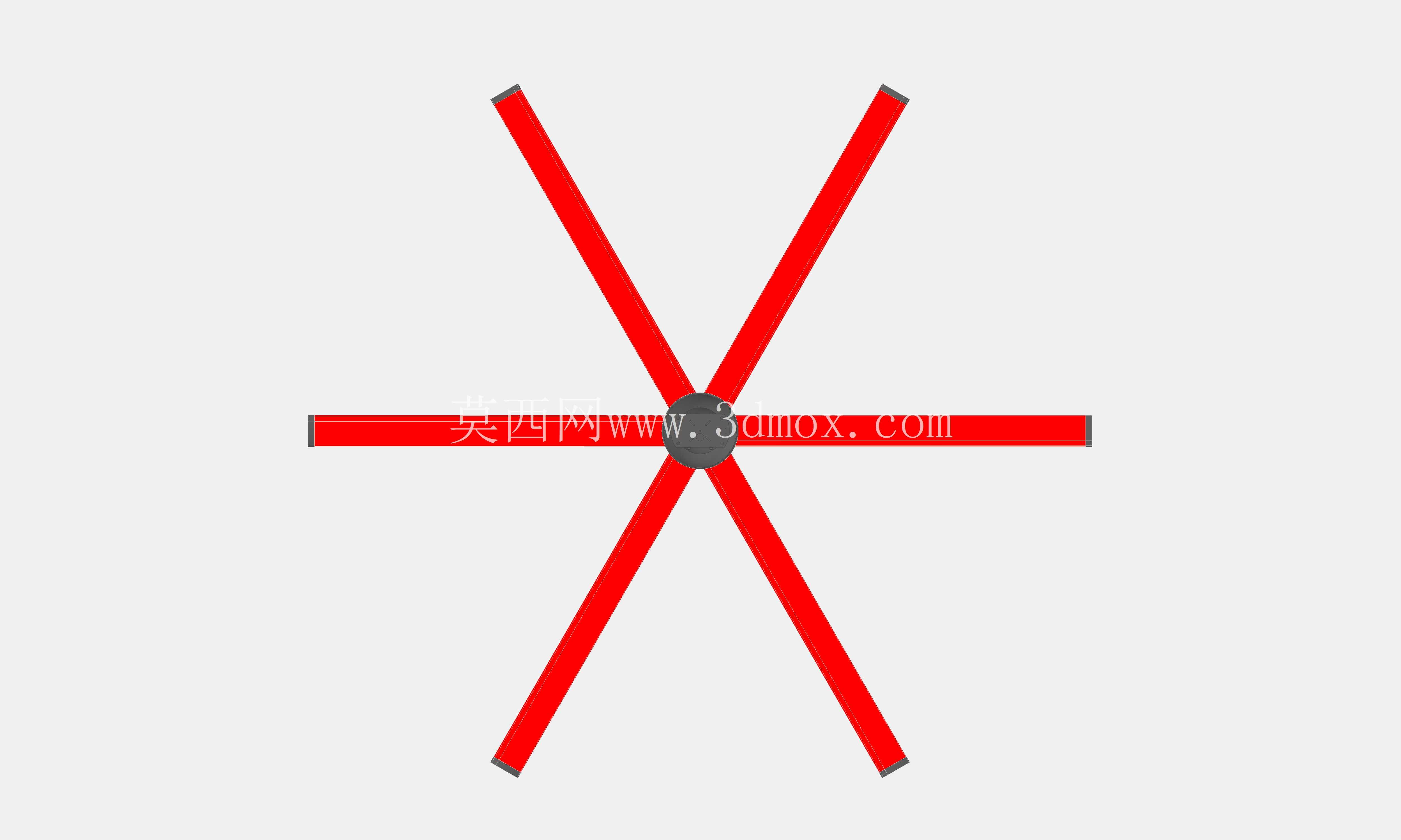

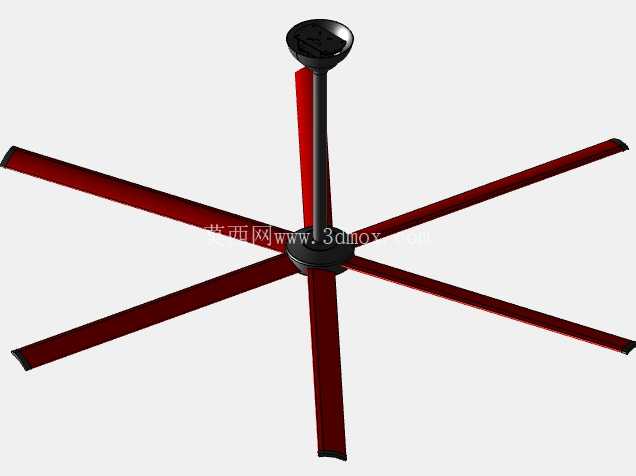

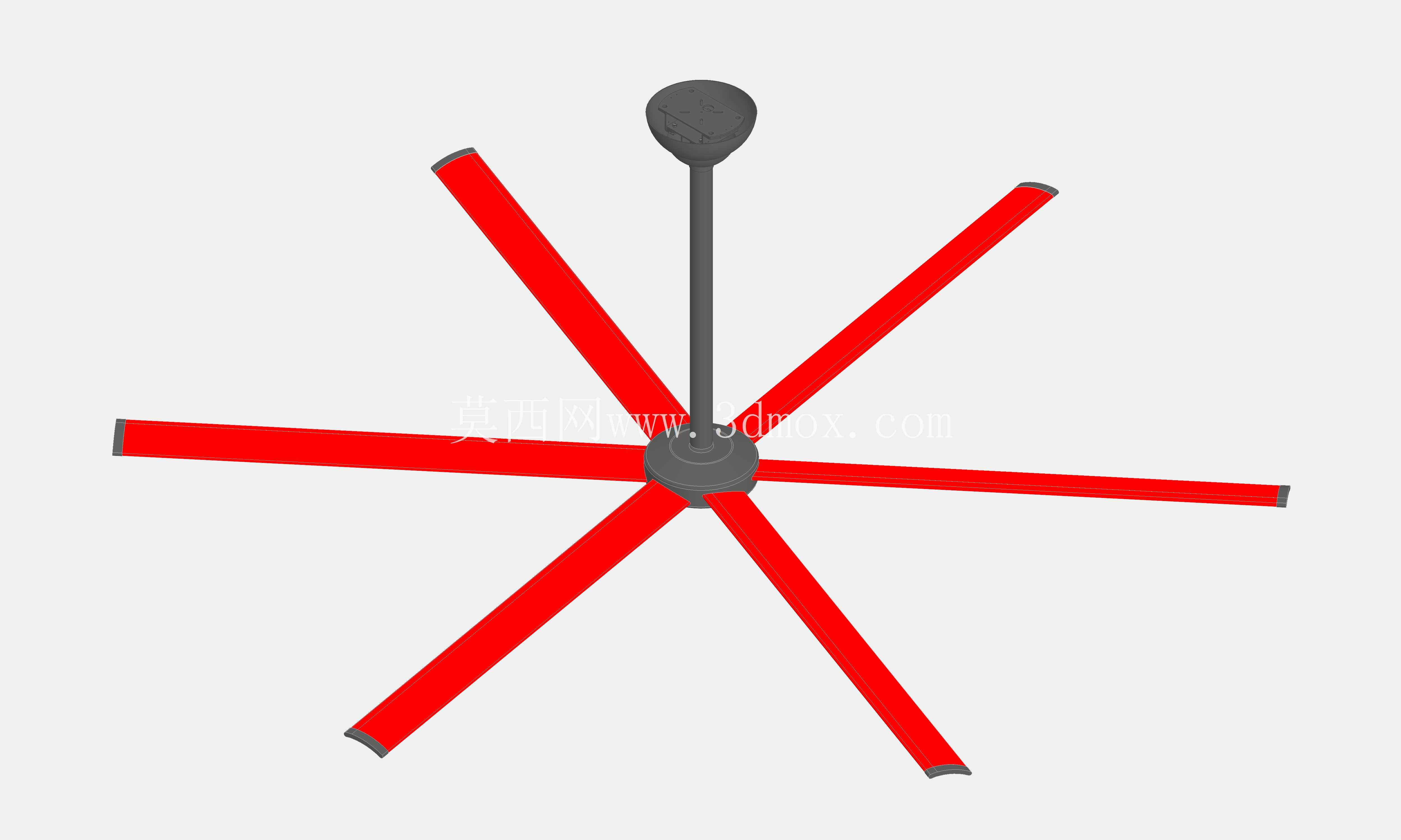

　　从结构设计逻辑来看，整机采用顶部吸顶悬挂的安装形式，顶部固定座适配常规工业建筑的混凝土梁、钢结构屋架等常见承重结构，安装时需要预留足够的垂直安全距离，确保扇叶旋转时与下方设备、人员通行区域保持符合安全规范的净空高度，整机悬挂重量控制在45kg，对安装点位的承重要求适配多数常规工业建筑的屋面承重标准，无需额外做大规模的承重结构改造。扇叶采用六叶对称排布的结构形式，每片扇叶的翼型经过气动优化，在低转速下即可推动大体积空气流动，同时对称排布的结构可以有效抵消旋转过程中产生的径向振动，降低整机运行时的动平衡负载，减少长期运行对安装结构的疲劳损伤，延长整机的使用寿命。

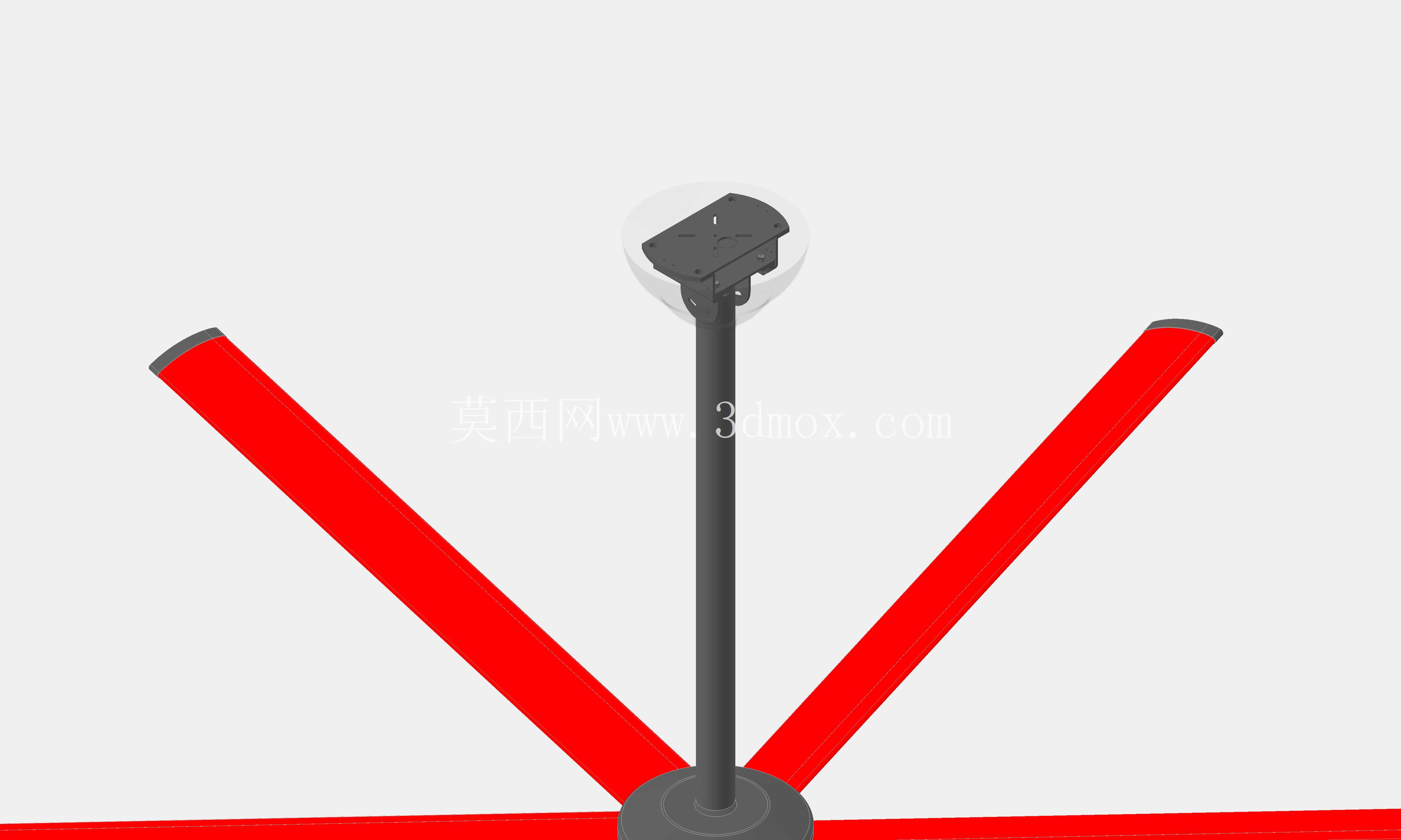

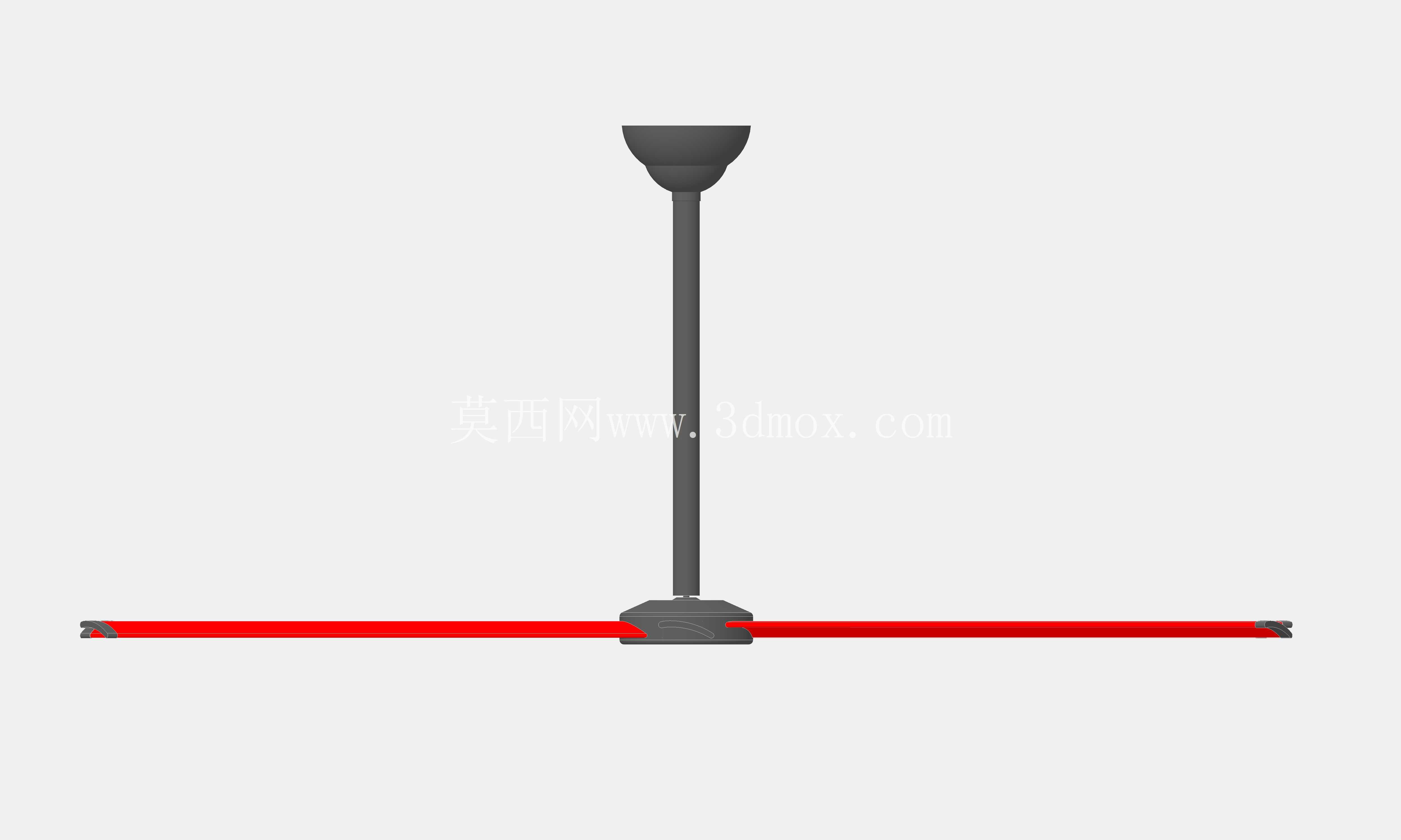

　　连接顶部固定座与扇叶安装盘的立杆采用等径直杆结构，既保证了足够的结构强度，承受整机重量与运行时的小幅振动载荷，也简化了安装时的对位调整流程，安装人员可以根据现场实际层高，选配对应长度的立杆调整扇叶的悬挂高度，适配不同层高的使用场景。扇叶末端做了收边优化处理，避免叶尖位置产生涡流紊流带来的额外风噪与气动损耗，同时叶尖的防护结构也可以降低长期运行中异物剐蹭带来的扇叶损伤风险。整机的旋转部件全部集中在扇叶安装盘位置，外壳做了全包覆处理，避免运行过程中杂物卷入转动结构，也能降低日常维护时的安全风险。

　　在实际选型应用中，这类风机的覆盖半径远大于常规小型工业风扇，单台10英尺规格的HVLS风机即可覆盖数百平方米的开阔区域，相比多台小型风扇密集排布的方案，既减少了电气布线的工程量，也降低了长期运行的能耗与维护成本，设计建模过程中需要重点校核立杆的抗弯强度、扇叶的连接结构强度，以及整机的动平衡参数，确保长期低速运行时的结构稳定性，避免出现振动过大、连接松动等问题。
