带开关按钮的18650电池固定座结构

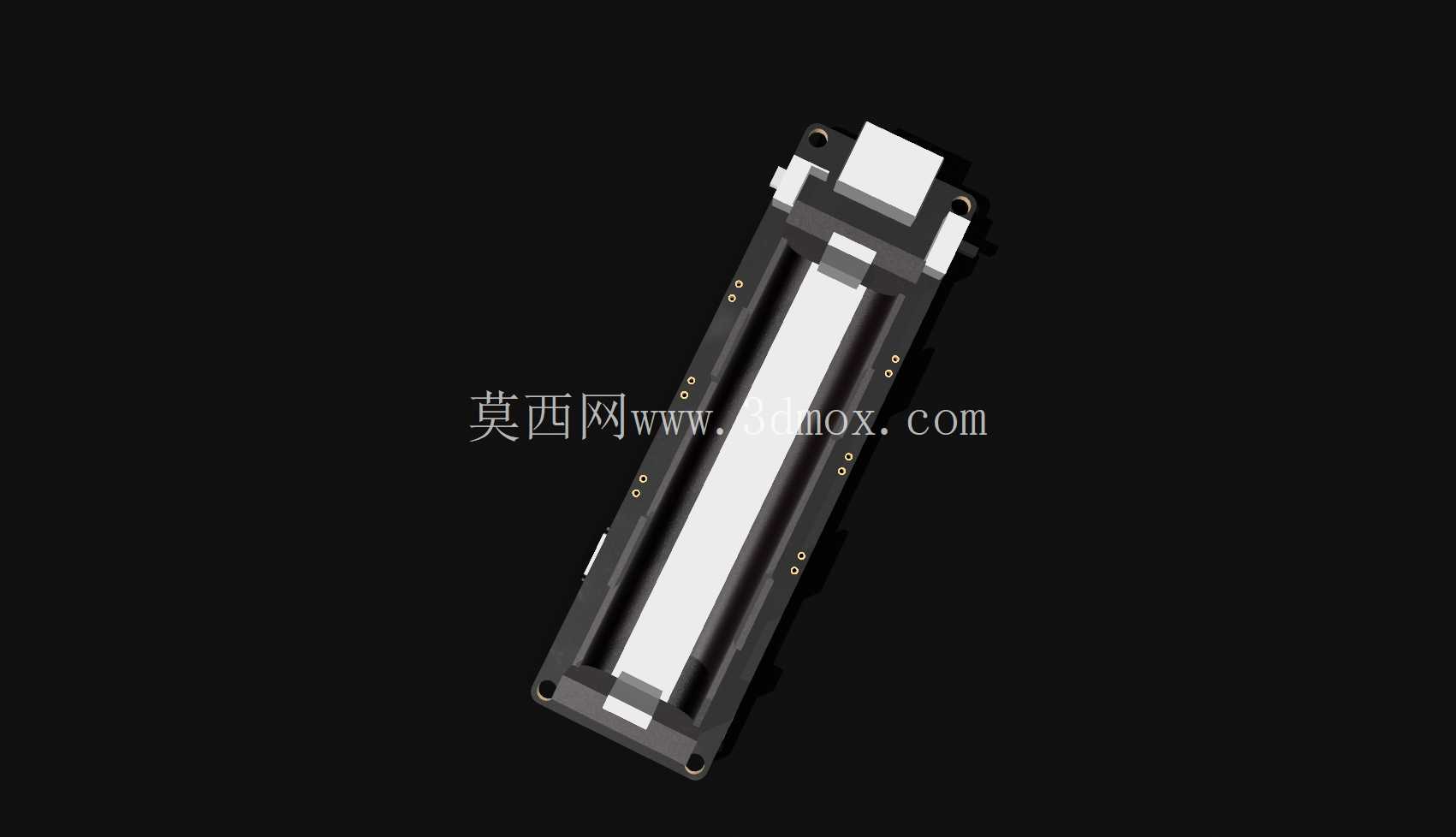

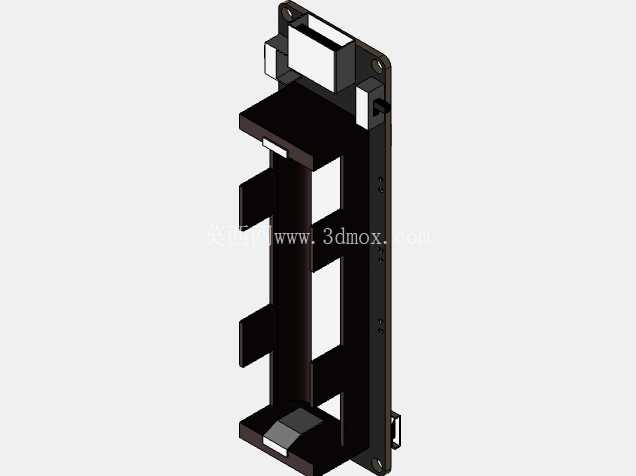

　　在小型便携电子设备、DIY电子制作、桌面测试工装的供电结构搭建中，18650锂电池的可靠固定一直是结构设计里容易被忽略却直接影响使用稳定性的环节。这款电池座的设计初衷，就是填补市售常规电池座缺少集成开关、背部凸起适配结构的空白，解决实际装机时需要额外加装开关、改造固定位的繁琐问题。从结构功能来看，这款电池座采用竖向单槽卡位设计，槽体内部设置了多道限位凸筋，装入18650电芯时，凸筋会贴合电芯圆柱侧壁，避免设备晃动时电芯出现窜动、接触不良的问题；座体一侧集成了开关与按钮的安装位，不需要额外在设备外壳上开孔固定开关，直接将开关卡入预留的卡槽即可完成装配，开关触发端的高度与座体表面齐平，不会出现误触的情况。背部设计的方形凸起结构，

　　是针对特定安装场景做的适配，这个凸起可以嵌入设备外壳或者安装基板的对应方孔内，不需要额外打螺丝固定，靠卡扣结构就能实现快速装配，同时凸起内部预留了走线空间，电池正负极的引线可以从凸起内部的穿线孔引出，避免线材外露被剐蹭断裂。从安装边界来看，这款电池座的整体宽度适配单节18650电芯的直径，预留了0.2mm的装配间隙，方便电芯顺利装入又不会出现松垮；竖向长度覆盖电芯全长，上下两端的电极接触位采用弹片结构预留了压缩行程，即使电芯长度存在小幅公差也能保证可靠接触。座体两侧设置了安装耳，耳上开有固定孔，既可以通过背部凸起做卡扣式快装，也可以用螺丝穿过安装耳做永久性固定，适配不同的装配需求。在实际应用中，

　　这款电池座既可以用在小型便携检测设备的内置供电仓里，也可以作为DIY电子项目的外接供电底座，不需要额外设计电池固定结构与开关安装位，直接套用这个结构就能缩短开发周期。设计时特意将开关与按钮的安装位和电池仓做了一体化布局，避免了分体式设计带来的装配公差累积问题，所有卡扣的拔模角度都按照常规注塑工艺要求设置，不需要特殊抽芯结构就能开模量产，侧壁的加强筋在保证结构强度的同时尽可能减少了用料，整体壁厚均匀，不会出现注塑缩痕的问题。电极接触位的弹片卡槽做了防呆设计，正负极弹片装入后不会出现装反的情况，弹片接触点的位置正对电芯端面中心，保证接触电阻稳定，不会因为接触偏移出现供电压降过大的问题。
