车床尾座死点顶紧组件结构设计

项目分类:车床 发布时间:2024-11-24 ID:806029
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计
  • 车床尾座死点顶紧组件结构设计

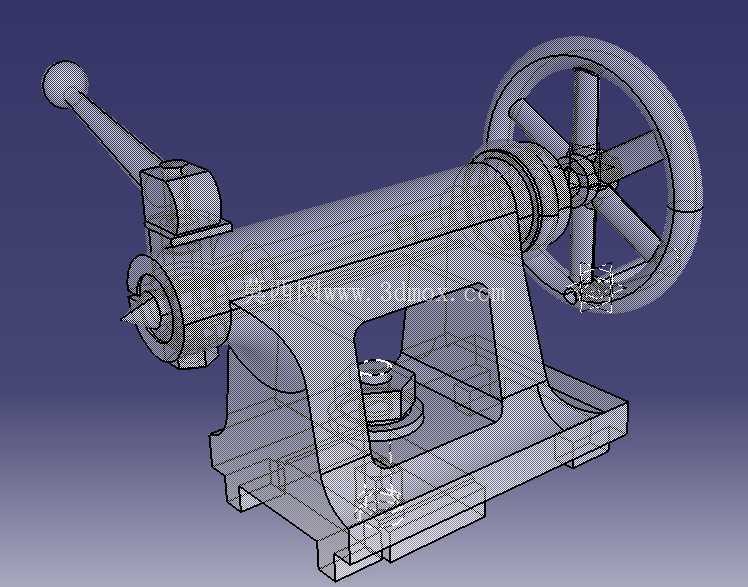

  在普通卧式车床的长轴类零件加工场景中,尾座死点组件是承担工件轴向定位、顶紧支撑的核心功能部件,直接决定长杆类工件车削过程的回转稳定性,若顶紧刚性不足或同轴度偏差过大,加工过程中极易出现工件振纹、锥度超差甚至工件飞出的安全隐患。这套组件的整体结构采用卧式悬臂支撑布局,主体铸铁底座通过底部T型槽螺栓与车床床身导轨实现锁紧固定,安装时需保证顶尖轴线与主轴轴线的同轴度误差控制在0.02mm以内,避免加工过程中出现别劲、顶尖磨损过快的问题。

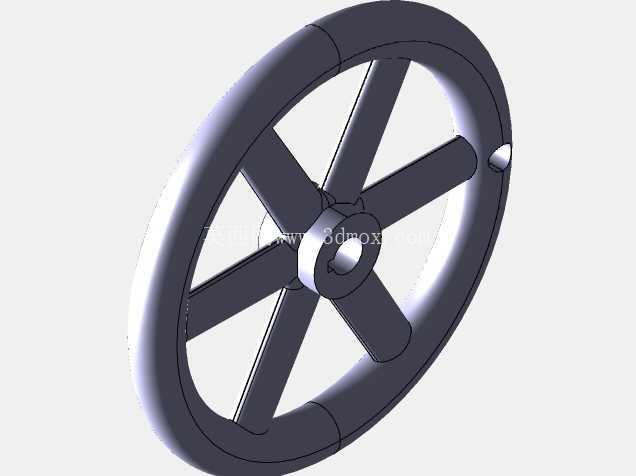

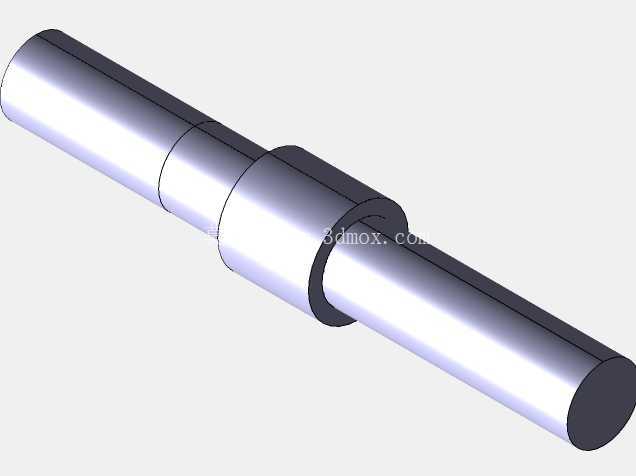

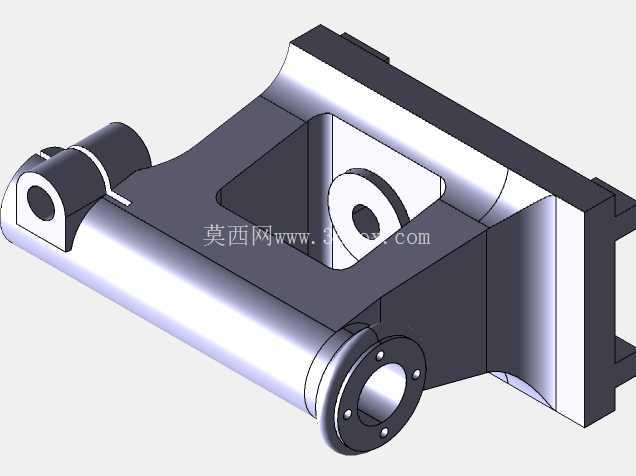

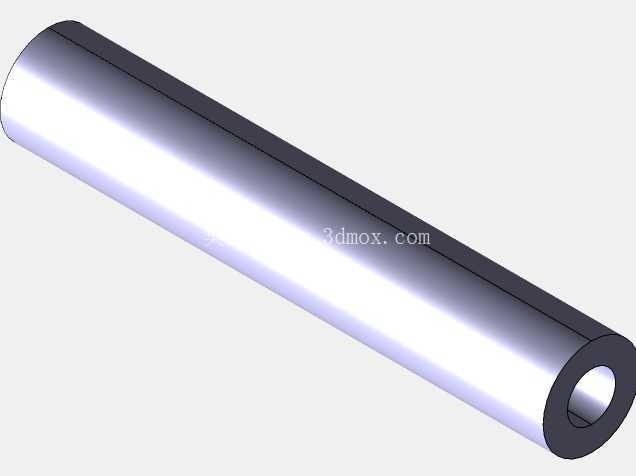

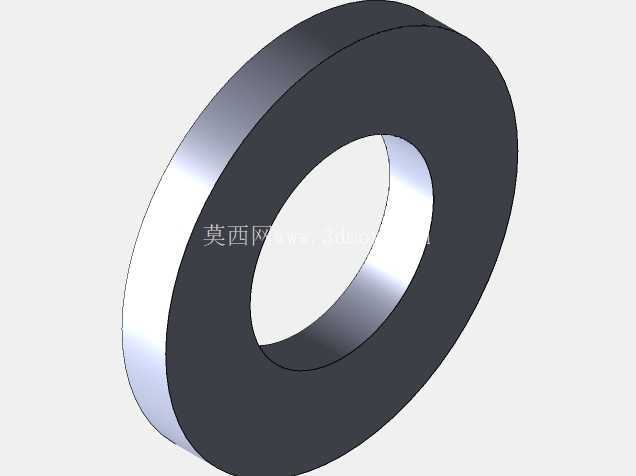

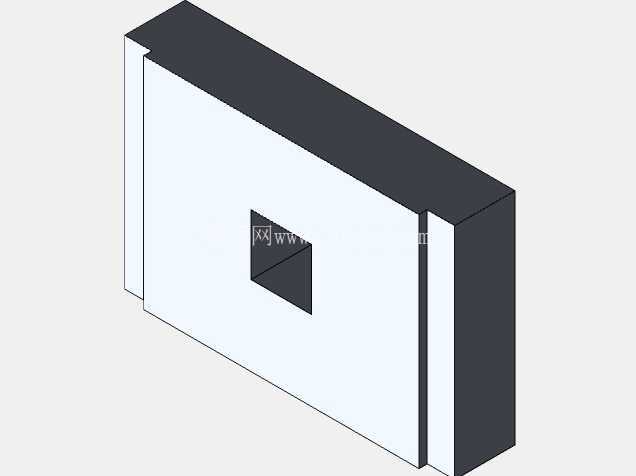

  从功能实现逻辑来看,手轮驱动的丝杠副是整套机构的动力输入核心,转动手轮时,丝杠带动套筒沿底座内孔做轴向直线进给,套筒前端安装的固定顶尖随之伸出,顶紧工件端面的中心孔,形成稳定的轴向支撑;当顶紧力达到工艺要求值后,套筒侧面的锁紧压块可通过手柄驱动压紧套筒外圆,锁定套筒的轴向位置,避免切削过程中受轴向切削力反推导致顶尖后退,出现顶紧失效的问题。设计过程中,底座的支撑筋板布局经过受力校核,针对粗车外圆时的大轴向切削力、断续切削带来的冲击载荷,在套筒安装孔下方设置了45度斜向加强筋,将套筒承受的切削载荷直接传递到底座安装面,避免悬臂结构出现应力集中导致的底座变形;手轮的轮缘直径经过人机工程校核,保证操作人员在施加常规操作力时即可输出足够的顶紧力,无需额外加力杆,同时手轮与丝杠的连接采用平键周向固定、圆螺母轴向锁紧的结构,长期反复正反转操作也不会出现手轮松脱的问题。

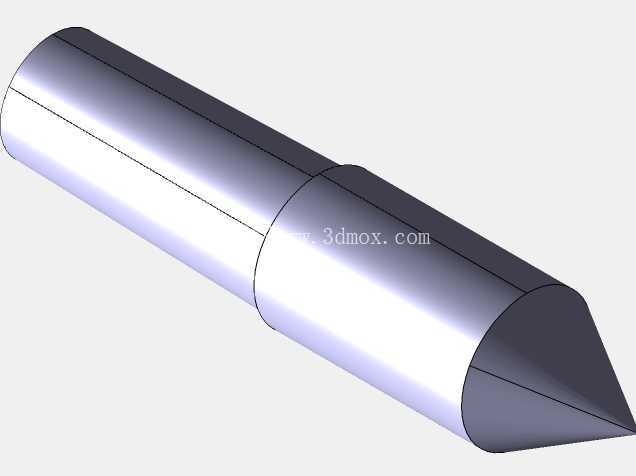

  顶尖部分采用莫氏锥度与套筒内锥孔配合,依靠锥面的自锁特性实现扭矩传递与定位,更换不同规格顶尖时只需通过套筒后端的退料孔即可顶出顶尖,适配不同直径、不同中心孔规格的工件加工需求。安装边界方面,底座的导轨配合面宽度适配常规卧式车床的尾座导轨尺寸,套筒的最大行程覆盖常规长轴零件的顶紧行程需求,手轮的回转半径不会与床身周边的刀架、溜板部件产生运动干涉,整套组件的重心落在底座支撑面范围内,即使快速移动尾座也不会出现倾覆风险。

  从实际加工场景的适配性来看,这套死点组件既可以用于常规轴类零件的外圆车削、端面车削加工的支撑,也可在钻孔、铰孔、套丝等尾端加工工序中承担刀具的进给导向支撑,套筒内孔的精度等级达到H6级,保证刀具锥柄安装后的同轴度,避免钻孔出现偏斜、孔径超差的问题。日常维护层面,套筒外圆与底座内孔的配合面设置了润滑油槽,定期加注锂基脂即可减少滑动面的磨损,丝杠与螺母的配合间隙可通过端部的调整螺母进行补偿,长期使用出现磨损后无需更换整套螺母,只需调整间隙即可恢复进给精度,降低设备维护成本。整套结构没有冗余的复杂零件,所有受力部件均经过载荷验算,在保证足够刚性的前提下控制了整体重量,操作人员单人即可完成尾座的位置调整与锁紧操作,适配中小规格普通车床的加工工况需求。
