鲁洛三角互滚式方孔驱动结构

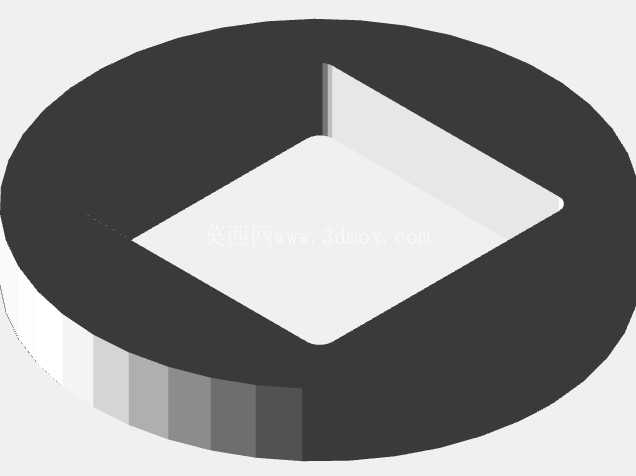

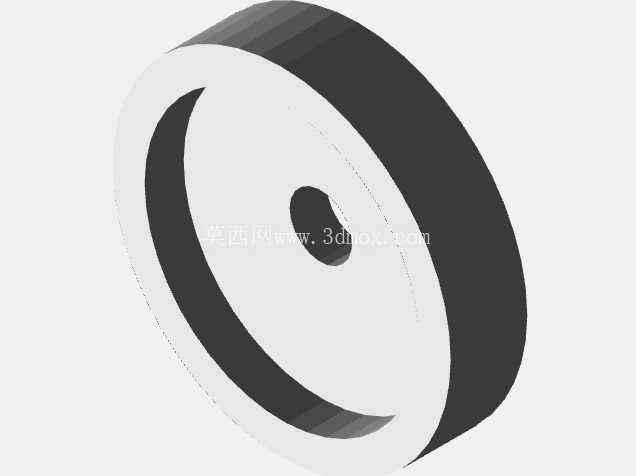

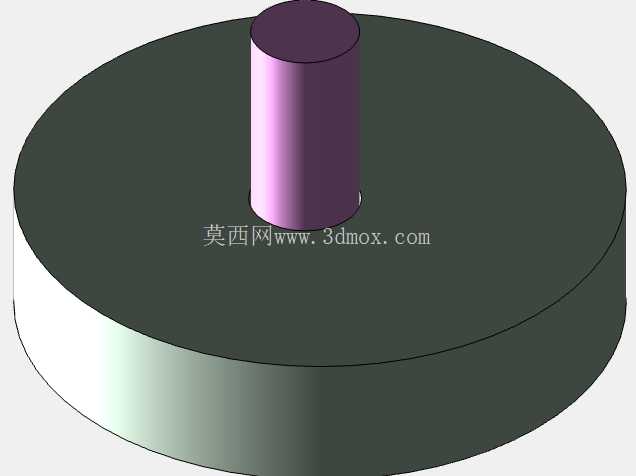

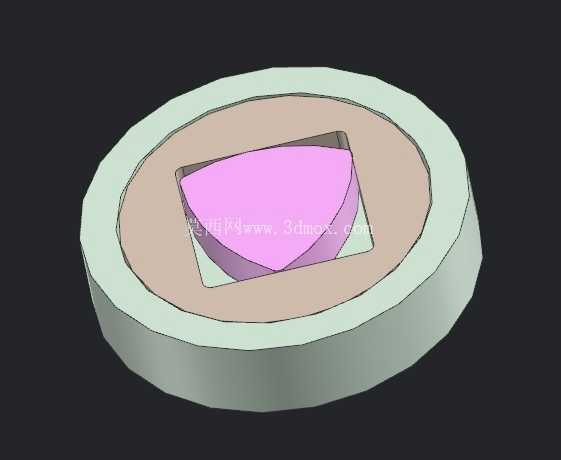

　　这套基于鲁洛三角定宽曲线特性设计的互滚运动结构，核心是利用非圆定宽轮廓的纯滚动约束，实现中心转子在方形内腔内的无卡滞回转运动，最早的工程化落地场景集中在小排量容积式流体输送领域，尤其是对脉动抑制要求不高、成本控制严苛的低压输油、小型供水、计量添加剂输送工况。从结构组成来看，整套机构分为三层嵌套结构，最外侧是带台阶的环形固定基座，基座内圈加工出精度为IT7级的正方形内型腔，型腔四个转角处做了R0.8的工艺圆角，避免应力集中同时减少转子运动过程中的剐蹭；中间层是厚度与基座型腔深度匹配的浅棕色环形保持架，保持架的内圈轮廓与鲁洛三角转子的外轮廓做等距偏移设计，偏移量等于设计预留的0.1mm运动间隙，保证转子在保持架内既能自由滚动又不会出现径向窜动；最内层的粉色鲁洛三角转子是核心运动件，三个圆弧边的曲率半径完全相等，圆心分别对应等边三角形的三个顶点，轮廓的定宽尺寸严格等于正方形型腔的内切圆直径，这是保证转子在方腔内转动时，三个弧面始终能与保持架、方腔内壁保持接触的核心设计参数。设计过程中首先要确定的是定宽尺寸与方腔边长的匹配关系，鲁洛三角的定宽值必须等于正方形内腔的边长，否则转动到特定角度时会出现轮廓干涉或者间隙过大导致的泄漏，建模时需要先绘制等边三角形基准，再分别以三个顶点为圆心、边长为半径绘制三段相切圆弧，闭合后得到鲁洛三角的基础轮廓，之后向外偏移1.5mm作为转子的实体厚度方向的轮廓基准。安装边界上，外侧基座的外圈直径设计为定宽尺寸的1.8倍，基座底部的台阶厚度为5mm，用于整套机构在设备面板上的定位安装，安装孔位均匀分布在基座外圈的四个对称位置，孔中心距基座外边缘的距离为3mm，适配M3的内六角圆柱头螺钉固定。实际应用中，这套结构不需要额外的曲柄滑块转换机构，直接在转子中心加工出D型轴孔，外接动力轴驱动即可，转子转动过程中，鲁洛三角的三个弧面与方腔内壁、保持架之间会形成三个容积周期性变化的密闭腔室，当腔室容积增大时形成负压吸入流体，容积减小时挤压流体排出，不需要额外配置配流阀组就能实现流体的连续输送，相比传统的齿轮泵、柱塞泵，零件数量减少60%以上，加工只需要普通的数控铣削就能完成，不需要高精度的齿轮加工设备，生产成本能控制在传统小排量泵的三分之一左右。需要注意的是，这套结构的密封完全依靠转子与腔壁的间隙密封，因此工作压力通常不超过0.3MPa，适合低压输送场景，运动过程中保持架会随着转子的转动做小范围的平面平动，因此保持架与基座型腔之间的间隙需要控制在0.05-0.12mm之间，间隙过大会导致保持架卡滞，间隙过小则会增大运动阻力，建模时需要做运动仿真验证，模拟转子转动0-360度过程中所有零件的位置关系，排查是否存在干涉点，尤其是转子转动到弧面对应方腔转角的位置时，要确认轮廓间隙是否均匀。另外，鲁洛三角的三个圆弧衔接处需要做R0.2的微小圆角过渡，避免锐边在滚动过程中刮擦保持架内壁，长期运行导致磨损加剧，影响容积效率。这套结构除了用作低压泵的核心运动单元之外，还可以拓展应用在方孔钻的进给机构、方形工件的间歇转位工装上，只需要调整定宽尺寸与外部型腔的轮廓形状，就能适配不同的运动输出需求，相比传统的凸轮连杆机构，运动过程中没有冲击，噪音更低，适合小型自动化设备的紧凑安装空间。
