紧凑型集成式润滑供油装置结构设计

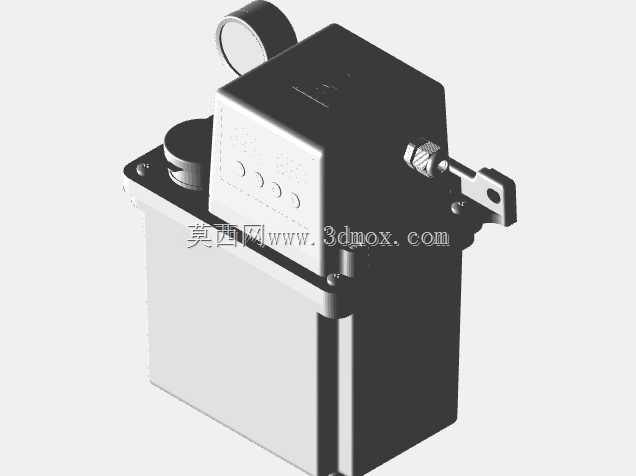

　　在中小型数控加工中心、小型自动化装配生产线、台式木工加工设备这类对安装空间有严格限制的设备润滑场景中，传统的分散式润滑供油结构往往需要单独布置储油容器、泵体、控制单元与油路接口，不仅占用大量设备内部安装空间，还会增加油路布设的复杂度，后期维护时需要逐个排查各个分散部件的故障点，运维效率较低。本次设计的集成式润滑供油装置，将储油腔体、泵芯驱动单元、油路调节组件、状态观测结构全部整合在同一个模块化壳体内，能够直接通过侧面的安装支耳固定在设备侧壁或者机架预留的安装平面上，不需要额外搭建安装支架，大幅压缩了润滑系统的整体占用空间。从结构设计逻辑来看，装置下半部分为一体成型的储油腔体，采用耐油工程塑料材质注塑成型，

　　腔体壁厚根据储油容量对应的油压载荷做了梯度设计，底部壁厚略大于侧壁，避免长期储油出现腔体鼓胀变形，腔体顶部与上半部分的控制驱动壳体通过密封胶圈加螺栓紧固的方式连接，密封槽开设在储油腔体的上端面，胶圈压缩量控制在合理区间，既保证长期使用的密封性能，避免润滑油渗漏，也不会因为压缩量过大导致胶圈过早老化失效。上半部分的控制壳体同样采用工程塑料材质，正面设置了三个状态观测点，分别对应供油压力状态、油位低位预警、泵组运行状态，不需要拆解壳体就能快速判断装置的运行状态，降低日常巡检的操作难度。装置顶部设置的圆形观测结构为油位视窗，采用透明耐油材质，能够直观看到储油腔体内的剩余润滑油量，及时补充油品，避免出现泵体空转磨损的问题。

　　侧面伸出的带孔连接支耳为安装固定位，两个安装孔的孔位公差按照机械安装通用标准设计，能够适配多数设备预留的润滑系统安装孔位，安装时只需要将支耳贴合安装面，穿入固定螺栓拧紧即可完成固定，不需要做额外的位置调整。装置侧方的油路输出接口采用标准快插式结构，能够直接对接市面上通用的润滑系统油路软管，不需要额外加工转换接头，油路接口内部集成了单向止回结构，当泵组停止运行时，能够避免油路内的润滑油回流，保证下次启动时油路内保持足够的油压，减少泵组启动时的空行程时间，快速建立稳定的供油压力。在实际应用场景中，该装置可以为设备的直线导轨、滑动丝杠、传动齿轮副、凸轮机构等需要定期润滑的摩擦副提供定量的润滑油供给，用户可以根据不同摩擦副的润滑需求，

　　调整装置的供油间隔与单次供油量，避免供油不足导致的摩擦副过早磨损，也能防止供油过量造成的润滑油浪费与设备表面油污堆积。设计过程中充分考虑了不同安装姿态的适配性，储油腔体的吸油口设置在腔体底部的最低位置，即使装置存在小角度的安装倾斜，也能保证吸油口始终处于液面以下，不会出现吸入空气导致的供油中断问题。装置的整体外部轮廓做了圆角过渡处理，没有尖锐的外凸棱角，避免安装与维护过程中划伤操作人员，同时壳体表面做了哑光防滑处理，日常擦拭清洁时不容易留下指纹与污渍，长期使用也能保持外观整洁。从安装边界来看，装置整体的长宽高尺寸适配小型设备的内部安装间隙，安装时不需要对原有设备的结构做切割或者改装，直接替换原有老旧润滑装置或者在新设备设计时直接预留对应安装空间即可，油路接口的伸出长度也做了优化，连接油管后不会与周边的其他设备部件产生运动干涉，即使在设备运行产生振动的工况下，整个装置的固定结构也能保持足够的连接强度，不会出现螺栓松动、装置移位的问题。装置的驱动部分采用低功耗设计，运行时的噪音控制在较低区间，不会对设备周边的操作环境造成噪音污染，同时驱动单元与储油腔体之间做了密封隔离，避免润滑油渗入驱动部分导致电路故障，提升装置在长期运行下的可靠性。
