M8规格六角垫圈头螺栓结构设计

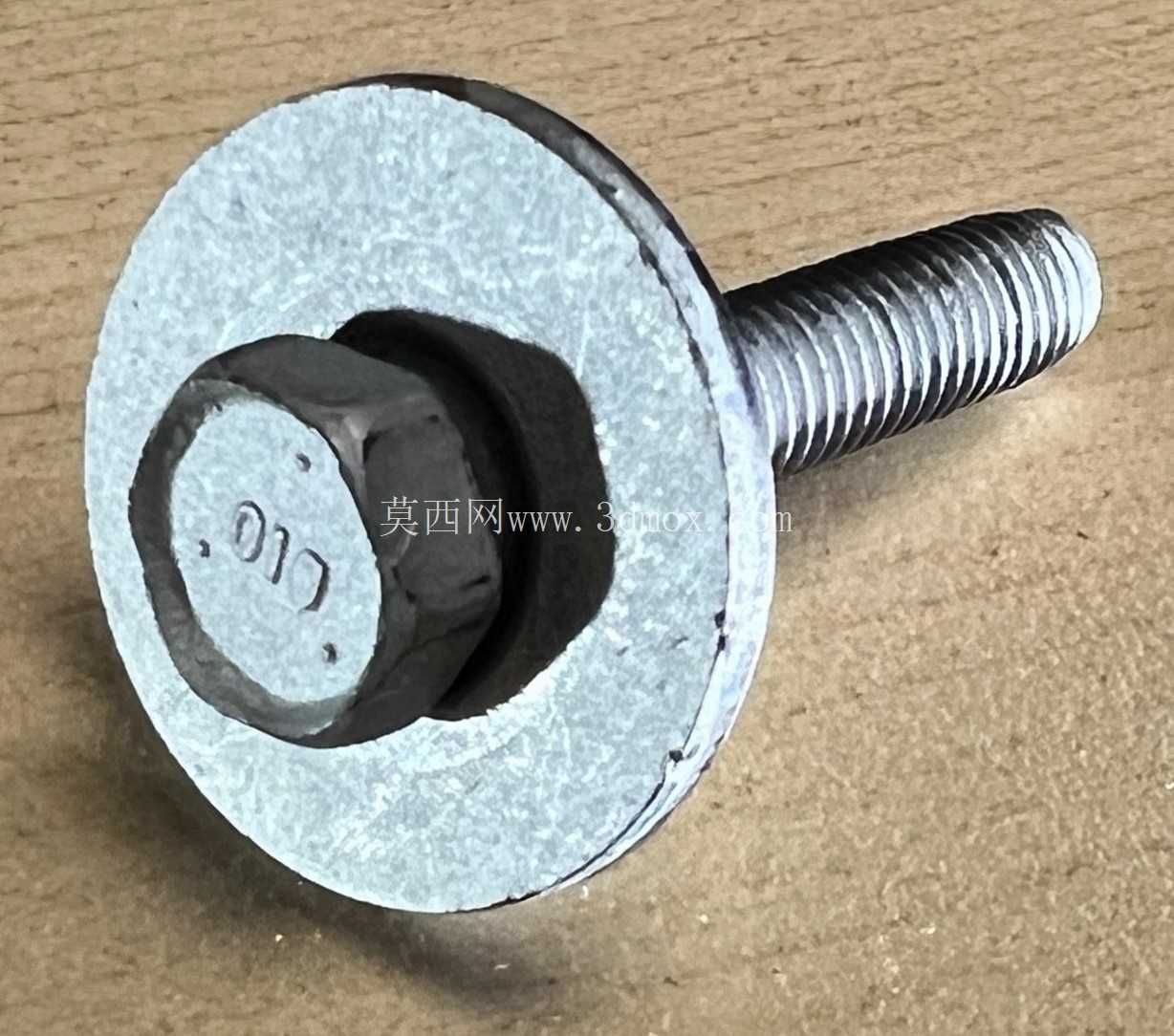

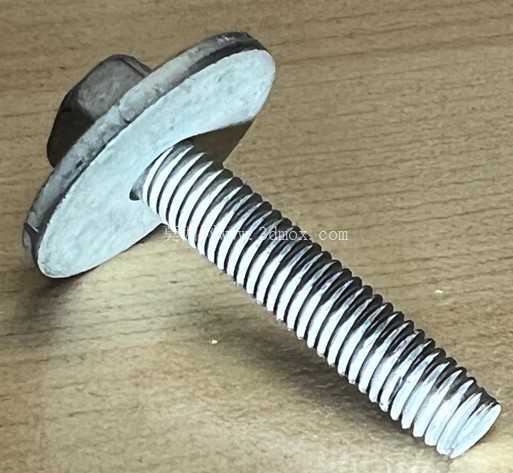

　　这款带一体垫圈的六角头螺栓，是工业装配场景里应用极广的一类紧固件，日常在低压电气柜体组装、小型交流稳压设备内部构件固定、通用机械设备的钣金件连接工位上都能见到它的身影。和普通外六角螺栓不同，它将平垫圈与螺栓头部整合为一体，装配时无需额外套入垫圈，能有效减少现场装配的零件清点工作量，也避免了小规格垫圈在狭小安装空间内掉落遗失的问题，尤其适合流水线批量装配的作业场景。

　　从结构设计逻辑来看，头部下方集成的平垫圈外径设置为29.5mm，厚度2.8mm，这个尺寸设计是为了在锁紧时增大螺栓头与被连接件表面的接触面积，降低接触面的压应力，避免锁紧时螺栓头压伤铝合金、薄钣金这类硬度偏低的被连接件表面，同时也能在一定程度上分散锁紧力，防止长期受振动影响出现连接松动。螺栓头部采用13mm对边宽度的标准六角结构，适配常规的开口扳手、套筒工具，现场装配无需准备特殊规格的工装工具，通用互换性较强。

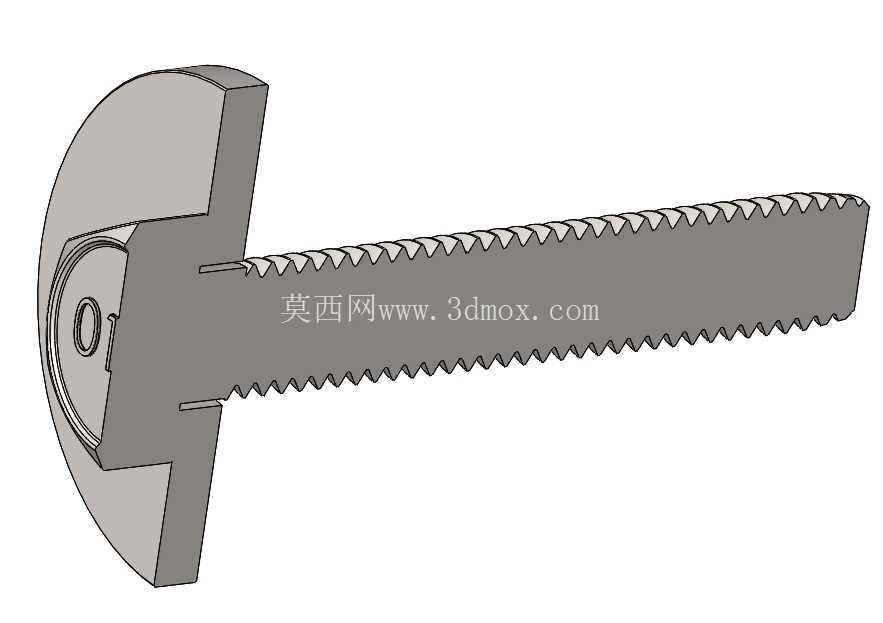

　　螺纹部分采用M8-1.25的公制标准粗牙螺纹，总长度45mm的规格里，螺纹起始位置在头部垫圈下方预留了一小段无螺纹杆身，实际有效螺纹啮合长度可以满足总厚度40mm以内的叠层构件连接需求，适配的安装孔直径建议取8.2-8.5mm之间，安装时要注意垫圈端面完全贴合被连接件表面后再施加锁紧扭矩，避免出现偏载导致的螺纹受力不均。锥形过渡的螺纹起始段设计，能让螺栓旋入内螺纹孔时更顺畅，减少螺纹错扣的概率，即使是盲孔安装场景，也能顺利对位旋合。

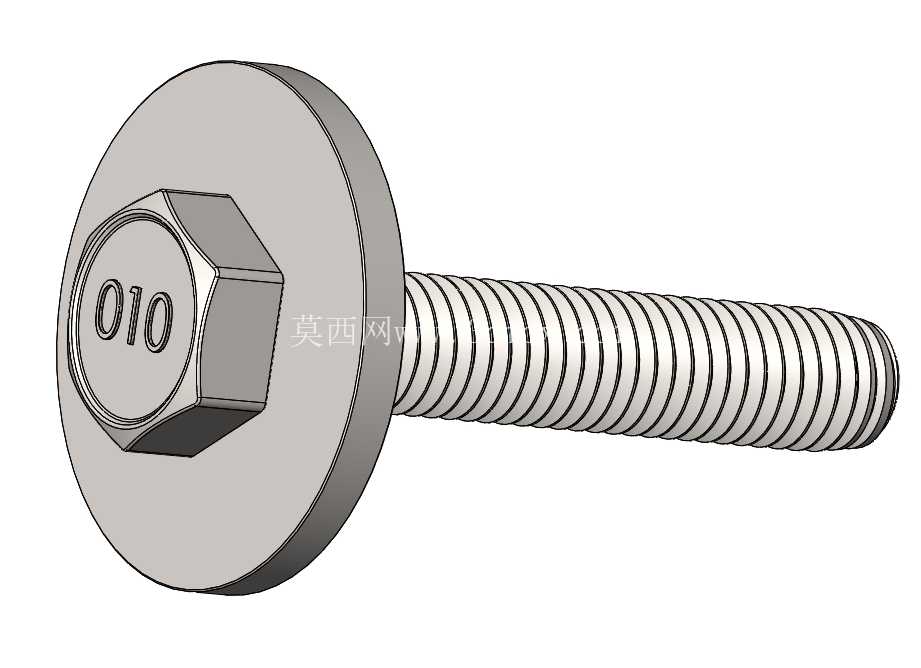

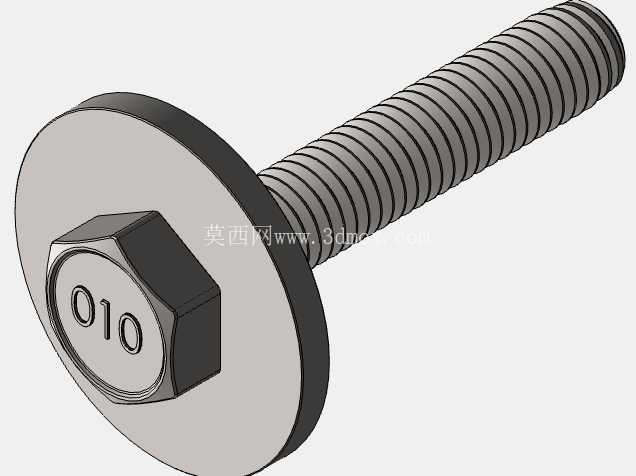

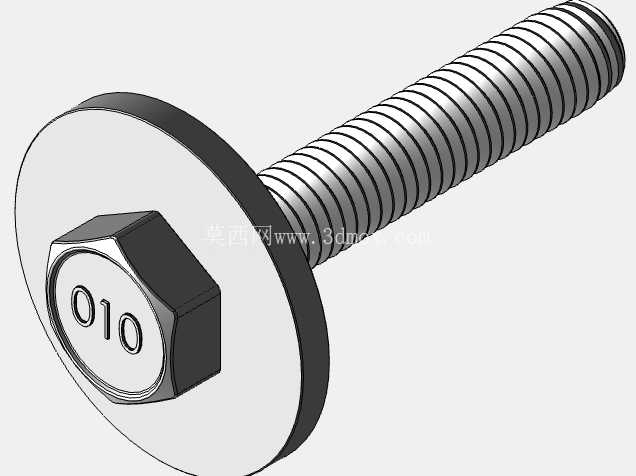

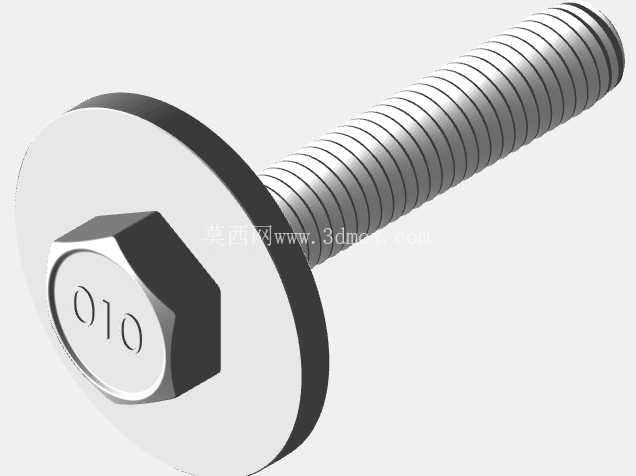

　　这类螺栓的强度等级为10级，能承受较高的预紧力，既可以用于静态承载的结构连接，也能适配存在小幅振动的设备内部连接场景，一体垫圈的结构也省去了垫圈与螺栓头之间的相对窜动间隙，在长期受振的工况下，防松表现比普通螺栓加平垫的组合更稳定。建模时还原了六角头的棱角倒角、垫圈端面的平整特征、螺纹牙型的连续螺旋结构，能直接用于装配干涉检查、工装夹具设计的参考，也可以作为标准件库的入库模型使用，在做设备整体装配仿真时，能准确模拟螺栓的安装边界，避免出现尺寸干涉导致的装配返工问题。
