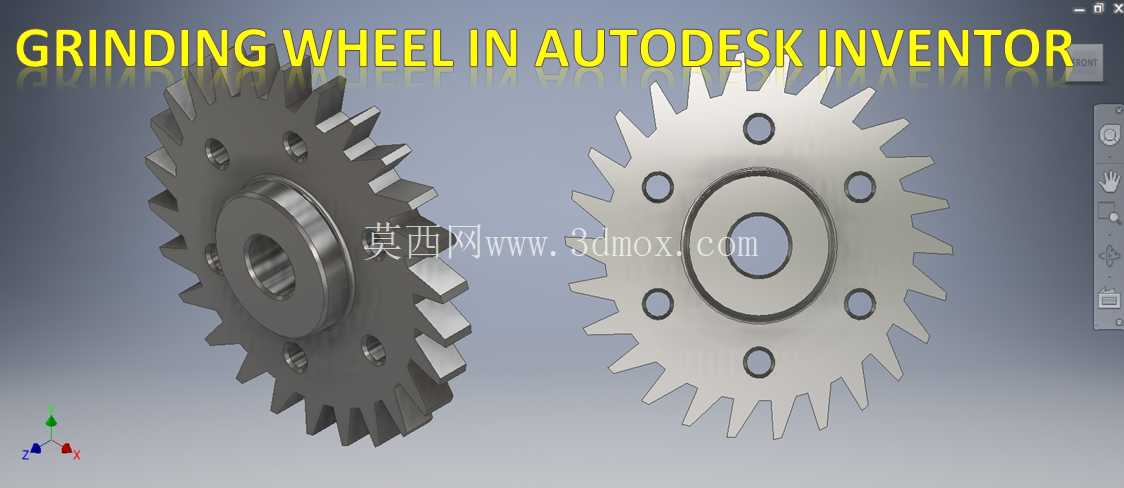

AutodeskInventor平台砂轮结构三维设计

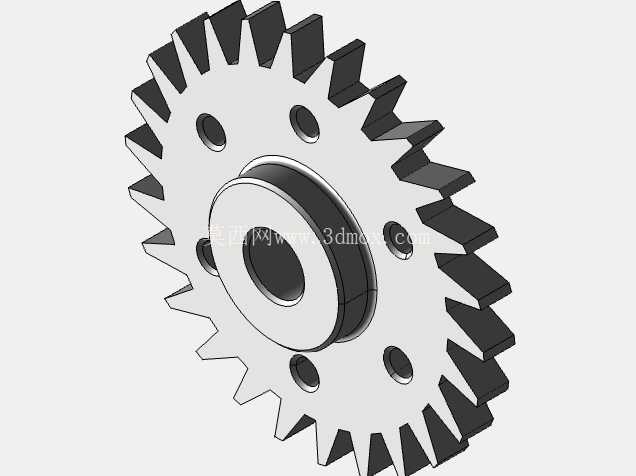

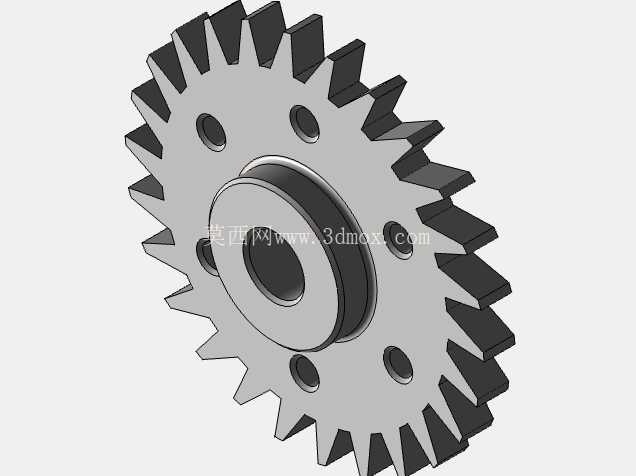

　　这款砂轮结构的三维建模，核心围绕磨削加工场景的实际使用需求展开，在常规盘类磨具的基础上做了适配多工况的结构优化，日常可适配平面磨床、外圆磨床以及专用齿轮修磨设备的安装位，既可以完成金属工件外圆、端面的粗精磨加工，也能针对齿轮齿面、齿顶的毛刺去除、精度修整作业提供稳定的磨削支撑。从结构设计逻辑来看，建模时优先考虑了安装同轴度的控制要求，中心通孔的尺寸公差带按照磨床主轴的配合标准做了预留，轮毂部位的凸台高度经过反复校核，既保证安装时与主轴端面的贴合面积足够，避免高速旋转时出现端面跳动超差的问题，又不会因为凸台过高导致砂轮整体悬伸量过大，影响磨削过程的刚性。轮体上均匀分布的六个减重孔，并非随意排布，孔位的中心圆直径经过动平衡验算，

　　确保每个孔去除的材料重量一致，不会因为质量分布不均导致高速运转时产生振动，同时减重孔的存在也能减少砂轮整体的转动惯量，设备启停时的冲击载荷更小，能有效延长磨床主轴轴承的使用寿命。轮缘的齿状结构是这款砂轮的设计重点，区别于普通平形砂轮的连续磨削面，这种分齿式的排布可以让磨削液更容易进入磨削接触区，及时带走磨削产生的热量和磨屑，避免工件表面出现烧伤、磨屑刮花的问题，齿形的角度和排布间距参考了齿轮啮合的相关参数，在做齿轮齿面修磨时，齿形间隙可以更好地贴合齿廓曲线，保证修磨后的齿形精度符合传动要求。从安装边界来看，这款砂轮的整体外径、厚度以及中心孔尺寸都适配常规中小型磨床的法兰安装尺寸，不需要额外定制转接法兰就能直接装夹使用，

　　轮体背面的止口尺寸也和标准砂轮法兰的定位凸台匹配，安装时不需要反复找正就能保证同轴度要求。建模过程中对砂轮的各个过渡圆角都做了细化处理，轮毂与轮辐的连接位置、减重孔的边缘都做了圆弧过渡，避免应力集中导致砂轮高速旋转时出现开裂风险，同时这些圆角的尺寸也符合磨具安全规范的相关要求，不会因为结构尖角导致应力突变。在实际加工场景中，这款砂轮既可以用于普通碳钢零件的粗磨去除大余量，也能在更换细粒度磨料层后完成淬火零件的精磨加工，适配的加工材料覆盖了常用的结构钢、合金结构钢以及部分有色金属，轮体的结构强度经过验算，能承受常规磨削线速度下的离心力要求，不会出现结构失效的问题。
