交流稳压器凸轮支撑结构件

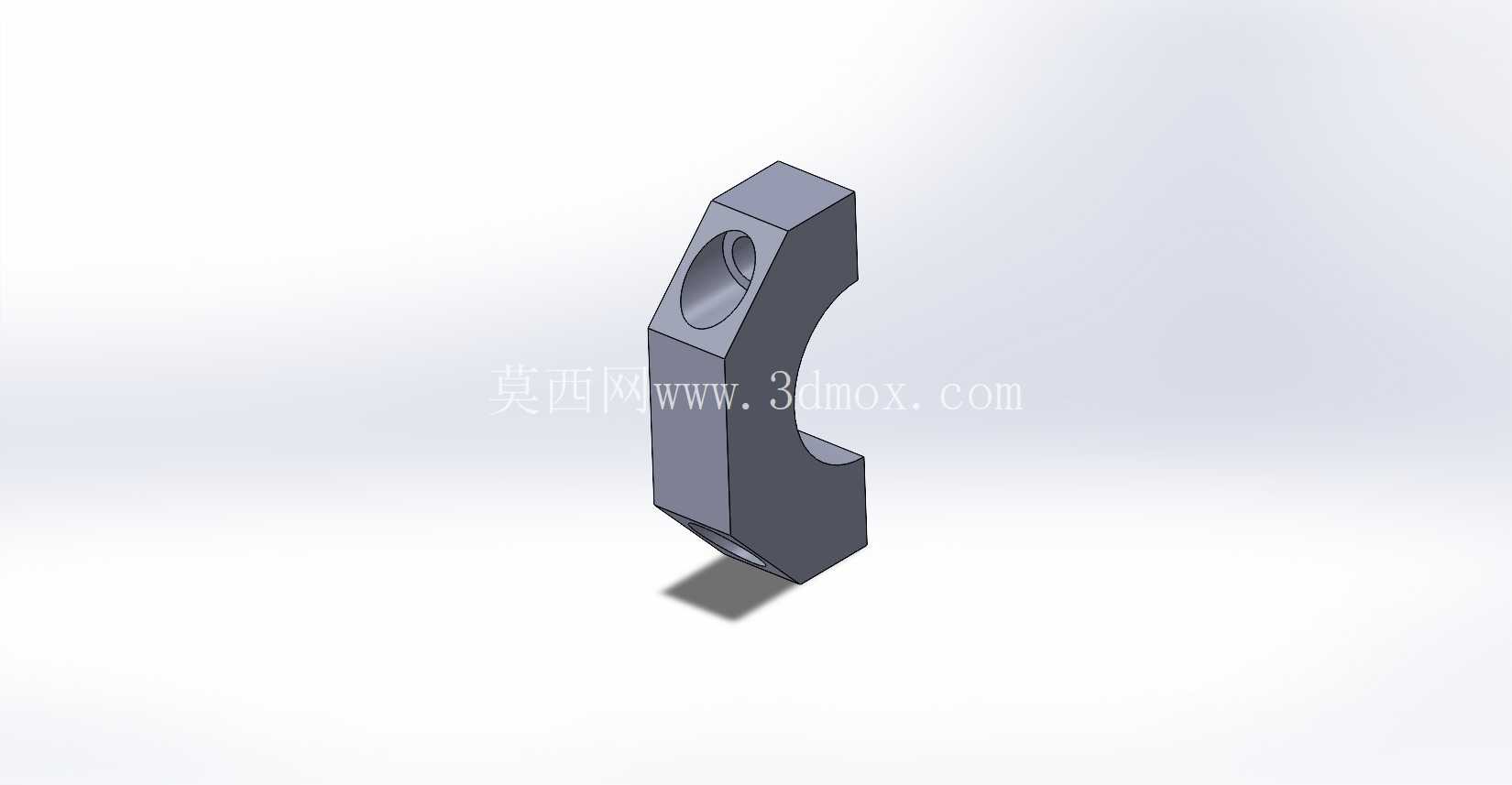

　　该支撑件应用于交流稳压器的凸轮传动模块中，主要承担凸轮轴的径向定位与传动过程中的载荷承载作用，在稳压器电压调节动作执行时，为凸轮的往复摆动提供稳定的支撑基准，避免凸轮传动过程中出现径向窜动，保障调压动作的位移精度。从结构设计来看，零件整体采用异形块状构型，上下两端分别设置同轴的安装孔位，用于穿设固定销轴完成与机架、凸轮组件的铰接装配，中部的弧形避让槽完全匹配凸轮的回转轮廓，在凸轮摆动过程中不会产生运动干涉，同时尽可能削减了零件的非必要壁厚，在保证结构强度的前提下降低了零件自重与材料消耗。设计过程中优先考虑了安装边界的适配性，零件的外侧安装面为平面构型，可直接贴合稳压器内部的安装基准面，无需额外加装调整垫片即可保证装配位置度，

　　上下安装孔的中心距严格匹配凸轮组件的回转中心距公差要求，孔位内壁预留了销轴配合的公差带，可适配标准规格的圆柱销轴，装配时无需二次修配即可完成组装。零件的受力区域做了局部加厚处理，对应凸轮传动过程中载荷传递的主要路径，避免长期交变载荷作用下出现结构变形，棱边位置均做了小尺寸倒角处理，既可以去除机加工产生的毛刺，也能避免装配过程中刮伤相邻零件的表面涂层。在实际设备运行中，该支撑件属于静承载结构件，不参与直接的动力传递，主要作用是约束凸轮的回转自由度，保障凸轮与碳刷组件的配合精度，当稳压器执行电压调节动作时，凸轮绕上端销轴做定轴摆动，支撑件的弧形内轮廓始终与凸轮外轮廓保持安全间隙，不会对凸轮的摆动行程造成阻碍，同时下端的固定孔位与机架刚性连接，可承受凸轮摆动过程中产生的径向分力，避免传动组件出现整体偏移。
