C型双铰接曲轴支撑结构设计

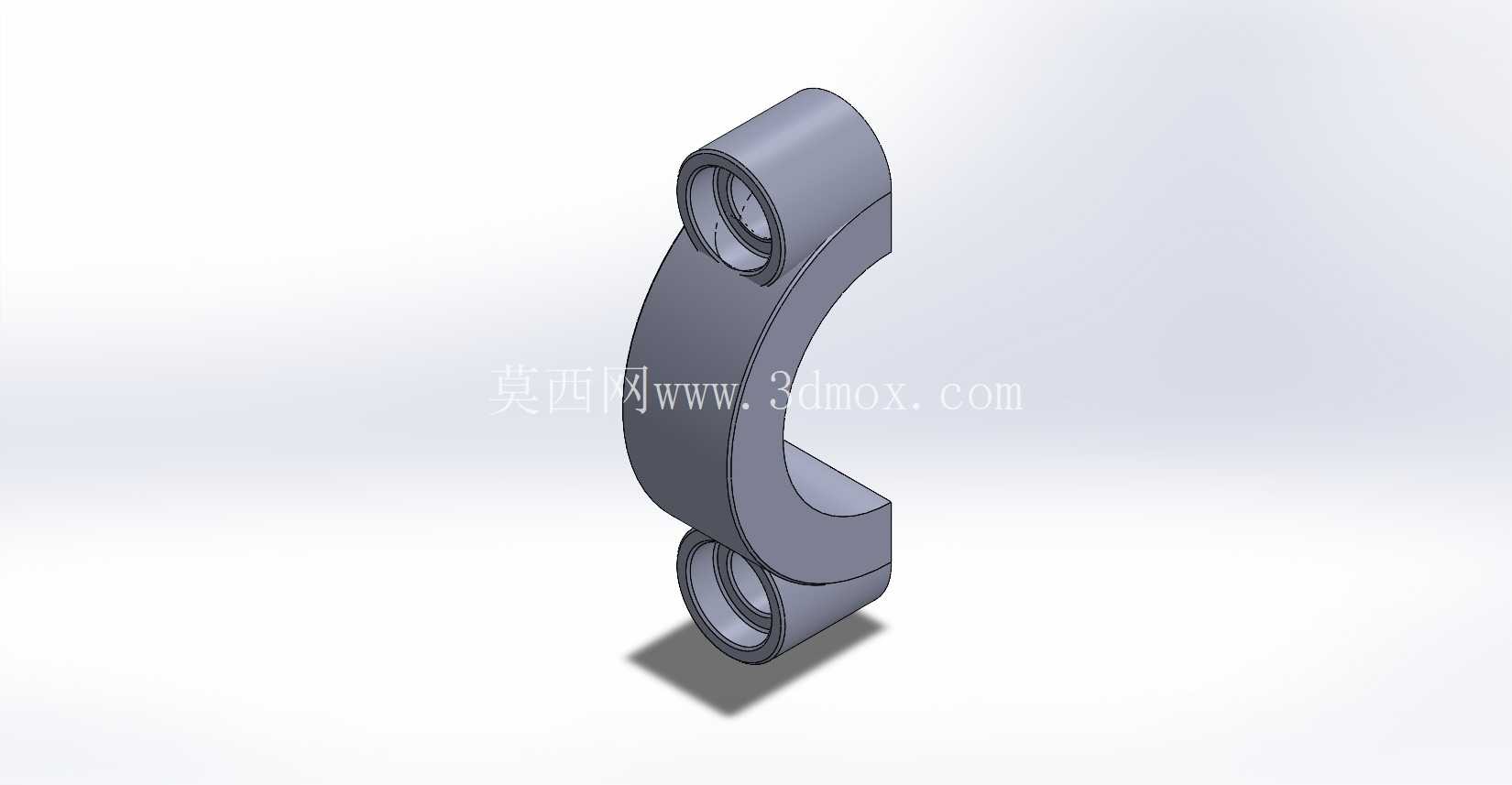

　　该支撑结构主要应用于需要往复摆动传动的动力传递链路中，常见于中小型动力设备的曲轴端部限位、连杆机构的中间支撑点位，在需要实现圆弧轨迹摆动的工装夹具、轻工机械传动组中也能见到同类结构的应用。结构整体采用C型开放式布局，上下两端设置同轴的铰接安装孔，孔位内部预留了衬套安装的台阶余量，可根据实际载荷需求选配铜基衬套或者滚针轴承，降低铰接转动过程中的摩擦损耗，中间弧形连接臂采用变截面设计，靠近上下铰接孔的位置做了加厚过渡处理，避免应力集中导致的结构断裂，弧形臂的内侧曲面做了避空设计，预留出足够的摆动空间，不会和运动过程中的曲轴曲柄、连杆杆身发生运动干涉。设计过程中优先考虑了安装便捷性，C型开口结构无需拆卸整根曲轴即可完成支撑件的更换与维护，

　　上下铰接孔的同轴度公差控制在0.02mm以内，保证安装后曲轴转动过程中不会出现卡滞、偏磨的问题。安装边界方面，上下铰接孔的中心距为固定设计值，适配对应规格的曲轴摆动行程，铰接孔的内径尺寸匹配标准直径的铰接销轴，外侧端面预留了挡圈安装槽，可通过轴用挡圈完成销轴的轴向限位，不需要额外设计轴向固定结构。结构的整体厚度根据载荷等级做了对应匹配，弧形臂的外侧曲面做了圆角过渡处理，既减少了加工过程中的应力残留，也能避免安装维护过程中尖锐边角造成的磕碰损伤。在实际工况中，该支撑件主要承担曲轴转动过程中的径向载荷，约束曲轴的径向跳动量，保证曲轴传动过程中的位置精度，减少因曲轴挠曲变形导致的传动异响、密封件磨损等问题，结构本身没有设置额外的润滑通道，依靠铰接位置的衬套储油结构实现长效润滑，适配中低转速、中等载荷的传动场景，不需要频繁做维护保养。建模过程中对所有过渡圆角、安装槽、孔位倒角都做了精确还原，可直接用于装配干涉校验、工程图导出以及后续的加工工艺编制。
