交流稳压器型钢焊接机架结构设计

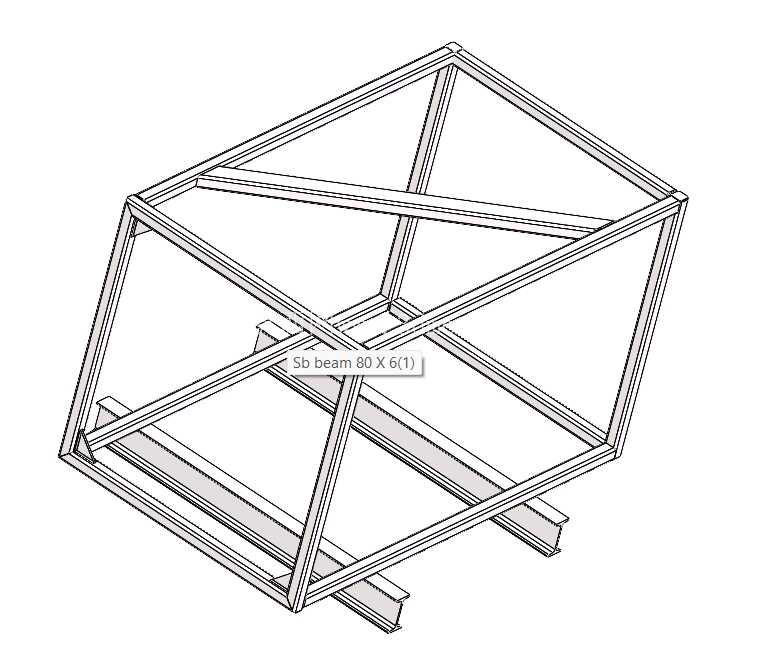

　　该焊接机架为交流稳压器的核心承载基体，主要应用于工业车间、配电场站等场景下的稳压设备内部承托与外部防护结构，承担内部铁芯、绕组、调压模块等核心电气组件的承重任务，同时为外围钣金护板、操作面板、散热组件提供安装定位基准。整体采用开放式型钢框架结构，主承力梁选用80号工字钢作为底部纵梁，直接承接内部最重的铁芯与绕组总成的竖向载荷，底部纵梁向外伸出框架主体一段距离，既可以作为设备落地放置的支撑脚，也可预留叉车孔位方便整机组装后的转运移位，伸出段的长度经过载荷校核，可避免转运过程中机架重心偏移导致的倾翻风险。框架的竖向立柱与横向横梁采用等边角钢拼接，相邻构件的连接节点采用满焊工艺，焊接前预先在型钢接触面开设焊接坡口，

　　保证焊透深度满足承重要求，所有外露焊后打磨平整，避免应力集中导致的长期使用变形。框架内部设置多道斜向加强筋，分别布置在顶面、侧面的矩形框对角线位置，抵消设备运输、运行过程中产生的侧向扭力与振动载荷，避免框架受交变载荷出现焊缝开裂问题。设计过程中优先采用常用标准型钢规格，减少非标型材的采购与加工成本，所有构件的下料尺寸均预留焊接收缩余量，避免焊接后整体尺寸超差导致后续护板安装错位。框架的各安装面预先在焊接工装定位时配钻安装孔，保证孔位同轴度与位置度符合装配要求，顶部横梁预留吊装孔位，可适配车间常用吊具完成整机组装后的吊装作业。框架整体的外形尺寸适配常规100kVA级交流稳压器的组件排布需求，

　　内部净空尺寸可容纳整套铁芯绕组总成与调压控制模块，侧边预留的安装位可固定散热风机与接线端子排，底部纵梁的安装孔位匹配通用设备减震垫的安装尺寸，可直接加装橡胶减震垫降低设备运行振动向地面的传递。该焊接结构摒弃了传统铸件机架的笨重缺陷，在保证整体结构刚度与承重能力的前提下，大幅降低了机架自重，同时型钢材料的通用性更强，生产加工无需开模，可快速适配不同功率等级稳压器的尺寸调整需求，缩短产品的生产交付周期。
