发动机传动用连杆结构三维数模

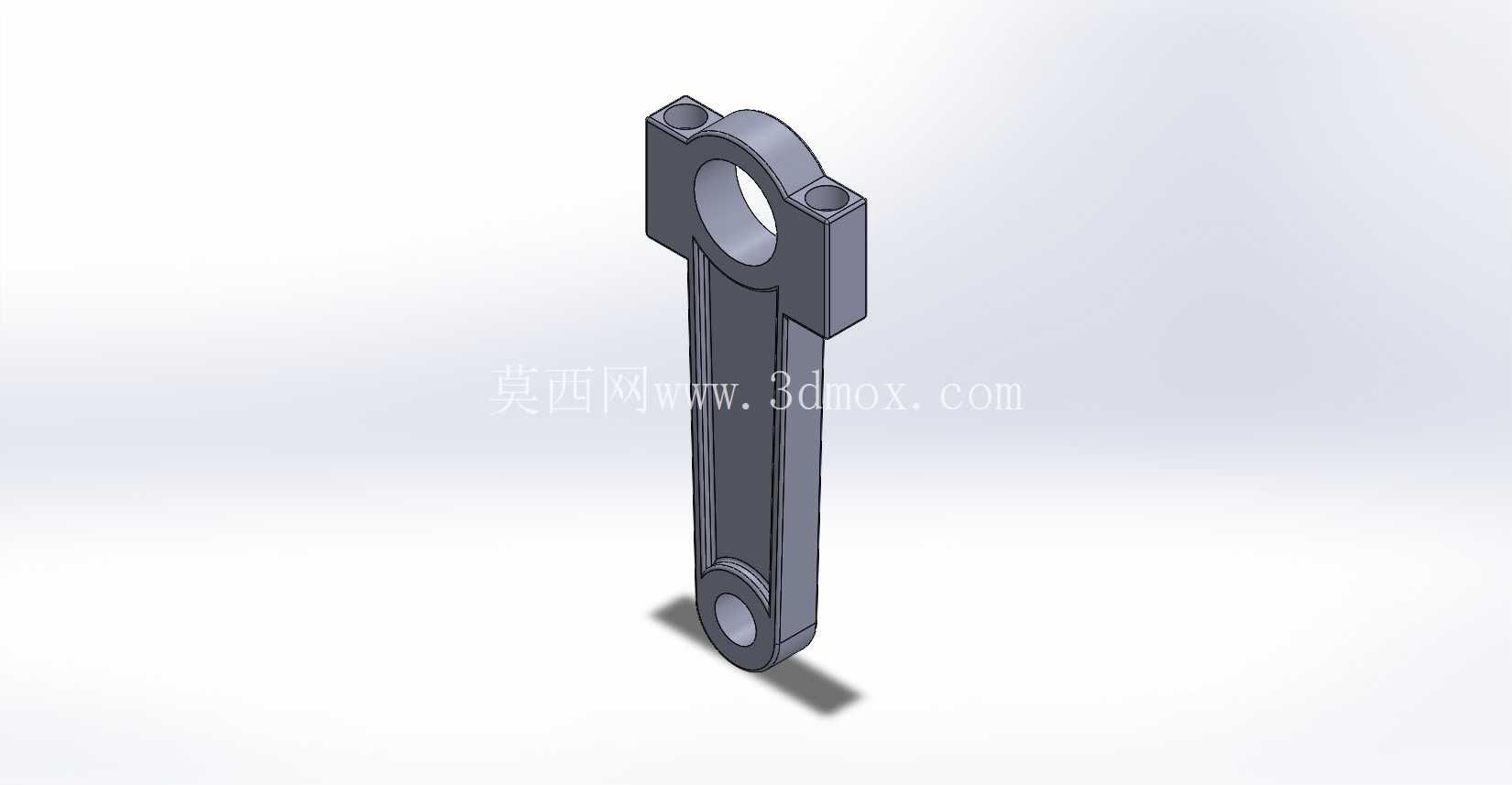

　　在往复式动力设备的传动链路中，连杆是衔接曲柄与活塞、完成往复运动向旋转运动转换的核心受力构件，其结构合理性直接决定整套动力单元的运行稳定性与服役寿命。这款连杆的结构设计完全贴合往复传动的受力逻辑，杆身采用工字型截面构型，在保证纵向抗弯、抗扭刚度的前提下尽可能削减非必要的实体材料占比，降低往复运动过程中产生的惯性载荷，适配中高转速工况下的动态受力需求。连杆大端采用剖分式配套轴瓦安装位，可直接与曲柄销完成配合装配，端面预留的两个螺栓过孔用于大端盖的锁紧固定，装配时可通过扭矩控制实现轴瓦与曲柄销的合理配合间隙，避免运行过程中出现烧瓦、异响等故障。小端为整体式圆环结构，内部可压装衬套与活塞销形成铰接，衬套过盈量设计参考行业通用公差范围，

　　保证铰接部位转动灵活的同时不会出现衬套松脱移位的问题。从安装边界来看，大端孔与小端孔的中心距为核心安装尺寸，直接决定活塞的行程参数，建模过程中对两孔的同轴度、中心距公差做了严格的参数化约束，可直接用于后续的工程图导出与加工工艺编制。杆身与大小端的过渡位置均采用大圆角平滑过渡，避免应力集中导致的疲劳断裂问题，这一细节设计对应实际工况下连杆长期承受交变载荷的使用需求，可有效提升构件的疲劳强度。在实际应用场景中，这类连杆不仅可用于小型内燃机的动力传动单元，也可适配空压机、柱塞泵等依靠往复运动实现介质压缩的通用机械设备，不同应用场景下仅需调整大小端孔径、杆身长度等核心参数即可完成适配。建模过程中对所有安装面、配合面都做了单独的特征分组，后续做结构优化时可直接针对对应特征修改参数，无需重构整体模型，大幅提升二次设计的效率。
