狭缝式轴类抱紧安装固定夹具结构

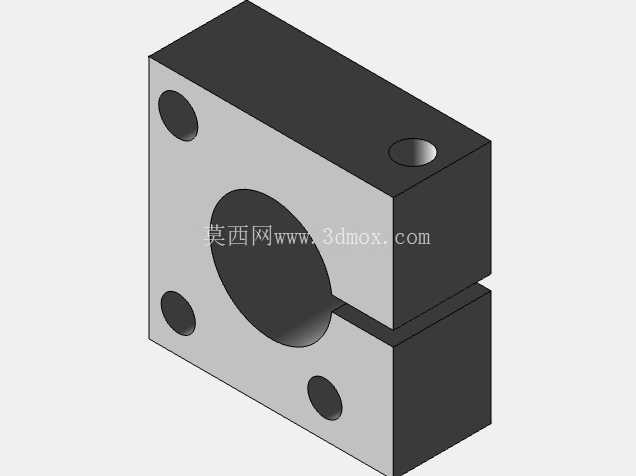

　　这类狭缝式抱紧夹具多应用在自动化产线的光轴、导杆安装工位，也常见于小型检测设备、实验工装的杆件定位环节，核心作用是通过侧面锁紧力抱紧穿过中心孔的圆柱杆件，实现杆件的轴向位置固定与径向限位，相比顶丝固定的方式，它的抱紧接触面积更大，不会在光滑轴面留下顶丝压痕，对镀铬光轴、精密导杆的表面防护效果更好，也能避免长期受振动后顶丝松脱导致的杆件移位问题。从结构设计逻辑来看，主体采用方块式一体加工成型，中心开设与适配轴径匹配的通孔，从通孔一侧向外开出一条贯通至块体侧面的狭缝，狭缝将块体的安装侧分成两个可产生微量弹性形变的悬臂结构，块体上预留的三个安装孔用于将整个夹具固定在设备安装基板上，

　　狭缝旁的锁紧孔（图中未示出锁紧件但结构预留了锁紧空间）在拧紧螺栓时会拉动狭缝两侧结构向内收窄，迫使中心孔产生微米级的收缩变形，从而抱紧穿入的轴件。设计时需要重点控制狭缝的宽度，通常预留0.5-2mm的开缝间隙即可，间隙过大会导致锁紧时形变量不足、抱紧力不够，间隙过小则会让块体形变阻力过大，螺栓锁紧力矩过大还可能造成块体开裂。安装边界方面，这类方块式夹具的外形规整，安装孔位采用标准孔距设计，不需要在安装基板上加工复杂的避让槽，只要基板平面度满足常规安装要求即可直接固定；中心孔的公差通常取H7级精度，与适配轴径采用间隙配合，装配时可以轻松将轴穿入孔内调整到目标位置，再锁紧狭缝处的螺栓完成固定，调整轴向位置时只需要松开螺栓即可滑动轴件，

　　调整到位后重新锁紧，不需要完全拆卸夹具，对现场调试、工位调整的适配性很强。另外这种一体加工的结构没有多余的拼接零件，整体刚性更好，在受径向载荷的工况下也不会出现拼接面错位的问题，适合用在对定位稳定性要求较高的导杆支撑、传感器安装杆固定、小型执行件的位置调整场景，相比分体式抱箍，它的安装占用空间更小，方块外形也方便在侧面加装其他附属零件，比如限位挡片、位置检测开关等，不需要额外设计转接结构。
