快装式弹性线缆固定夹紧卡扣结构

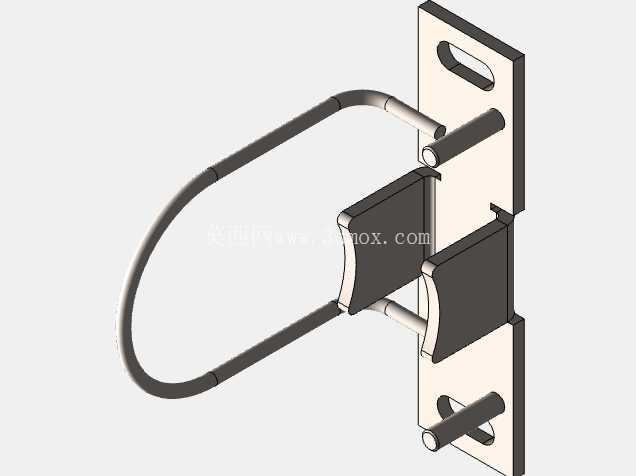

　　这款夹紧结构主要面向电控柜内部布线、小型机电设备线束固定场景设计，替代传统扎带、螺钉压线夹的固定方案，在需要频繁拆装维护的布线工位上实用性突出。实际使用时，该结构可直接卡装在预设的安装板腰型孔位上，无需额外配备紧固件，单人即可完成线束装夹操作，能大幅缩短布线装配的工时。从功能特性来看，环形弹性夹臂采用圆弧过渡设计，夹持接触面做了内凹弧面匹配处理，夹紧时不会对线束外绝缘层产生切割应力，适配常规直径范围的圆截面线缆、细油管等管状件的固定需求，夹臂自身的弹性形变可提供持续的预紧力，设备运行产生的常规振动不会导致夹持松脱。设计阶段优先考虑了安装适配性，安装背板设置的上下两处腰型孔，可兼容一定范围内的安装孔位偏差，现场装配时无需精准配打孔位，

　　降低了安装面的加工精度要求；夹臂与背板的连接采用销轴铰接结构，夹臂可绕销轴小幅度开合，穿线时无需完全拆分结构，掀开夹臂即可放入待固定管线，松开后依靠弹性形变自动复位夹紧，省去了额外的锁止操作步骤。外形尺寸方面，整体结构紧凑，安装后突出安装面的厚度较小，不会占用过多柜内布线空间，适配电控柜、小型设备内部狭窄的布线区域；安装背板的边缘做了倒角处理，装配时不会划伤操作人员手部，也不会剐蹭相邻的线缆绝缘层。结构受力层面，夹臂的截面尺寸经过反复校核，在保证足够夹持力的前提下，反复开合不会产生塑性变形，长期使用的夹持力衰减控制在合理范围内，铰接销轴的配合间隙做了严格管控，开合过程无卡滞，也不会出现夹臂偏摆导致的夹持错位问题。

　　这类夹紧结构在交流稳压器、小型变压器等电工设备的内部布线场景中适配性极强，可规整设备内部的走线布局，避免线缆散乱搭接在发热元件上，提升设备长期运行的安全性，同时后期维护更换线缆时，可直接掀开夹臂操作，无需拆除整个固定件，维护效率远高于传统的螺钉式压线夹。
