多输出轴侧装直流齿轮传动减速电机

　　这款侧置多输出轴的直流齿轮减速动力单元，在小型自动化执行机构、智能家电传动模块、小型输送线驱动端、办公设备走纸机构这类对安装空间有严格限制的场景里适配性极强。区别于常规同轴输出的减速电机，它的齿轮箱采用偏置布局，能在不额外增加动力单元轴向长度的前提下，从齿轮箱端面引出多根不同转速的输出轴，单台动力单元即可同时驱动多个需要不同转速匹配的执行端，省去了额外加装分动齿轮组的步骤，能大幅压缩整套传动机构的占用空间。

　　从实际使用的工况适配来看，这类直流齿轮电机的供电适配低压直流回路，常见的12V、24V供电场景都能匹配，不需要额外配置逆变或者高压供电模块，在便携类设备、车载附属装置、低压工控场景里布线难度极低。齿轮传动部分采用直齿圆柱齿轮啮合的布局，每一级齿轮的啮合间隙都做了适配调整，既保证传动过程中不会出现卡滞，也能把回程间隙控制在小型传动机构可接受的范围内，正反转切换时的空程量很小，对于需要频繁换向的点位驱动场景，比如小型分拣摆轮、自动售货机的货道推送机构、智能门锁的锁舌驱动结构，都能满足动作精度要求。

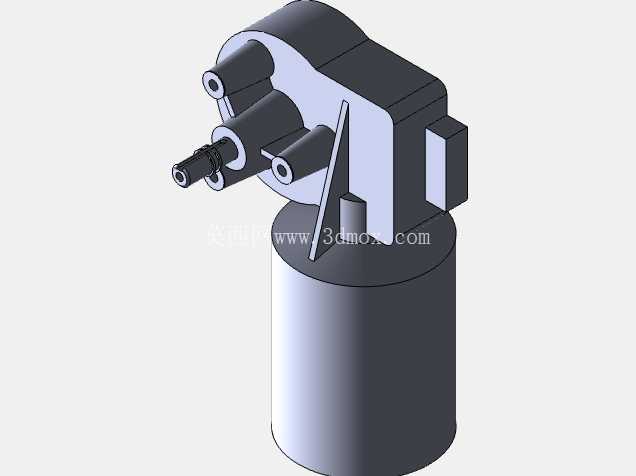

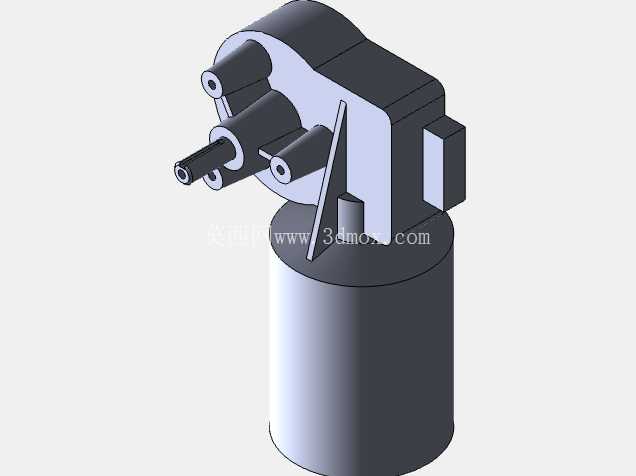

　　设计层面上，下部的直流电机本体采用圆柱式机壳，机壳本身兼顾定子磁轭的作用，既减少了额外结构件的重量，也能保证磁路的闭合效率，电机输出端直接插入上部齿轮箱的输入轴孔，通过过盈配合加扁位定位传递扭矩，不需要额外的联轴器，装配工序非常简洁，适合批量生产时的快速组装。上部的齿轮箱壳体采用分体式扣合结构，合箱面的定位止口能保证上下壳体装配后各齿轮轴的孔位同轴度，避免齿轮啮合时出现偏载导致的异常磨损。齿轮箱侧面预留的三角状加强筋，并非装饰结构，而是对应内部齿轮轴的支撑点位，能在输出轴承受径向负载时，分散壳体受到的应力，避免长期负载下壳体出现形变导致齿轮啮合错位。

　　安装边界方面，圆柱电机本体的外径属于常规小功率直流电机的通用尺寸，能适配市面上多数标准的电机安装抱箍，不需要定制专属的安装固定件。齿轮箱上的多根输出轴轴径、伸出长度都做了统一的尺寸适配，能直接搭配常规规格的同步带轮、直齿轮、传动胶轮使用，输出轴端面的中心孔可搭配顶丝实现传动件的轴向固定，不需要额外加工轴端挡圈槽。齿轮箱本体的侧面预留的平面区域，可直接贴装在设备的安装立板上，通过两个螺丝即可完成整机固定，相比法兰安装的电机，不需要在安装板上加工大尺寸的过孔，对安装板的加工精度要求更低。

　　实际选型使用时需要注意，不同输出轴对应的减速比存在差异，靠近齿轮箱输入侧的输出轴转速更高、输出扭矩更小，远离输入侧的输出轴经过多级齿轮减速，转速更低、输出扭矩更大，对接负载时需要根据负载的转速、扭矩需求匹配对应的输出轴，避免出现小扭矩轴带大负载导致的齿轮打齿、电机堵转问题。齿轮箱内部的润滑脂采用低温适应性较好的型号，在零下十度到六十度的常规工作环境下都能保证齿轮啮合的润滑效果，不需要额外定期加注润滑脂，能满足免维护使用的需求。电机尾部的换向器部分做了抗干扰屏蔽处理，工作时产生的电磁干扰很小，不会对设备上的传感器、控制板造成信号干扰，在带弱电检测模块的小型设备上使用时不需要额外加装抗干扰磁环。
