带滚轮承载结构的螺旋顶升支撑部件

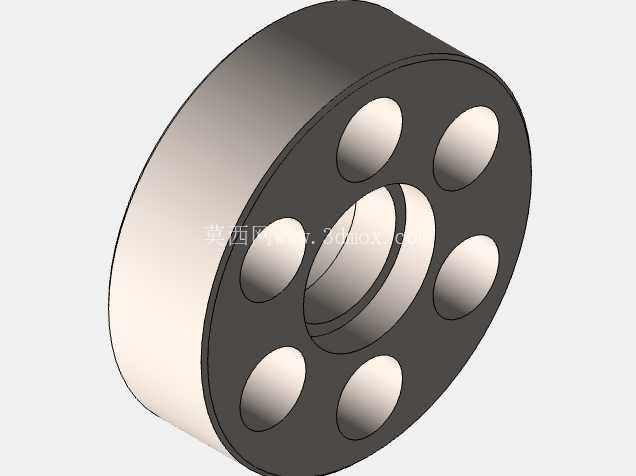

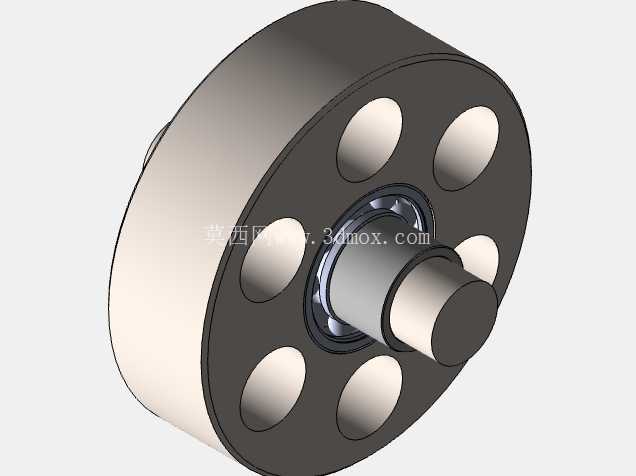

　　在重型设备检修、工装夹具位移、生产线工位调整这类需要小行程重载顶升的场景里，这类集成滚轮结构的螺旋顶升部件，解决了传统纯螺旋千斤顶顶升后无法微调横向位置、移位需额外撬动的痛点。日常车间里做大型模具合模调试、重型机架水平校准的时候，工人往往需要先把工件顶起到预留安装间隙，再微调横向位置对准销孔或者安装基面，传统千斤顶顶起后工件和支撑面完全脱离但没有滚动承载结构，横向挪动要么靠撬棍硬别，容易刮伤安装基面，要么得重新落位调整，反复对位效率极低。这个部件的设计思路是把螺旋顶升的自锁承载特性和滚轮的低摩擦移位特性结合，主体采用筒式承载结构，外圈周向均匀布置六个沉孔式滚轮安装位，中心是贯穿的螺旋传动副安装腔，内壁做了阶梯限位结构，

　　避免螺杆顶升过程中出现径向窜动。从安装边界来看，部件整体为圆柱构型，外径适配常规10-30吨级顶升载荷的安装座尺寸，端面的六个安装孔采用等节距圆周分布，和市面上常见的液压千斤顶安装法兰孔位具备互换性，不需要额外改造安装基座就能直接替换使用。滚轮采用内嵌式安装，突出承载端面的高度控制在2mm以内，当顶升螺杆收回、部件端面贴合承载基面时，滚轮完全沉入沉孔不接触基面，保证承载时的稳定性，不会出现意外滑移；当螺杆伸出顶起工件，工件重量压在滚轮上时，就能依靠滚轮的滚动实现小范围横向微调，调整到位后收回螺杆，滚轮脱离承载面，工件就稳稳落在基面上。中心螺旋腔的螺纹采用梯形传动螺纹，导程设计为6mm，兼顾顶升速度和自锁性能，

　　不需要额外加装锁紧机构就能在任意顶升位置保持承载，避免负载回落。部件的端面做了0.5mm的倒角处理，安装时能快速导入安装座的定位止口，周向的滚轮沉孔和中心腔之间保留了足够的壁厚，按照材料力学剪切强度计算，采用45号钢调质处理的情况下，单部件额定承载能达到16吨，满足绝大多数车间重型工装调整、设备检修的顶升需求。实际使用时不需要额外搭配移位器，单个部件就能完成顶升和横向微调两个动作，在狭窄的设备安装空间里，能减少辅助工具的使用，降低工人操作强度，尤其是在自动化生产线的设备维护场景里，不需要大型吊装设备配合，就能完成重型模组的位置校准，大幅缩短停机维护的时间。
