带双法兰接口的立式流体输送泵壳体

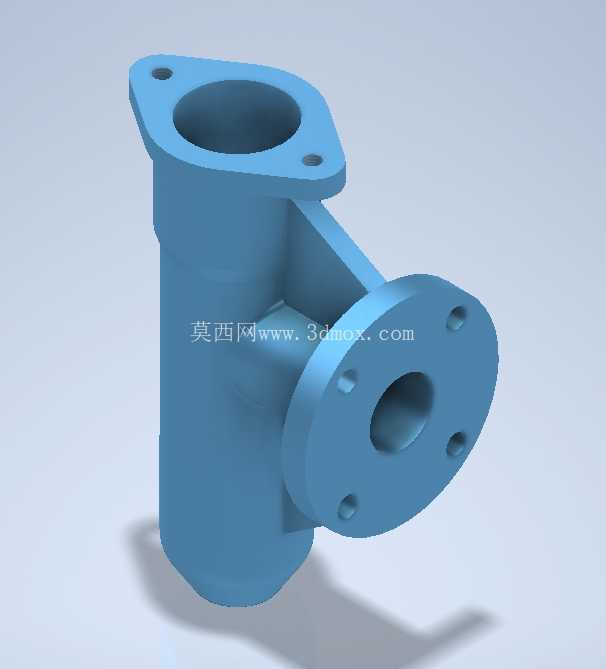

　　这款泵壳体是容积式流体输送泵的核心承压承载构件，日常在小型液压站循环回路、实验室小型流体输送装置、家用增压供水单元这类对安装空间有严格限制的场景中应用较多，作为泵的主体支撑结构，它需要同时容纳内部的叶轮、传动轴、密封组件，还要承担管路连接、介质承压、运行载荷传递的多重作用。从结构设计来看，主体采用立式筒型的主腔体结构，轴向长度预留了足够的叶轮安装空间与密封件装配行程，腔体壁厚经过均匀化处理，在满足1.6MPa常规工作承压要求的前提下，尽可能削减了非受力区域的材料厚度，避免整体重量过大带来的安装负载问题。顶部设置的菱形安装法兰带有两个对称的螺栓过孔，主要用于对接泵的驱动端端盖或者电机连接支架，法兰面加工有定位止口，

　　装配时可以快速实现驱动轴与泵腔的同轴度找正，减少装配阶段的调整工作量，降低后续运行中轴封偏磨的概率。侧部伸出的水平法兰为圆形结构，均匀分布四个螺栓孔，是泵的流体出口接口，法兰端面的密封槽预留了O型圈的安装位置，相比平面密封结构，这种带槽的密封形式在低压输送场景下的密封可靠性更高，能有效避免介质沿法兰面渗漏。主腔体的下端为圆柱直筒结构，是泵的流体入口端，设计时直接预留了与吸入管路对接的外圆定位尺寸，可直接套接软管或者通过卡箍连接硬管，省去了额外配置入口法兰的成本，适配小流量输送场景的快装需求。侧法兰与主筒体之间设置了三角形的加强筋结构，因为泵运行时侧出口管路会带来一定的偏载力矩，若没有加强筋支撑，

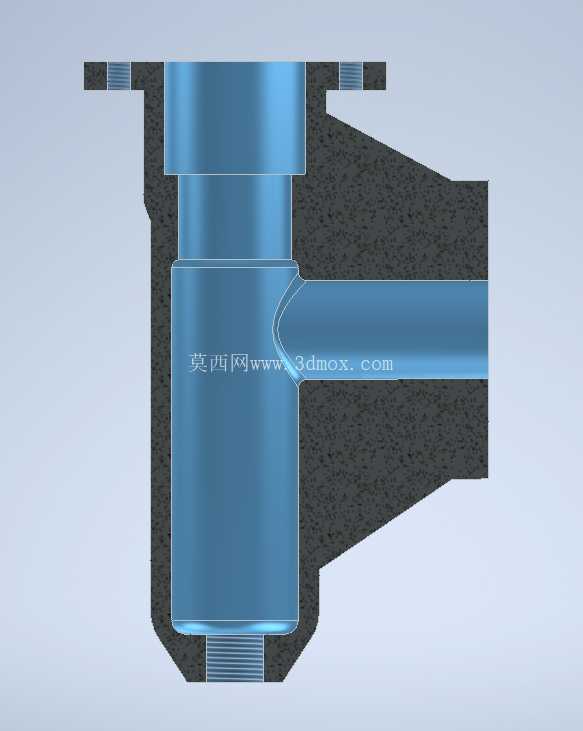

　　长期运行后筒体与法兰的连接位置容易出现应力集中导致的开裂，加强筋的厚度与筒体壁厚保持一致，过渡位置全部采用圆角处理，从建模阶段就规避了尖锐棱角带来的应力集中问题，也能减少铸造环节的缩孔缺陷。安装边界方面，整体安装的定位基准以主筒体的外圆柱面为主，顶部法兰的两个安装孔中心距、侧法兰的螺栓孔分布圆直径都严格遵循通用小型泵的安装互换尺寸，不需要额外加工转接板就可以直接替换同规格的现有泵壳配件，降低备件替换的适配成本。建模过程中所有的装配贴合面都预留了合理的机加工余量，非加工面的拔模斜度控制在1.5度，适配砂型铸造的工艺要求，避免脱模时出现型腔损坏的问题，内部流道的过渡位置全部做了圆弧顺滑处理，减少介质在腔体内的流动阻力，降低泵运行过程中的水力损失，提升整体运行效率。
