实验气体冷却器三维结构设计方案

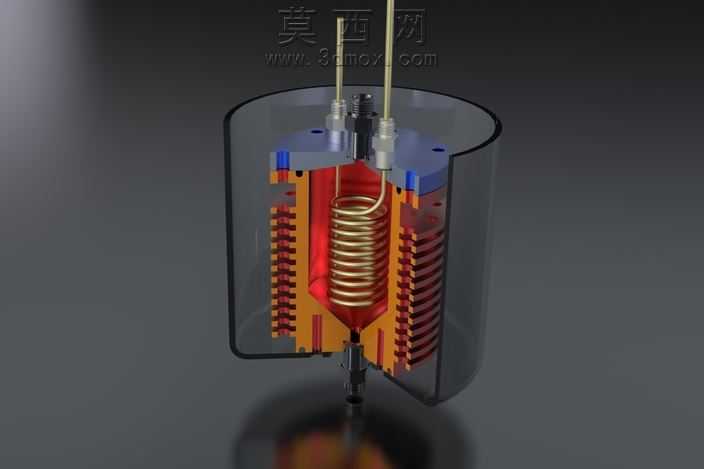

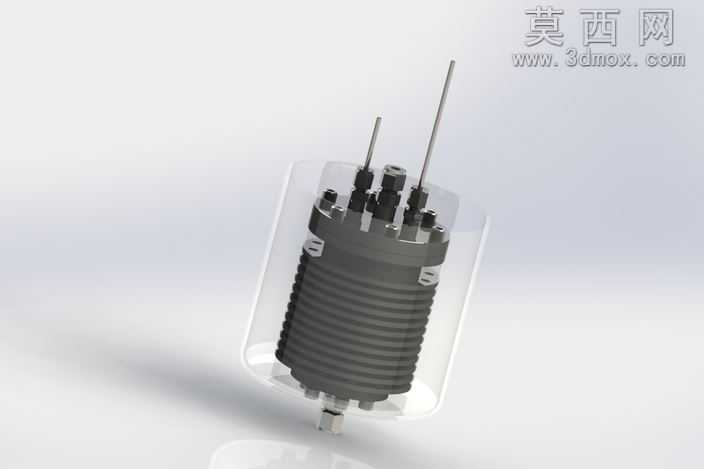

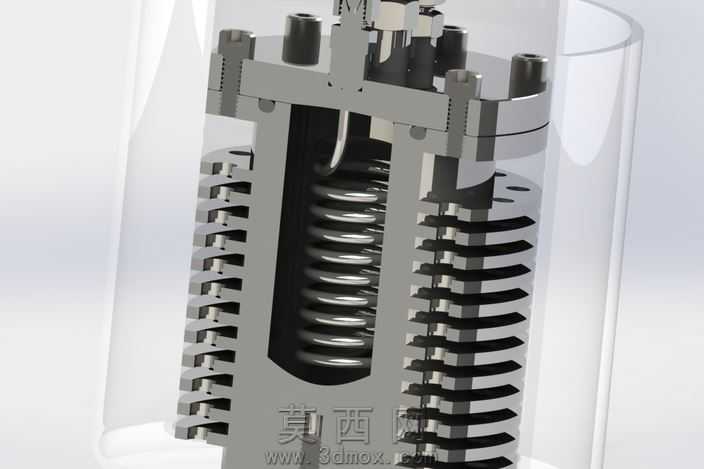

本作品为实验场景使用的气体冷却器三维模型，采用SolidWorks完成全参数化建模，整体为立式圆柱罐体结构，通过剖切渲染的方式清晰展示内部核心构造，方便直观理解设备的工作原理与装配逻辑。建模阶段严格遵循机械设计规范，对罐体外壳、内部换热盘管、导流结构、进出气接口、端盖密封结构逐一进行特征建模，所有零件的配合公差、装配关系均按照实际生产工艺要求设定，保证模型可直接导出工程图用于生产参考。渲染环节采用深色渐变背景突出设备主体，金属材质部分调整了粗糙度与反射参数，还原不锈钢罐体的哑光金属质感，内部换热盘管赋予亮面黄铜材质，与外层红色保温隔热层形成鲜明的视觉区分，剖切边缘做了平滑过渡处理，避免生硬的切面破坏整体视觉效果。结构设计上，外层为承压透明外壳，既可以直观观察内部介质流动状态，也能满足实验场景的低压承压需求；内部螺旋盘管为核心换热部件，盘绕间距经过优化，最大化增加换热接触面积，盘管两端延伸至顶部端盖外侧，分别作为冷却介质的进出接口；罐体内部设置多层导流折流结构，引导待冷却气体在罐体内沿指定路径流动，延长气体与换热部件的接触时间，提升冷却效率；底部设置排污与排空接口，方便实验结束后清理内部残留介质，顶部端盖采用快拆式密封结构，便于日常维护与内部部件更换。设计思路围绕实验场景的实用性展开，兼顾结构合理性与展示直观性，既满足实验设备的功能需求，也通过可视化的结构呈现，方便相关专业人员理解气体冷却的换热过程，可作为实验教学、设备方案演示、同类产品设计参考的数字化模型使用，模型所有结构均经过干涉检查，不存在装配冲突问题，各部件可单独导出用于单独的结构分析与优化。
