KBPC5010单相整流桥堆三维结构设计

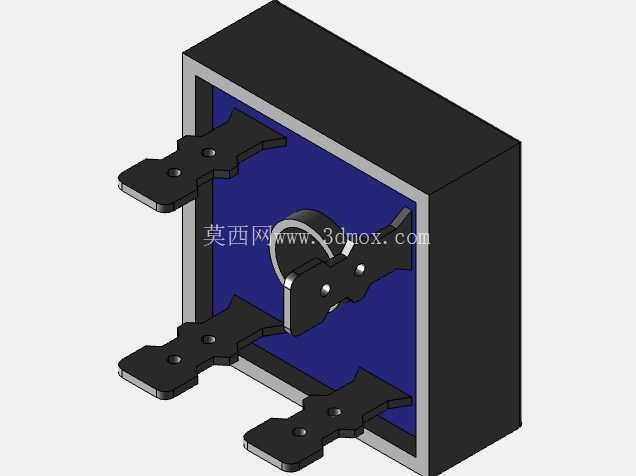

　　在交流转直流的电源回路设计中，单相整流桥是不可缺少的核心功率器件，KBPC5010作为方桥封装的大电流整流器件，常被应用在开关电源前端整流、工业控制电源模块、蓄电池充电装置、逆变焊机输入回路、大功率直流电机驱动供电等场景中，承担着将工频交流电转换为脉动直流电的核心功能，后续搭配滤波电容与稳压电路即可输出平稳的直流电压，为后端负载提供稳定供电。这款模型完整还原了器件的实际封装结构，主体采用方形塑封壳体设计，内部四颗整流二极管按桥式电路连接封装，外部引出四个插装式引脚，其中两个交流输入引脚位于器件同侧上下排布，两个直流输出引脚位于另一侧，引脚采用带固定孔的扁铜排结构，既可以直接插装在PCB板上完成焊接，

　　也可以通过螺丝锁付的方式连接大截面导线，满足50A额定电流下的载流需求，避免大电流工况下引脚过热导致的连接失效。建模过程中严格参照器件实际安装尺寸做边界约束，壳体的长宽高比例、引脚的伸出长度、引脚固定孔的孔径与孔位间距都和实物保持一致，引脚的弯折角度也做了精准还原，避免结构设计时出现安装干涉问题。在做设备结构布局时，这类方桥整流器件通常需要预留足够的散热空间，因为大电流工况下器件本身会产生一定热量，多数应用场景会将器件的金属散热面贴合在设备壳体或者独立散热铝片上，建模时特意保留了壳体背面的平整散热面结构，方便工程师在做整机装配时直接匹配散热结构的安装位置，不需要额外调整尺寸。引脚的排布设计充分考虑了安规距离要求，

　　不同极性引脚之间的间距满足高压绝缘要求，1000V的反向耐压等级可以适配绝大多数工频市电输入的工业设备场景，不需要额外增加过压防护器件就能满足常规使用需求。做PCB Layout设计时可以直接调用这个模型完成器件布局，核对引脚开孔位置与器件外围的安全距离，避免出现开孔错位、器件与周边电容、电阻等元器件干涉的问题，也能提前评估器件安装后与外壳、散热片之间的装配间隙，减少打样后反复修改的问题。在做电源类产品的结构验证时，精准的整流桥模型可以帮助工程师提前预判整机的装配流程，确认引脚焊接后的高度是否会超出壳体内部的空间限制，大电流接线时的螺丝操作空间是否充足，从三维层面提前规避生产装配环节可能出现的各类问题，提升产品开发的效率，减少实物试装阶段的问题整改成本。
