带定位机构的带式输送检测工作站

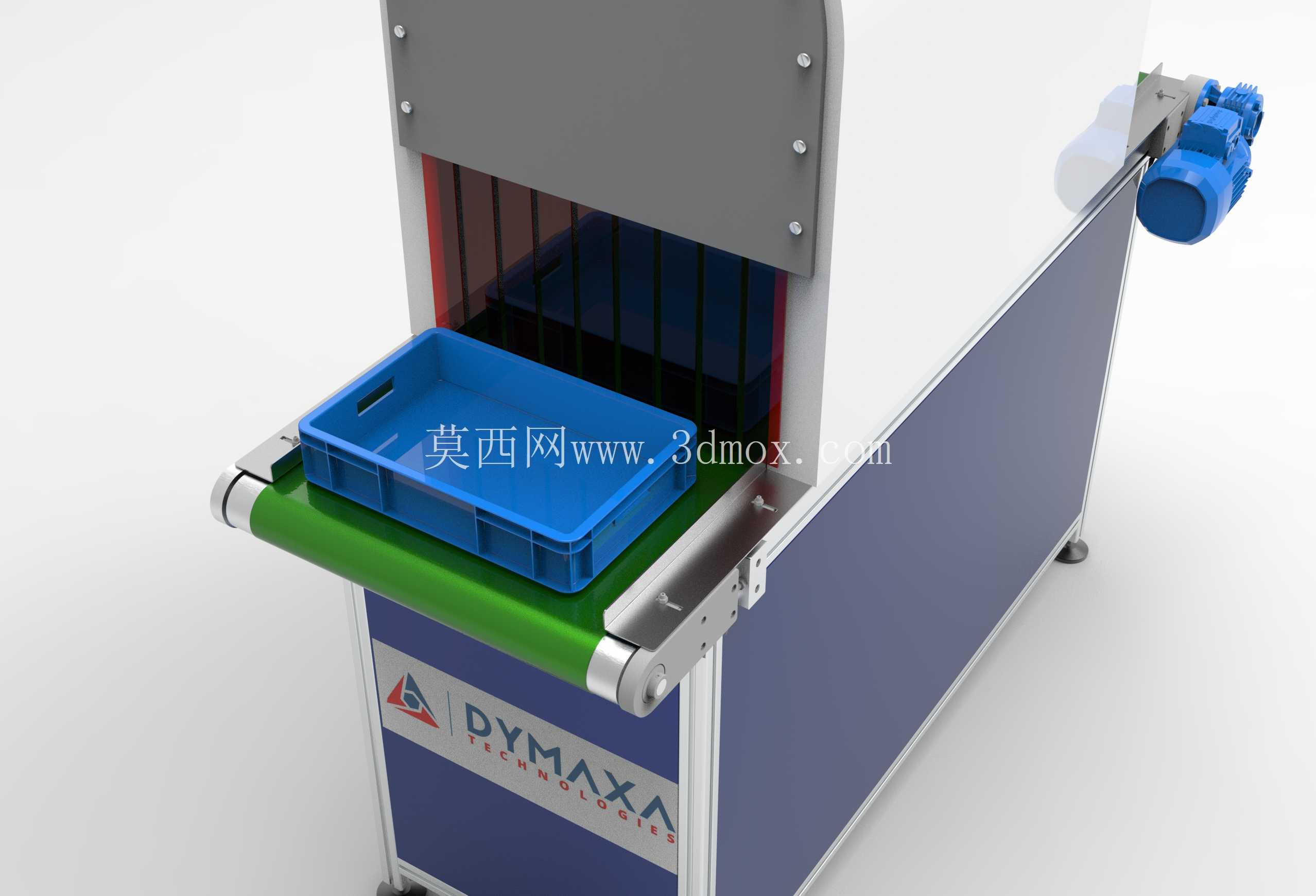

　　这套带定位功能的带式输送设备，主要面向3C电子、小型汽配零件的在线检测工序搭建，常见于精密零件加工后的尺寸检测、外观瑕疵筛查工位，替代传统人工目检+手动上下料的作业模式，能直接对接前后段加工设备，实现零件从加工端到检测端再到分拣端的全自动流转。设备核心的输送段采用平皮带承载结构，皮带宽度适配常见的小型周转料盒与散件摆放需求，进料端设置了导向挡边，避免零件输送过程中偏移掉落，皮带线体的驱动端采用侧装式减速电机布局，预留了张紧调节结构，日常维护时无需拆解线体主体即可调整皮带张紧度，降低运维工作量。

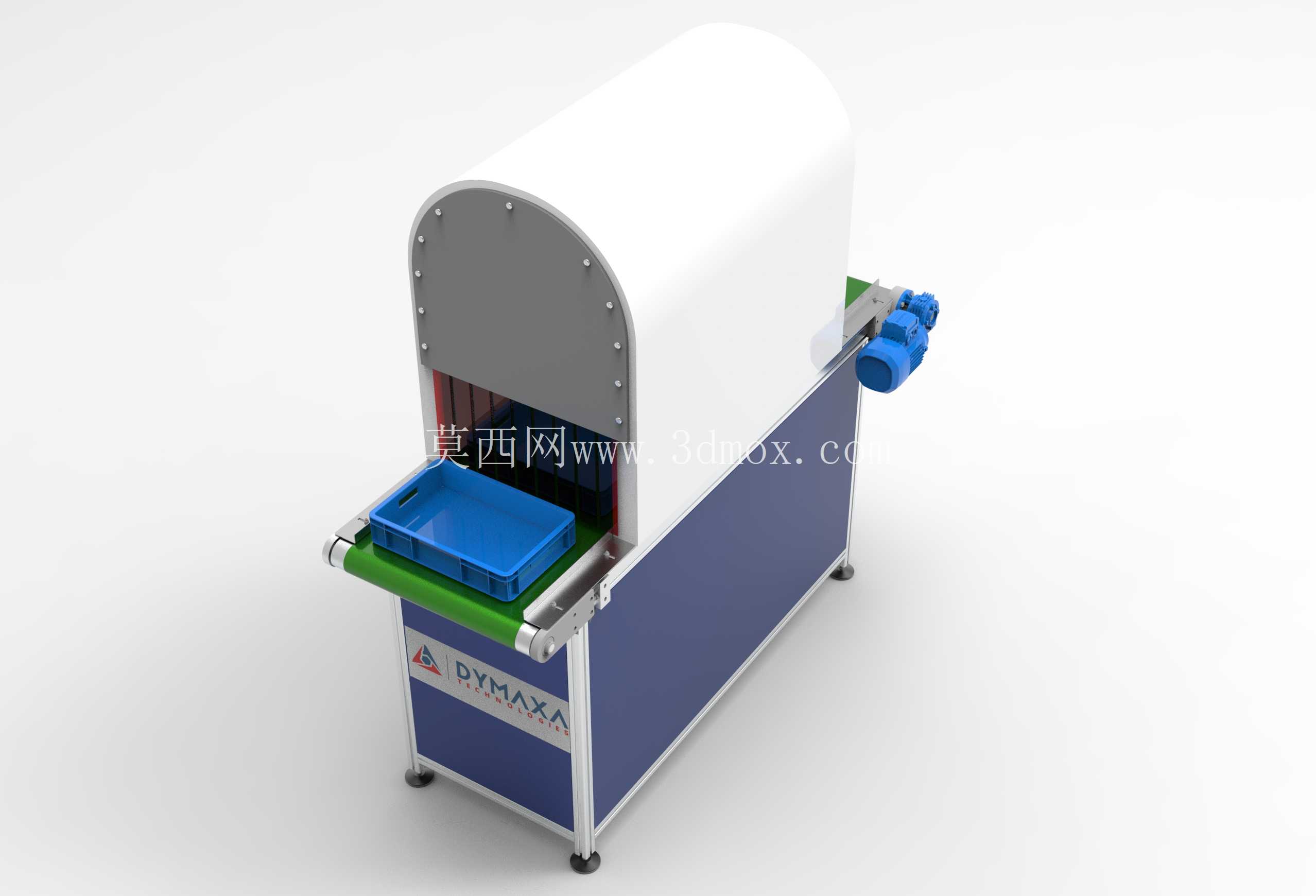

　　定位器部分是这套设备的核心功能模块，安装在输送段的出料侧，采用机械挡块配合顶升定位的结构，当载有零件的料盒或单个零件输送到定位工位时，光电传感器触发信号，顶升机构抬升将零件抬离皮带面，同时侧向的定位推块将零件推到固定基准位置，重复定位精度能控制在0.1mm以内，完全满足工业机器人抓取、视觉检测的位置精度要求，避免因为输送位置偏差导致的抓取失败、检测误判问题。和输送定位段配套的视觉检测工位采用封闭罩壳设计，罩壳内侧预留了工业相机、环形光源的安装位，顶部做了圆弧过渡的遮光结构，能有效隔绝车间环境光对视觉成像的干扰，罩壳正面设置了可开合的防护门，方便调试时调整相机参数、更换光源，罩壳侧面预留了走线槽与气路接口，能直接对接工厂的压缩空气气源与弱电布线系统。

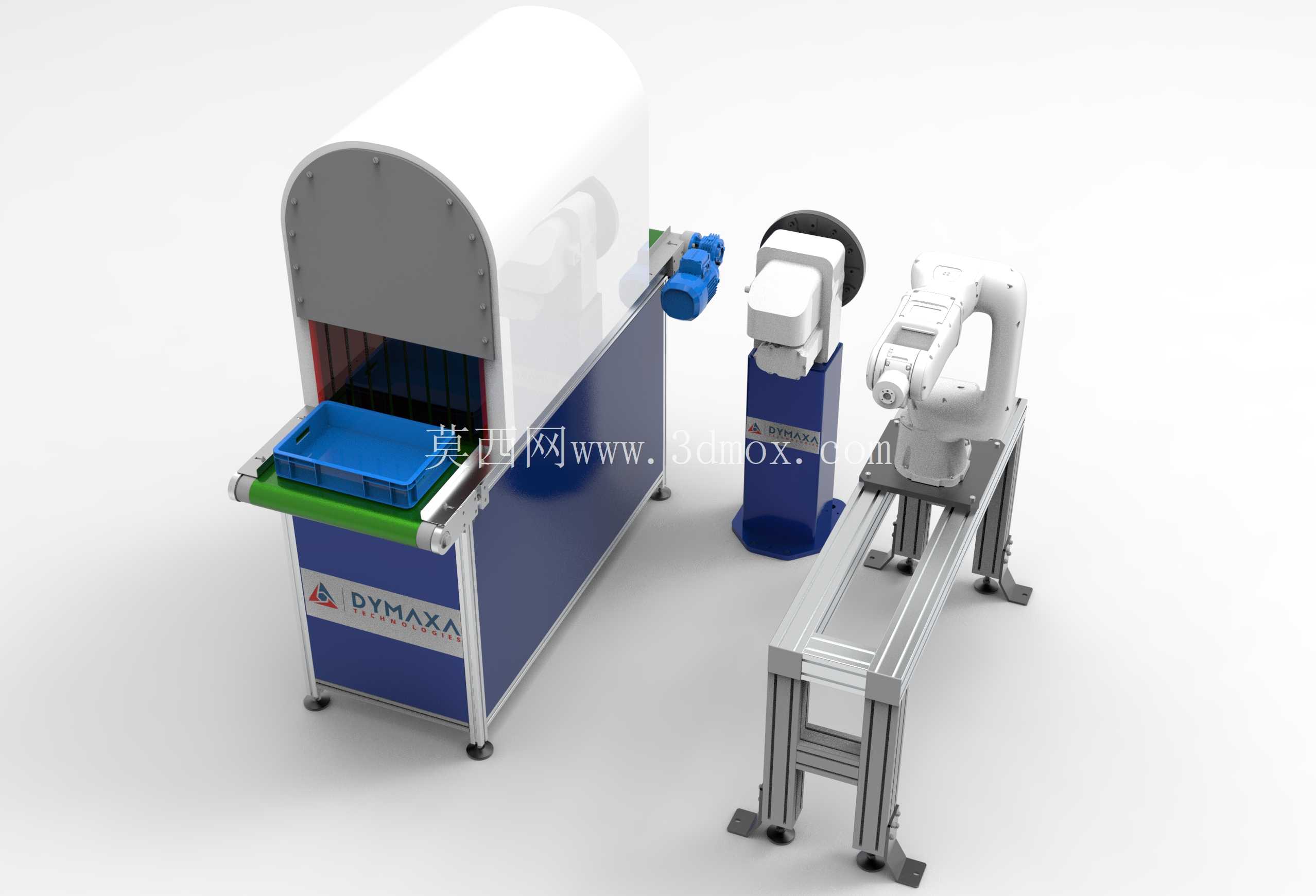

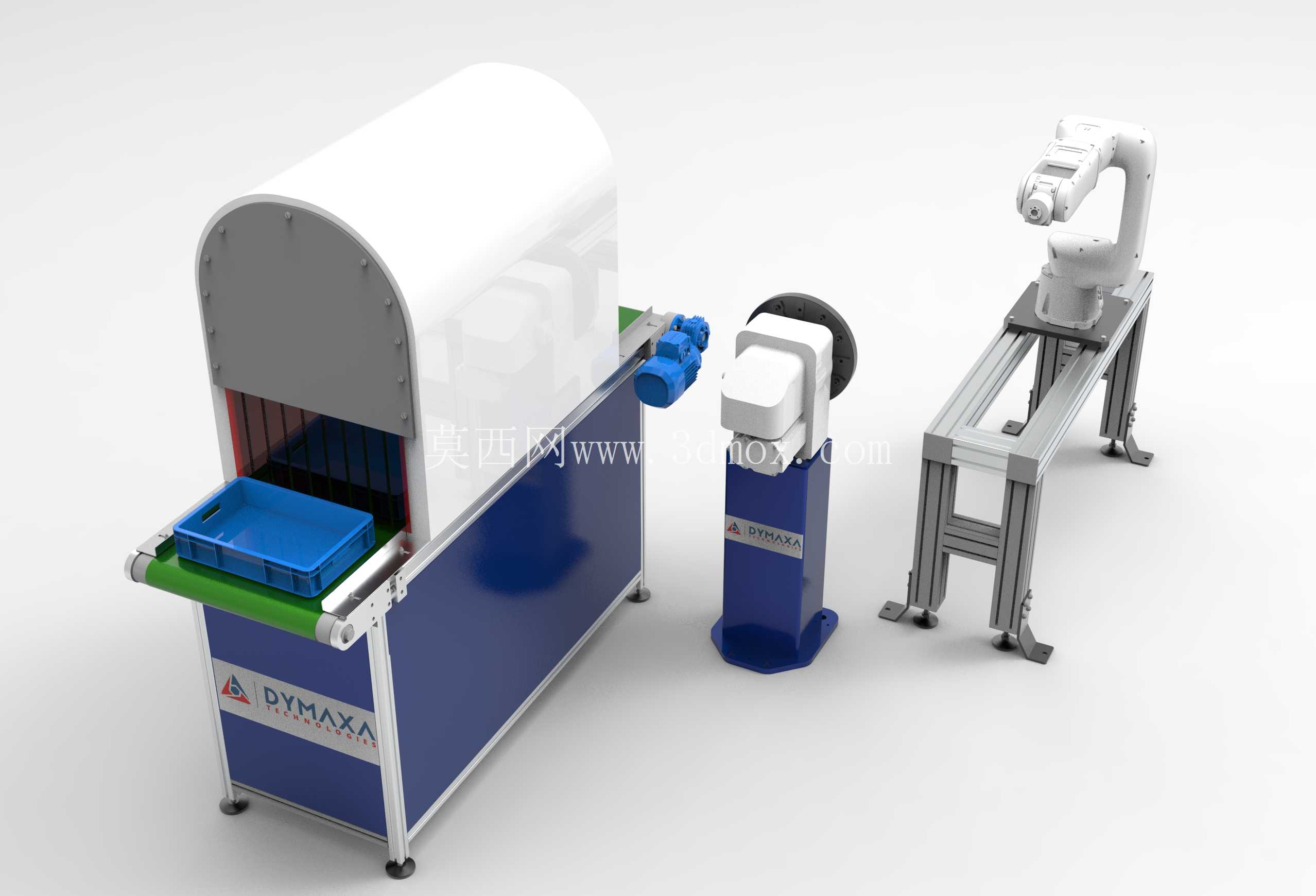

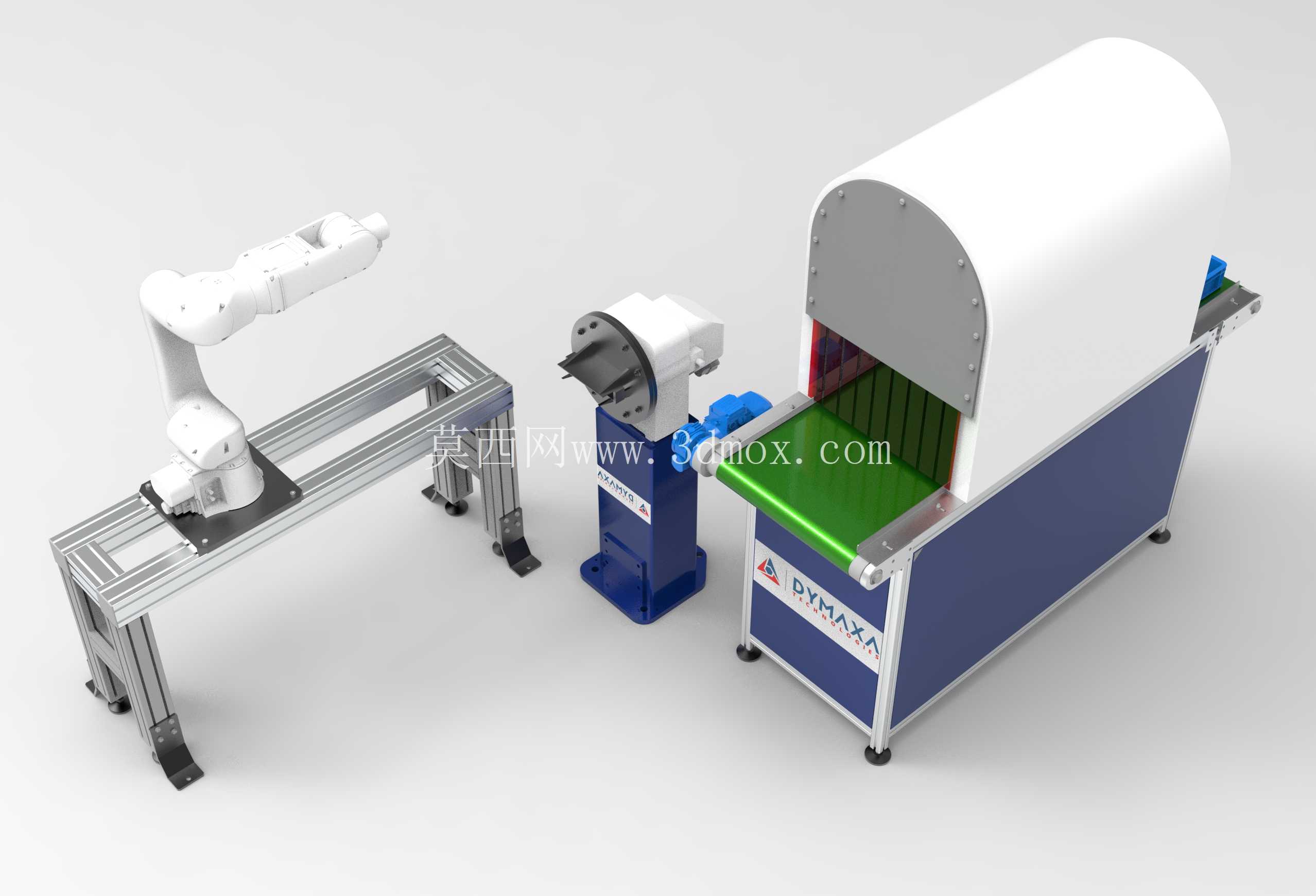

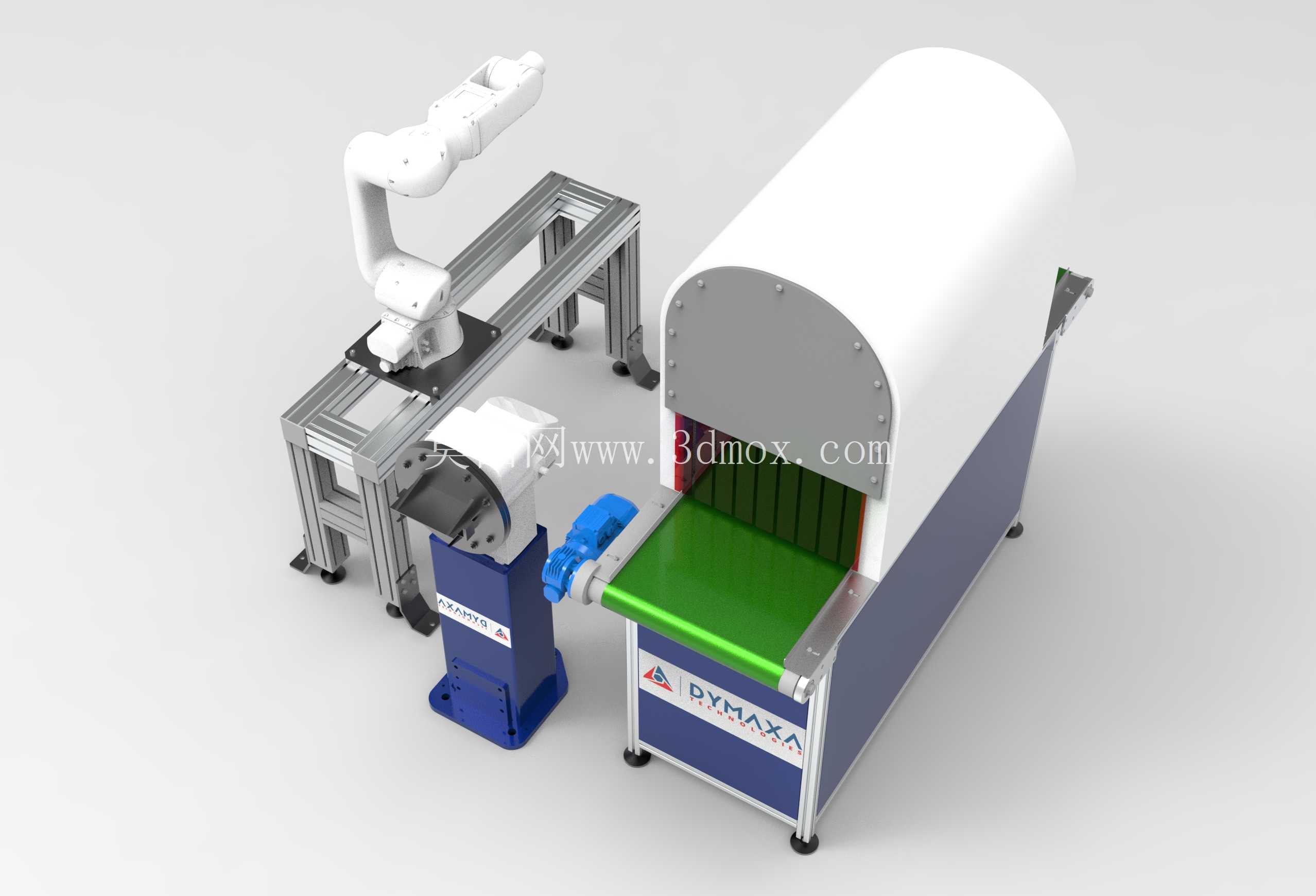

　　配套的六轴工业机器人安装在铝型材搭建的可调式机座上，机座底部设置了脚杯与脚轮，既能在调试阶段快速移动位置，也能在固定后通过脚杯调平保证机器人运行稳定性，机座的横梁上预留了多组T型槽，可根据现场布局调整机器人的安装高度与前后位置，适配不同尺寸零件的抓取作业范围。整套设备的安装边界控制较为紧凑，整体占地长度约2.8米，宽度约1.2米，高度约1.8米，不需要对车间地面做特殊预埋处理，普通环氧地坪即可满足安装承重要求，线体底部预留了150mm的离地间隙，方便日常清扫地面杂物，也避免车间地面积水浸泡线体框架。

　　从设计思路来看，这套设备采用模块化拆分设计，输送段、定位工位、检测罩壳、机器人机座四个模块均采用螺栓拼接结构，运输时可拆分后单独打包，进场后仅需按照定位销位置拼接即可完成组装，不需要现场焊接作业，大幅缩短产线搭建周期。线体框架采用工业铝型材搭配钣金封板的结构，铝型材的T型槽可灵活扩展各类传感器、扫码枪、警示灯等附件，侧面的蓝色封板做了可拆卸设计，方便后期维护时检修内部的电机、气路与线路。输送段的进料高度设置为850mm，符合人工补料的人体工程学高度，若对接前段加工设备，也可通过选配增高脚座调整进料高度，适配不同高度的设备出料口。

　　在实际应用中，这套设备可根据检测需求更换不同的视觉检测方案，比如检测零件尺寸时搭配高分辨率工业相机与远心镜头，检测外观瑕疵时搭配多角度光源与AI识别系统，定位工位的定位块也可根据零件外形快速更换，实现多品种小批量零件的共线生产，换型时间仅需15分钟左右，不需要对整体结构做大规模改动。设备的气路系统全部采用快插接头，线路采用航空插头对接，模块拆分时不需要逐根拆线，进一步降低换型与维护的时间成本。考虑到车间长期运行的稳定性，所有运动部件均预留了润滑注油口，皮带的从动辊采用带密封轴承的结构，避免车间粉尘进入轴承导致卡滞，定位机构的推块采用聚氨酯材质，接触零件时不会刮伤零件表面，也能降低定位时的碰撞噪音。
