供水系统带安装支架立式压力罐体结构

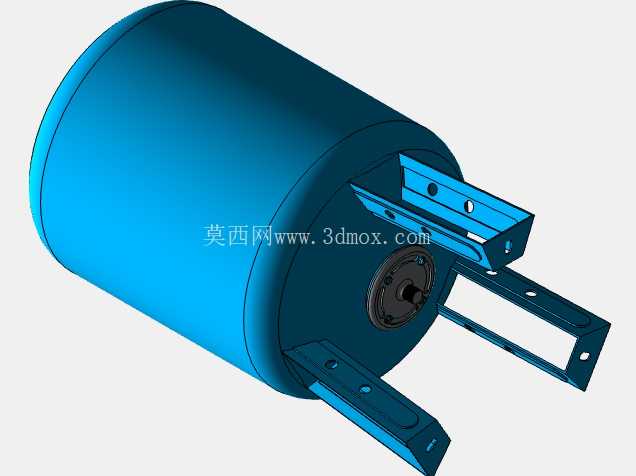

　　这款立式压力罐体的三维结构，核心面向民用建筑供水、小型工业循环水、暖通补水这类需要稳定流体压力的场景设计，日常运行中承担储存加压流体、缓冲管路压力波动的作用，能有效减少供水泵的频繁启停循环，延长泵组使用寿命，同时避免管路出现水锤冲击损伤阀件与管路接口。从结构设计来看，罐体采用等径直筒搭配端盖的密封结构，筒体壁厚根据常规0.6-1.0MPa的工作压力区间做了等强度校核，端盖位置预留了流体进出接口与压力检测接口，接口处做了加厚凸台处理，避免管路连接时的应力集中导致焊缝开裂。罐体侧面集成的三组折弯式安装支架是设计的重点，支架采用钣金折弯成型，每个支架上预留了两个长圆形安装孔，既可以适配安装基础的孔位偏差，也能在安装时调整罐体的水平度，

　　支架与筒体的连接位置做了贴合弧面处理，保证焊接时的贴合度，减少焊接变形量，同时支架的伸出长度经过核算，预留了足够的管路安装操作空间，不会出现安装时工具无法伸入拧动接头的问题。设计过程中优先考虑了安装边界的适配性，罐体整体外径控制在常规管路安装的操作空间范围内，总高度适配多数小型供水机组的安装舱位尺寸，支架的安装孔位中心距匹配常用的槽钢安装基座规格，不需要额外做过渡转接板就能直接固定。罐体内部没有设置复杂的分隔结构，依靠气体可压缩的特性实现压力缓冲，端盖处的接口布局兼顾了进水、出水、压力检测、泄压阀的安装位置，各个接口之间的间距满足管件安装的最小操作距离，避免出现接头干涉无法拧紧的情况。在实际选型应用中，

　　这款结构的压力罐可以直接匹配恒压供水机组、小型净水设备、暖通循环水系统的安装需求，安装时只需要通过支架将罐体固定在基座上，对接好管路接口即可投入使用，日常维护只需要定期检测预充气体压力，不需要拆解罐体做复杂保养。建模过程中对支架的折弯圆角、安装孔的倒角、筒体与端盖的焊接坡口都做了细节还原，能直接用于生产前的结构校核、安装模拟，也可以用于设备装配的干涉检查，提前规避安装时可能出现的空间冲突问题。
