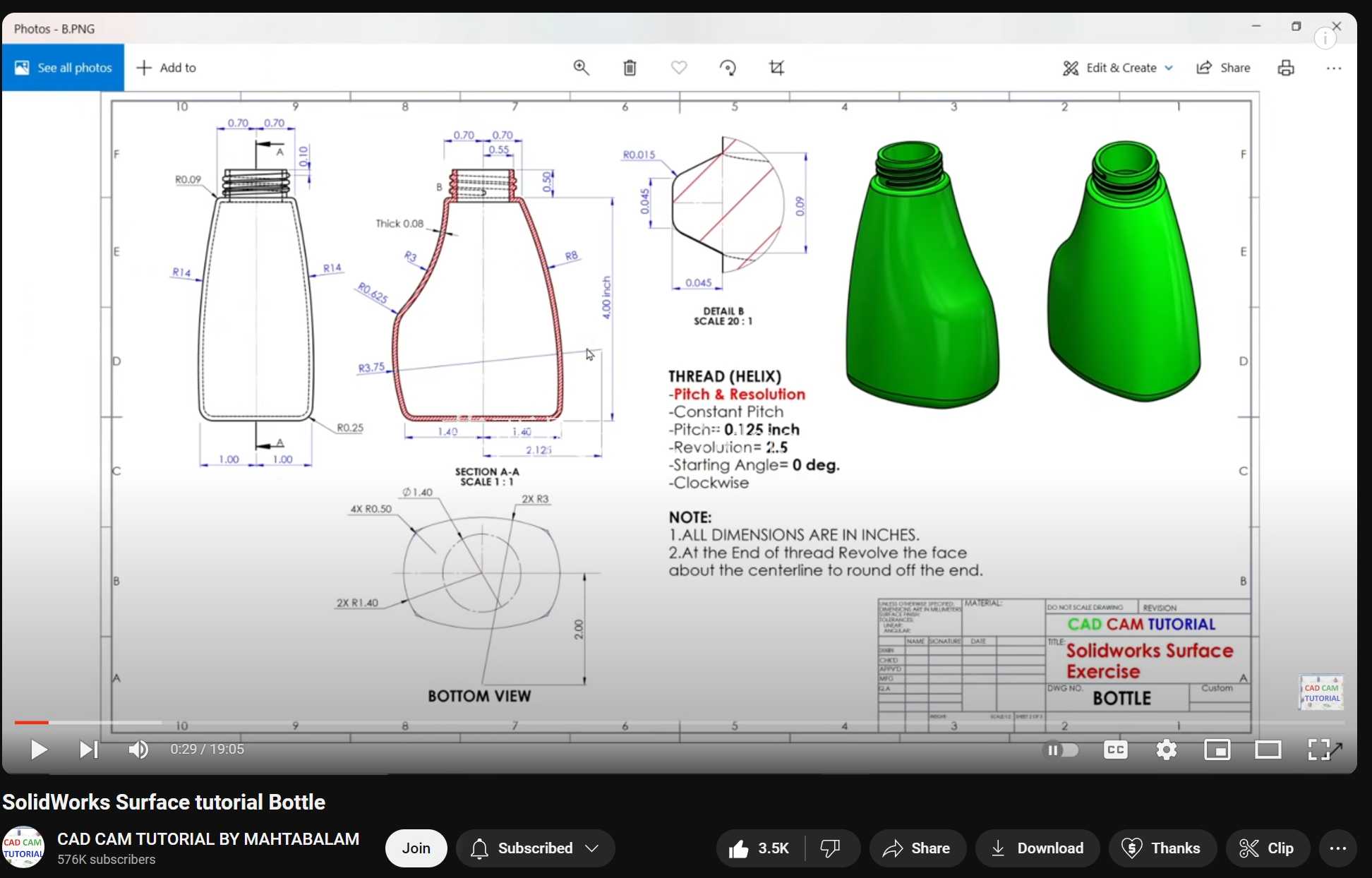

带螺纹瓶口曲面造型塑料包装瓶结构设计

　　日常日化、食品饮品领域的液体类包装，塑料瓶是应用占比极高的容器形式，这类容器的设计既要满足灌装、封盖、储运的全流程使用需求，也要兼顾握持手感、外观辨识度的消费端要求，曲面过渡的流畅度直接影响吹塑成型的良率与后期表面处理的呈现效果。这款包装瓶的整体轮廓采用非对称曲面设计，区别于常规回转体瓶身，单侧做内收弧面处理，刚好贴合人手握持时的虎口与指腹弧度，单手握持时不会出现打滑、硌手的问题，瓶身底部做圆角收边，避免直立放置时出现应力集中导致的底部开裂，同时也能适配自动化灌装线的输送定位卡槽，不会因为瓶身异形出现卡滞、倒瓶的情况。瓶口部分采用标准外螺纹结构，螺纹的导程、牙型角度完全适配通用旋盖尺寸，不需要单独开制配套瓶盖模具，

　　能直接复用现有标准瓶盖供应链，大幅降低包材采购成本，螺纹起始端做了导向斜角处理，自动化旋盖工序中可以快速对位，减少歪盖、滑牙的不良品率。设计过程中先通过多组截面草图控制瓶身的整体轮廓，不同高度位置的截面形状做渐变过渡，避免曲面出现褶皱、曲率突变的问题，所有曲面连接处都做了G2连续处理，后期做表面喷涂、贴膜、丝印工序时，不会因为曲率突变出现油墨堆积、贴膜起皱的缺陷。瓶身的壁厚控制遵循吹塑成型的工艺要求，螺纹部分壁厚略高于瓶身主体，保证封盖后的密封性能，瓶身主体壁厚均匀，避免吹塑过程中出现局部过薄导致的渗漏问题。从安装与适配边界来看，瓶身最大截面尺寸可以兼容常规中小型灌装线的瓶托规格，不需要额外更换输送线配件，

　　整体高度适配常见的贴标机工位行程，瓶身的平整曲面区域预留了足够的标签粘贴位置，不会因为曲面弧度过大导致标签翘边。这类异形曲面瓶的建模过程重点在于曲面质量的把控，很多新手建模时容易忽略螺纹与瓶肩的过渡处理，实际生产中这个位置很容易出现壁厚不均、应力开裂的问题，建模时需要在螺纹收尾处做顺滑的曲面接顺，同时预留封盖时的密封面余量，保证瓶盖旋紧后瓶口端面能与瓶盖内的密封垫完全贴合，满足液体密封的储运要求。
