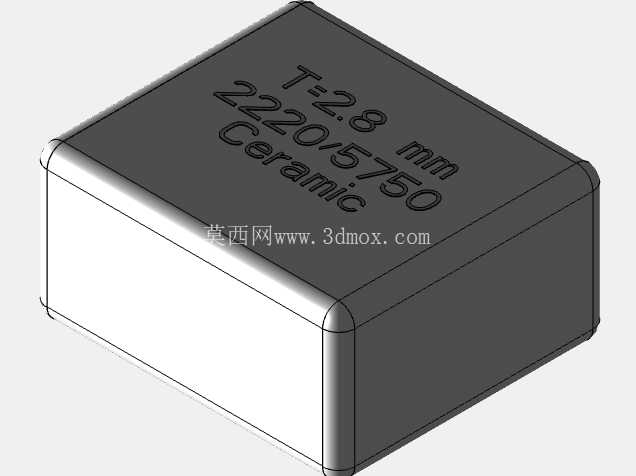

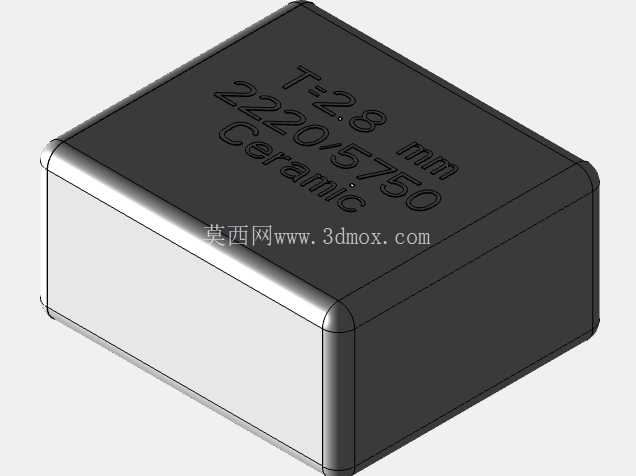

2220封装厚度2.8mm陶瓷贴片电容三维结构

　　这款2220封装的陶瓷电容，是表面贴装工艺下常用的大容量无源滤波器件，日常在开关电源输出端滤波、大功率驱动电路去耦、工业控制板卡母线稳压场景中大量使用，相比小封装陶瓷电容，它的容值上限更高，能承载更大的纹波电流，适合在电流波动较大的功率回路中承担高频噪声滤除、瞬时电荷补能的作用。设计这款三维模型时，首先严格遵循2220封装的行业通用尺寸边界，本体长度控制在5.7mm、宽度5.0mm的公差范围内，厚度按照标注的2.8mm做等比例还原，两端的金属端电极做了圆角过渡处理，完全匹配回流焊工艺中焊盘的接触区域要求，不会出现模型导入PCB装配后出现干涉、焊盘对位偏差的问题。本体表面的标识区域做了凹陷蚀刻效果的还原，把厚度参数、封装规格、

　　材质类型的标识做了等比例排布，和实际量产元件的丝印位置完全一致，方便做整机BOM可视化展示时快速识别元件规格。两端电极的伸出长度严格按照贴片元件的 seating plane 要求设计，保证元件放置在PCB焊盘上时，电极和焊盘的重叠面积符合焊接工艺要求，不会出现立碑、虚焊的装配风险。建模时特意把本体的四个边角做了R0.3mm的圆角处理，还原实际陶瓷元件注塑成型后的边角特征，没有做尖锐直角的简化处理，避免在做热仿真、结构干涉检查时出现误判。在做设备结构设计时，这类元件的高度边界是PCB布局时必须重点核对的参数，尤其是在有外壳屏蔽罩、导热垫覆盖的板卡设计中，2.8mm的厚度需要和周边元件、结构件预留至少0.3mm的安全间隙，

　　模型里的尺寸基准完全以元件焊接后的实际装配高度为基准，底面和PCB接触的平面做了平整化处理，导入装配环境后可以直接贴合焊盘平面放置，不需要额外调整坐标基准。这类陶瓷电容本身是无极性元件，装配时不需要考虑方向问题，模型两端电极的尺寸完全对称，符合实际元件的结构特征，在做自动化贴片机的吸嘴取料仿真、飞达送料路径模拟时，这个模型的外形轮廓可以直接用于干涉检查，不会因为外形简化导致仿真结果偏差。
