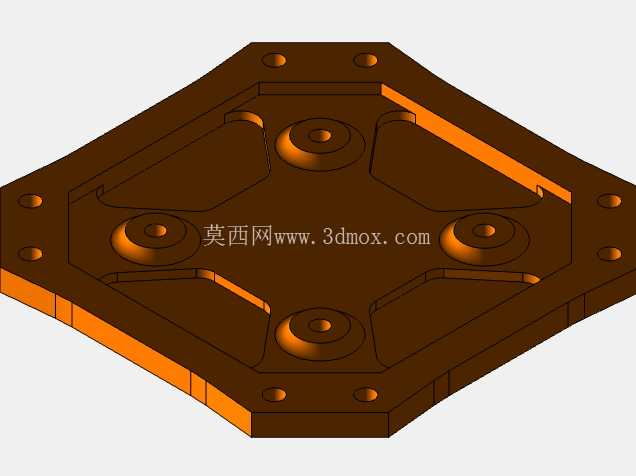

多旋翼无人机中心承载安装基座结构

　　该结构件作为多旋翼无人机的核心承载基座，是整机组装过程中连接机臂、动力系统、飞控模块与载荷设备的核心受力部件，日常作业场景覆盖航拍测绘、农林植保、电力巡检等多个低空作业领域，所有机载设备的安装定位、载荷传递都需要依托该基座完成结构传导。从结构设计逻辑来看，整体采用近似菱形的对称式布局，完全匹配多旋翼无人机的重心分布要求，能够让四个方向的机臂安装受力均匀传递到整个基座平面，避免单侧受力过大导致的结构形变。基座表面设置的多组凸台安装孔位，分别对应飞控板、电调、电池挂载架、减震球的固定点位，凸台结构做了加高处理，一方面能够提升安装位置的结构强度，避免螺丝锁附时出现柱体断裂，另一方面可以在基座与机载电路板之间留出足够的走线间隙，

　　方便电源线路、信号线路的排布梳理，避免线路挤压造成的接触不良问题。基座边缘做了等厚度的围边加强设计，在不额外增加整体重量的前提下，大幅提升了薄板结构的抗弯折性能，能够抵消无人机飞行过程中产生的振动载荷，避免飞行时机架产生共振影响飞控传感器的采集精度。从安装边界来看，该基座的外形尺寸适配轴距300-400mm级别的中小型多旋翼无人机，所有安装孔位的孔距均按照通用无人机配件的标准尺寸设计，不需要额外做打孔修改就可以直接适配市面上主流的标准机臂、减震组件与飞控硬件。基座底面做了平整化处理，能够直接贴合电池挂载板的安装平面，保证电池安装后重心与整机几何中心重合，减少飞行过程中的姿态调整功耗。结构上的镂空减重槽沿着受力方向分布，

　　在去除非受力区域多余材料的同时，保留了主要受力路径上的材料厚度，兼顾了轻量化要求与结构强度需求，能够承受常规作业场景下的起降冲击、机动飞行载荷，不会出现结构开裂或者安装位松脱的问题。在实际装配过程中，该基座作为整个机架的定位基准，所有机臂的安装角度、设备的安装位置都以基座的中心孔位为基准进行校准，能够有效降低整机组装的调试难度，保证各动力单元的位置精度，提升飞行过程中的姿态稳定性。
