50安安德森插头安装固定框架结构

　　大电流接插件的安装固定结构，在储能设备、移动供电系统、改装车辆供电回路、工业临时配电场景中应用十分广泛，50安规格的安德森插头作为常见的大电流快接部件，其安装固定的可靠性直接影响供电回路的稳定性，这款框架结构正是为适配该规格插头的面板安装需求设计。从实际使用场景来看，这类框架多用于设备外壳面板、电池组外壁、供电分线盒侧壁等位置，作为插头的承载固定基座，避免插头直接受力拉扯导致接线松脱、接触不良等问题，同时可以规整插头的安装位置，让接插操作的对位更精准，减少接插过程中对插针的侧向剪切力。

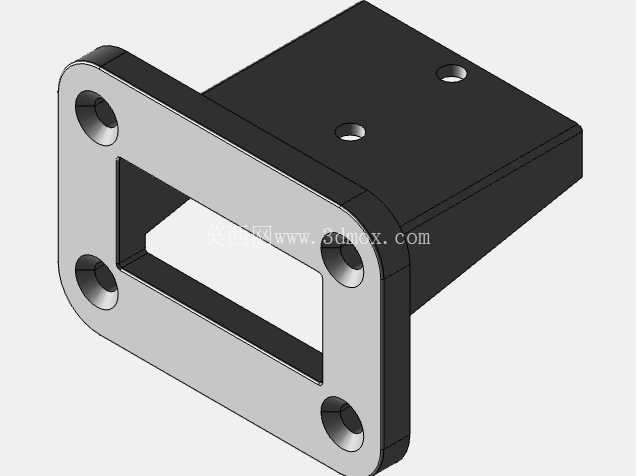

　　结构设计上，框架采用分体式视觉区分的两部分结构，带法兰边的安装面做了圆角处理，四个角位设置沉头安装孔，沉孔深度适配常用的十字盘头或内六角圆柱头螺丝，安装后螺丝头不会突出法兰平面，避免接插操作时剐蹭操作人员手部，也不会与插头外壳产生干涉。法兰内侧的矩形镂空尺寸严格匹配50安安德森插头的外壳轮廓，单边预留0.2mm的装配间隙，既可以让插头顺利卡入，又不会出现过大的旷量，避免插头在框架内晃动。框架后部的承托腔体做了斜度过渡，一方面可以增强框架整体的结构强度，减少塑料材质成型后的缩痕，另一方面可以在插头插入后形成侧向包裹，抵消接插过程中的侧向力，避免长期使用后法兰安装位出现开裂。

　　安装边界方面，法兰面的外形尺寸适配常规配电面板的开孔预留空间，四个安装孔的孔位间距符合行业内同规格插头安装的通用孔距，不需要重新设计开孔模板即可直接替换原有老旧固定结构。后部腔体的延伸长度刚好覆盖插头的接线端位置，不会干涉尾部的线缆压接与热缩管防护，线缆弯折空间预留充足，不会出现线缆过度弯折导致线芯断裂的问题。结构的壁厚设计兼顾了强度与成型便利性，法兰位置壁厚均匀，承托腔体的壁厚从法兰端向尾端做渐变减薄，既保证了安装位的结构强度，又避免了厚壁位置出现成型缺陷。在实际装配过程中，插头从法兰后侧推入框架，通过卡扣或者螺丝与框架固定为整体，之后再将框架通过四个角的沉孔固定在设备面板上，接插时外力全部作用在框架结构上，不会传递到尾部的接线端子与线缆上，大幅提升大电流供电回路的连接可靠性，尤其适合在存在振动的车载、移动设备场景下使用，能够有效避免长期振动导致的接线松脱、接触电阻过大发热等安全隐患。
