可多角度偏转传动连接万向接头结构

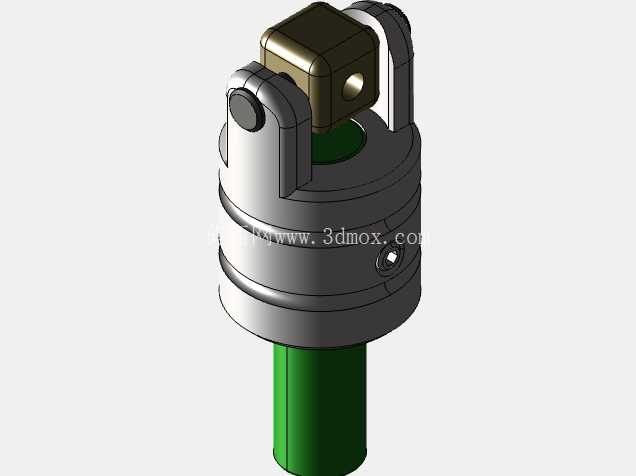

　　这类万向铰接接头常被用在需要跨角度传递扭矩的设备传动链路里，比如多工位自动化设备的动力输出端、工装夹具的角度调节工位、小型特种作业机具的动力连接段，当两个待连接轴的轴线无法保证严格同轴、或是设备运行过程中轴系会出现小范围角度偏移时，这类接头就能在不中断扭矩传递的前提下，补偿轴线之间的角度偏差，避免轴系因为硬连接出现别劲、轴承过载、轴件弯曲断裂的问题。从结构设计来看，这款接头采用了叉形铰接座配合十字连接块的经典结构，下部的圆柱连接段用来和主动轴做套接固定，外圆预留的紧定螺钉孔可以在轴件插入后拧入紧定螺钉，锁死轴与接头的相对位置，避免传动过程中出现打滑松脱；上部的叉形耳座通过销轴和中间的方形连接块铰接，

　　连接块另一侧的销轴和上部的连接叉垂直布置，两个互相垂直的回转副组合起来，就能实现空间内一定锥角范围内的任意角度偏转，偏转过程中两个铰接副的配合面都做了贴合限位，不会出现传动间隙过大的问题。设计时特意控制了铰接处的配合公差，销轴和孔的配合选用过渡配合，既保证偏转时的转动顺畅，不会出现卡滞，又能把径向间隙控制在极小范围，避免正反转切换时出现冲击空程。安装边界上，下部圆柱段的直径适配常规的小功率传动轴径，整体外径在铰接座位置做了加厚处理，保证扭矩传递时的结构强度，不会因为偏转受力出现耳座断裂；上部的连接接口和下部结构对称，可直接对接从动端的连接叉，不需要额外做转接件，安装时只需要保证两个铰接销轴的润滑空间预留足够，

　　避免长期偏转磨损后出现间隙超差。实际使用中，这类接头不需要做复杂的维护，只需要在铰接销轴位置定期补充润滑脂，就能保证长期偏转的顺畅性，相比刚性联轴器，它能适应轴系安装时的同轴度误差，降低设备装配时的对中精度要求，减少装配调试的工时，同时在设备运行出现小幅振动偏移时，能自动补偿角度偏差，保护整条传动链上的轴承、轴件等零部件不会承受额外的附加载荷，延长整套传动机构的使用寿命。在小型输送线的转角动力传递、可调角度工装的动力输入、便携作业工具的动力连接场景里，这类结构的万向接头都能发挥稳定的传动作用，结构紧凑没有多余的冗余设计，整体重量轻，安装拆卸都很方便，不需要专用工具就能完成对接装配。
