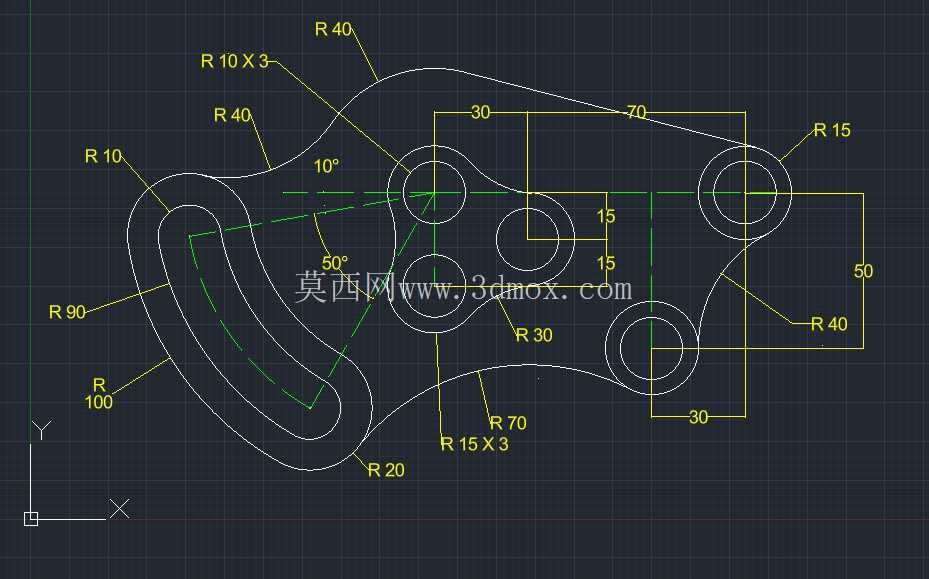

多圆弧轮廓机械连接定位板平面设计图

　　这类多圆弧组合的异形轮廓板件，在小型机电设备的内部连接定位场景中十分常见，多用于交流稳压类电气设备的内部构件安装定位，承担不同功能模块之间的位置固定、间距保持作用，避免设备运行过程中内部元器件出现移位、干涉问题。从结构设计逻辑来看，整个板件采用多段相切圆弧与直线段组合的外轮廓，所有圆弧衔接处均做相切约束，不存在尖锐棱角，既可以减少加工过程中的应力集中问题，也能避免装配时剐蹭相邻的电气线路与元器件。板件上分布的多个不同直径的圆孔，分别对应不同规格紧固件的穿装需求，部分带同轴多段圆弧的位置，是为适配带台阶的定位销或者衬套安装设计，能够在装配时快速完成定位，减少装配调整的工作量。从尺寸标注逻辑来看，

　　整个板件的尺寸基准选取左下角的坐标原点作为主基准，横向与纵向的定位尺寸均从该基准出发标注，各个圆弧的半径、圆心相对位置都做了明确标注，其中三处R15的圆弧、R10、R20、R30、R40、R70等不同半径的圆弧，分别对应不同位置的轮廓过渡需求，10度、50度的角度标注，用于确定斜向轮廓的倾斜角度，保证轮廓走向的唯一性，加工时不会出现尺寸歧义。板件的整体横向最大尺寸约为190单位，纵向最大尺寸约为120单位，整体厚度可根据实际安装场景的受力需求选取，常规应用下选取2-3mm厚度的冷轧钢板冲压或者线切割加工即可满足使用需求，安装时可通过板件上的五个圆孔完成与相邻构件的固定，所有孔位的位置精度控制在±0.

　　1mm范围内即可满足常规电气设备的装配要求。设计这类板件时，需要优先保证各段圆弧之间的相切关系，避免轮廓出现拐点导致加工时刀具轨迹突变，同时要核对所有孔位与外轮廓的最小壁厚，保证最薄处的壁厚不小于1.5倍板厚，避免安装紧固时出现板件变形问题。另外，板件左侧的长圆弧轮廓是为了避让设备内部的圆柱形元器件设计，右侧的内凹R40圆弧则是为了适配相邻模块的外凸轮廓，最大化利用设备内部的安装空间，减少整体设备的体积冗余。
