滑板车管状安装固定油架结构设计

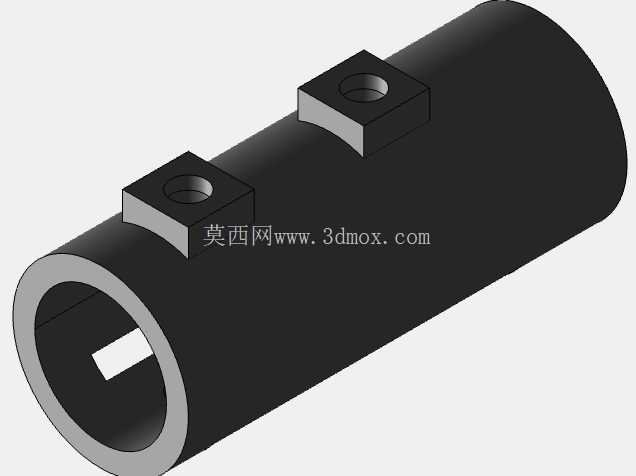

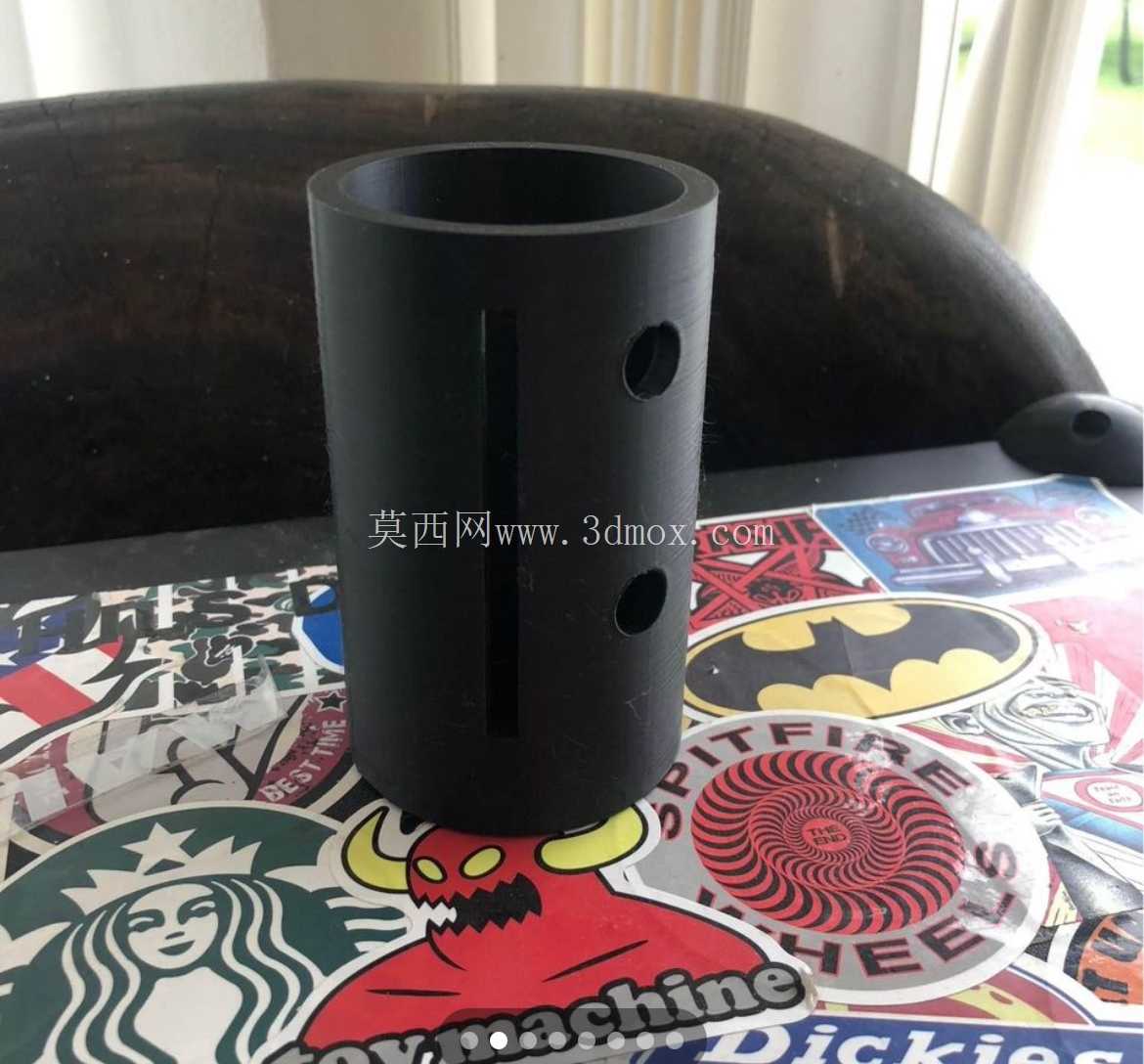

　　这款管状安装结构主要适配电动滑板车、小型代步滑板车的油路或储油部件固定场景，在短途代步出行设备的结构布局中，这类安装件承担着定位油路组件、避免行驶过程中部件晃动剐蹭的核心作用。日常使用中，滑板车需要应对铺装路面的小幅颠簸、转向时的侧向受力，以及折叠收纳过程中的磕碰，因此这类固定支架的设计需要兼顾安装便捷性与结构可靠性。从结构形态来看，主体采用空心圆管作为基础载体，一方面可以降低整体构件重量，适配滑板车轻量化的设计需求，另一方面空心内腔可直接作为油路通道或容纳储油衬套，减少额外管路排布带来的空间占用。圆管外壁设置两个带安装孔的凸台结构，凸台与圆管外壁采用圆弧过渡衔接，避免应力集中在长期振动工况下出现开裂问题，

　　安装孔的位置经过同轴度校验，可直接通过标准紧固件与滑板车的主梁架完成固定，不需要额外加工适配垫片。设计过程中优先考虑了安装边界的适配性，圆管的外径尺寸匹配常规滑板车主梁旁的预留安装间隙，不会与折叠机构、走线槽产生干涉，两个凸台的中心距对应车架上的标准安装孔位，装配时可直接对位锁紧，减少现场配钻的工序。圆管一端的内壁设置有定位卡槽，可与配套的油路接头形成周向限位，避免车辆行驶振动导致接头转动引发的密封失效问题，卡槽的深度与宽度经过公差匹配，既保证装配时的顺畅度，也能限制接头的转动自由度。管壁厚度的选取兼顾了强度与重量要求，经过受力仿真验证，在承受常规路面颠簸带来的冲击载荷时，管壁形变量控制在允许范围内，

　　不会出现挤压内腔管路导致油路不畅的问题。凸台部分的厚度略高于圆管外壁，安装时紧固件的压紧力直接作用在凸台平面上，不会对圆管主体造成挤压变形，同时凸台平面与安装孔保持垂直，保证锁紧时紧固件受力均匀，避免出现滑丝或局部应力过大的问题。这类结构在小型代步设备的油路固定场景中具备较强的通用性，调整圆管长度与凸台位置即可适配不同型号的滑板车安装需求，整体结构无复杂异形曲面，加工时可采用常规的型材切割、铣削工艺完成，不需要定制特殊刀具，能够有效控制生产加工的成本。
