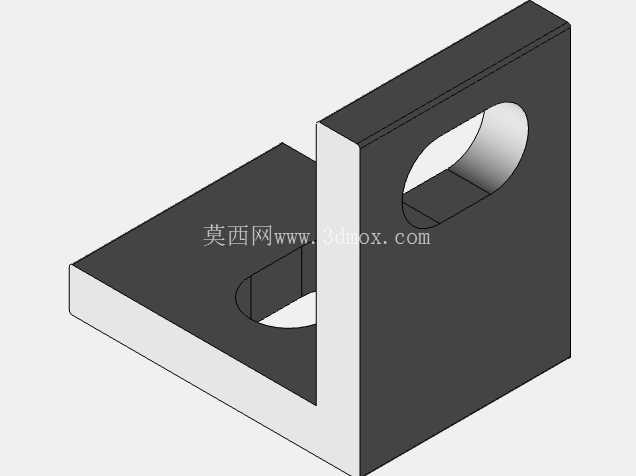

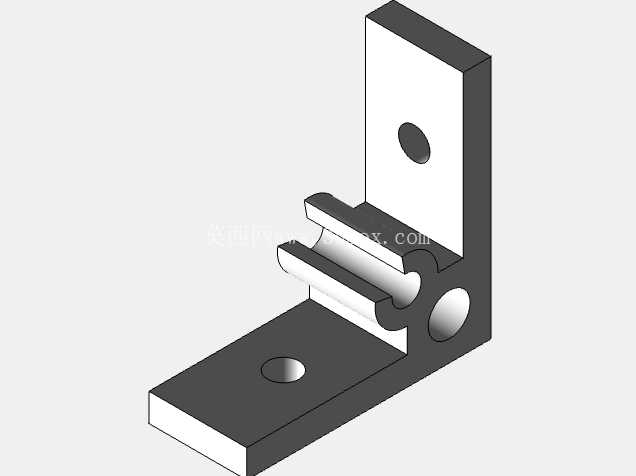

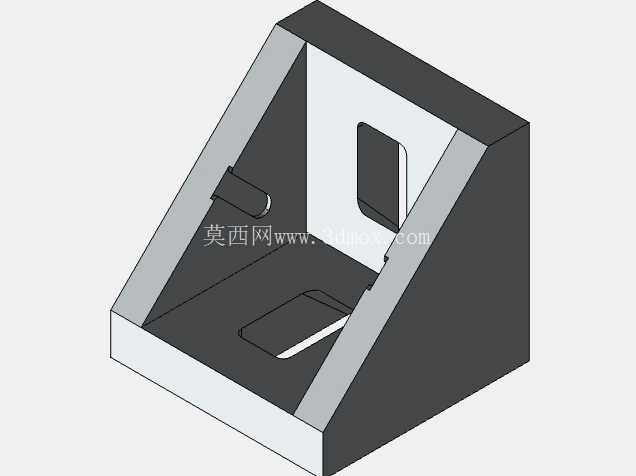

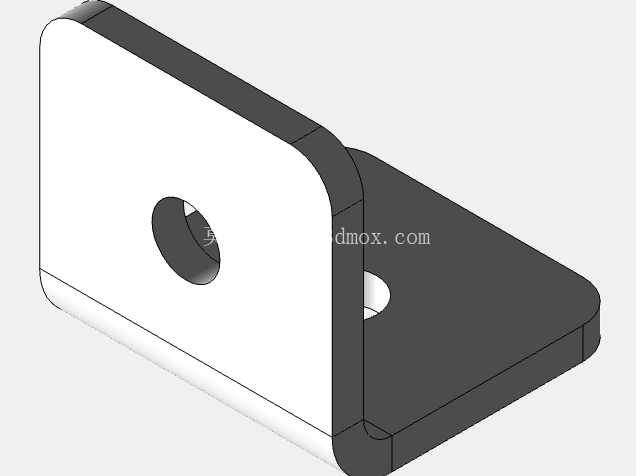

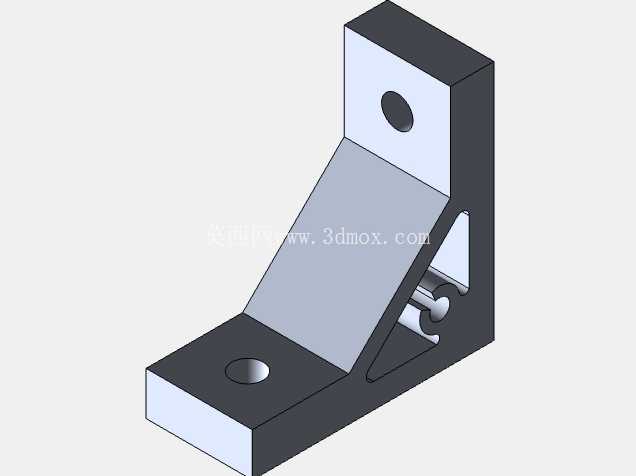

L型带腰型孔直角安装连接固定支架

　　这款L型直角连接支架，是工业装配场景里十分常用的支撑固定类零件，常应用在铝型材框架搭建、小型设备机架拼接、电气柜内部元件安装、输送线侧边附件固定等场景中，承担两个垂直方向构件的连接、承重与定位作用，替代传统的焊接直角拼接，无需现场做焊接打磨处理，拆装调整都十分便捷，适合模块化组装的设备架构使用。从结构设计来看，零件采用两个互相垂直的安装板一体成型结构，垂直板与水平板的厚度保持一致，板材边缘做了微小的倒角处理，避免装配过程中锐边划伤操作人员，也能减少应力集中带来的板材断裂风险。垂直安装板上开设了长圆形腰型孔，这类孔型的设计核心是预留安装调整余量，现场装配时可以根据对接件的实际安装孔位偏差，沿着腰型孔的长度方向微调固定位置，

　　抵消加工误差、装配累计公差带来的对位困难问题，不需要二次扩孔就能完成装配，大幅降低现场安装的调整难度。水平安装板上同样开设了对应尺寸的安装槽孔，用于和底部的支撑面或者横向型材做锁紧固定，两个板的孔位中心距经过适配性设计，匹配常用规格的螺栓尺寸，锁紧后不会出现板件翘曲、贴合不严的问题。从安装边界来看，这类支架的两个安装面的平面度有明确要求，装配时需要保证对接面完全贴合，避免出现点接触导致锁紧后支架受载变形，腰型孔的长度方向预留的调整行程，足够覆盖常规型材拼接时的孔位偏差范围，不需要额外加工修正孔位。零件的整体承重能力和板材厚度、安装螺栓的规格直接相关，选型时需要根据实际承载的静载荷、动载荷大小匹配对应厚度的规格，

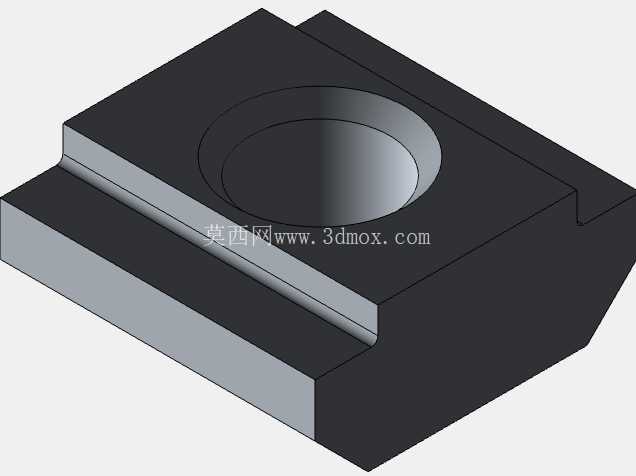

　　避免长期受载出现直角处弯折变形。在实际设备组装场景中，这类支架还可以搭配T型螺栓、法兰螺母使用，直接卡在铝型材的T型槽内完成固定，不需要额外在型材上打孔，适配主流规格的工业铝型材安装槽尺寸，也可以用在钢板机架的拼接场景中，通过螺栓锁紧实现两个垂直构件的刚性连接，相比角铁焊接的方式，后期设备改造、拆解移位时不需要做切割作业，拆装效率提升十分明显。设计这类支架时，直角处的过渡圆角是需要重点关注的细节，过小的内圆角会导致应力集中，在受冲击载荷时容易从直角根部开裂，合适的过渡圆角可以分散应力，提升零件的抗疲劳强度，同时外边缘的倒角也能去除板材剪切、冲压加工产生的毛刺，提升零件的装配安全性。
