PEDROLLO卧式直联离心泵结构设计

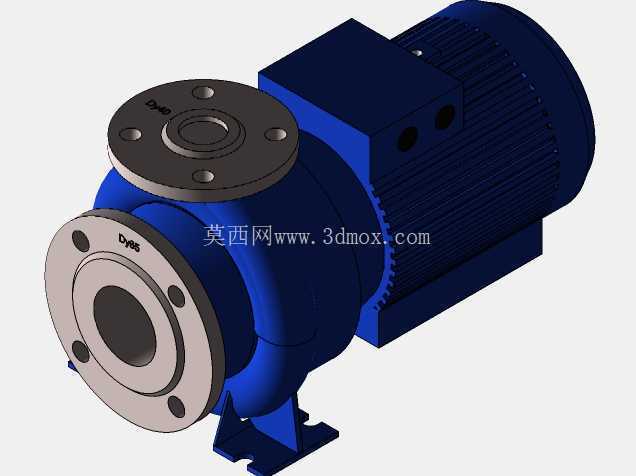

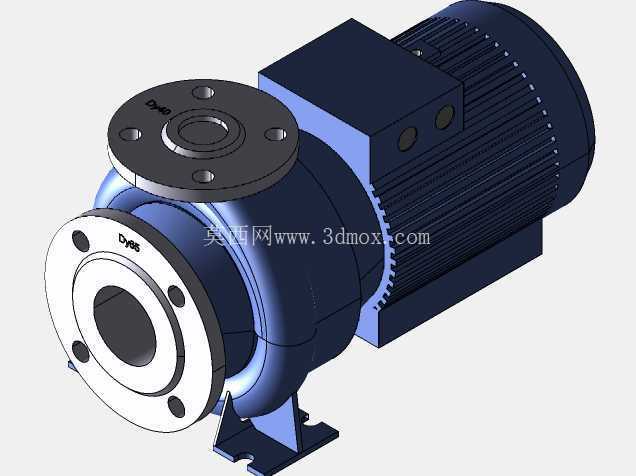

　　这款直联式离心泵的三维结构完全参照PEDROLLO F40-125A机型的实体测绘参数搭建，建模过程中优先还原了设备在民用供水、小型工业循环、暖通系统补水等场景下的安装适配逻辑，没有做多余的外观美化，所有结构特征都服务于实际装配与工况运行需求。从应用场景来看，该机型主打中小流量高扬程的清水输送工况，常见于独栋建筑增压供水、小型冷却循环系统、农田小片灌溉、水处理设备前置增压等环节，2.2kW的功率配置刚好覆盖1-3吨/小时流量区间下20米左右扬程的输出需求，适配多数民用与轻型工业场景的动力匹配要求，不会出现大马拉小车的能耗浪费，也能避免小功率机型长期过载运行的寿命损耗问题。

　　设备采用电机与泵体直联的共轴设计，没有额外的联轴器传动结构，这一设计思路核心是压缩整机轴向尺寸，降低安装时的轴向空间占用，同时减少联轴器传动带来的功率损耗与对中校准工作量，现场安装时只需要找平泵脚安装面，接好进出水管路与电源线即可完成部署，不需要额外做传动部件的对中调试，大幅降低现场安装的技术门槛。泵体部分采用蜗壳式流道设计，建模时完整还原了蜗壳截面从隔舌位置到出口法兰的渐变扩张结构，流道内壁做了平滑过渡处理，没有结构突变带来的紊流区，能有效降低流体在泵腔内的沿程阻力损失，提升水力效率。叶轮采用闭式离心结构，前后盖板的曲率完全匹配流体在叶轮内的运动轨迹，叶片出口角设置在25度左右，兼顾扬程输出与运行稳定性，叶轮与泵轴采用键连接加锁紧螺母的固定方式，能承受高速旋转下的轴向力与扭矩载荷，避免运行过程中叶轮窜动。

　　进出水口均采用标准法兰连接结构，进水口为轴向水平设置，出水口为垂直向上设置，法兰的螺栓孔分布、密封面尺寸完全匹配对应通径的管路法兰标准，现场配管时不需要额外做转接件，直接对接同规格管路即可，密封面预留了密封垫片的安装槽位，能避免高压运行时的渗漏问题。泵体与电机连接的连接架采用一体化铸造结构建模，既承担泵体的支撑作用，也作为电机与泵体的定位基准，连接架上设置了排水孔与观察孔，当机械密封出现渗漏时，液体可以从排水孔排出，不会渗入电机轴承腔造成电机损坏，观察孔可以不用拆解泵体就查看机械密封的渗漏情况，方便日常运维检查。

　　安装边界方面，整机底部设置了一体式铸造安装脚，安装脚的螺栓孔间距、孔径都按照实际机型的安装尺寸还原，安装时需要预留的轴向尺寸从电机尾端到进水口法兰端面约为520mm，径向尺寸从安装脚底面到电机顶部约为280mm，进水口中心距离安装底面的高度为130mm，出水口法兰端面距离泵轴中心的高度为125mm，这些尺寸参数都在建模时做了精准还原，结构设计人员在做设备布局时可以直接调用模型核对安装空间，不需要再额外核对二维样本的尺寸参数，避免出现空间干涉问题。泵轴的密封采用内置式机械密封结构，建模时还原了动环、静环、弹簧、辅助密封圈的完整装配关系，机械密封的安装腔尺寸完全匹配标准件规格，后期维护更换时可以直接采购对应规格的标准密封件，不需要定制非标配件。

　　电机部分的散热筋结构、接线盒位置、吊环安装孔都做了1:1还原，散热筋的分布方向顺着电机旋转的气流方向设置，能在电机运行时通过自带的风叶形成顺畅的散热风道，保证电机在连续运行时的温升在允许范围内。接线盒设置在电机顶部，预留了电缆进线的密封接头安装位置，现场接线时可以从顶部或者侧面进线，适配不同的布线方向。整机的重量分布经过优化，重心落在安装脚的支撑范围内，运行时的振动幅度控制在很小的区间，安装时不需要做特别厚重的减震基础，普通的水泥基础或者型钢支架都可以满足安装要求，降低基础施工的成本。在做管路系统设计时，这款模型可以直接嵌入到整体管路装配中，核对泵与管路、阀门、周边设备的相对位置，提前排查安装干涉问题，也可以用来做运维空间的模拟，预留出后期拆解叶轮、更换机械密封需要的操作空间，避免设备安装完成后出现维护操作空间不足的问题。
