2U型铝阳极氧化电子设备安装壳体

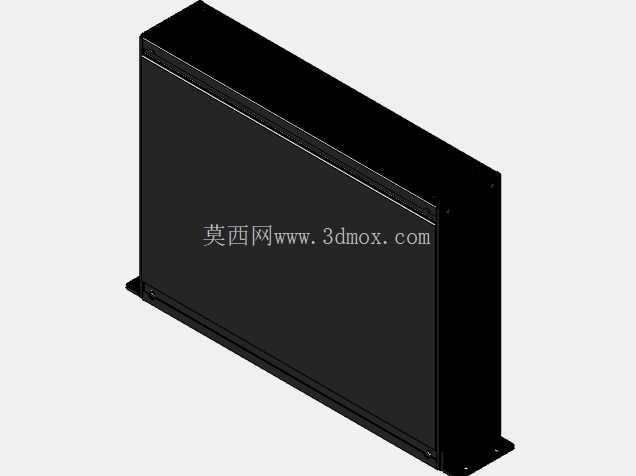

　　这款2U规格的铝制阳极氧化壳体，是面向工业电子设备集成场景开发的安装承载结构，日常多被用于电力稳压模块、工业通讯中继单元、小型信号调理设备的外置封装，在工业控制柜、壁挂式设备安装位、桌面式测试工装架上都能见到同类型结构的应用。从结构设计逻辑来看，壳体采用拼接式铝型材组合方案，主体侧板与上下盖板通过隐藏式卡扣配合侧边紧固螺丝完成装配，既保证了拼接后的整体结构刚性，也避免了外露螺丝破坏外壳的平整性，阳极氧化的黑色表面处理层，一方面提升了铝材表面的耐磨抗腐蚀能力，适配车间多尘、存在轻度凝露的工业使用环境，另一方面哑光黑的表层也能减少光线反射，避免在设备运维巡检时对操作人员造成视线干扰。壳体两侧预留的带安装孔固定耳，

　　是结构设计里重点考量安装边界的部分，固定耳的开孔间距匹配标准机柜的立柱安装孔位，既可以直接固定在19英寸标准机柜的层板托架上，也能通过L型转接支架固定在墙面安装背板上，安装时不需要额外对壳体进行二次打孔加工，降低现场安装的加工工作量。壳体内部预留了统一的PCB安装螺柱位，螺柱的高度经过匹配计算，既可以容纳常规厚度的印刷电路板，也预留了板载接插件的插拔操作空间，不会出现接插件与壳体内壁干涉的问题；壳体前后端面的开口尺寸，适配标准的DB型接插件、接线端子排、电源输入插座的安装尺寸，设计人员在做内部电路布局时，不需要额外对壳体开口进行二次修锉，能直接匹配常规工业接插件的安装公差。从外形尺寸的边界控制来看，

　　2U的高度规格严格遵循通用机架设备的尺寸规范，壳体深度方向的尺寸控制在常规短款设备的范围内，既不会因为深度过大挤占机柜后部的走线空间，也不会因为深度过浅导致内部电路板无法完整容纳。壳体侧边设计的细密散热筋结构，和铝型材本体是一体挤出成型的，不需要额外加装散热风扇，就能通过金属壳体的热传导，把内部电路工作产生的热量传导到外部环境中，适合对噪音有要求的办公区配套工业设备、无人值守的户外壁挂设备使用，减少了风扇转动带来的积尘、噪音以及转动部件失效的维护成本。在做三维建模时，这款壳体的所有安装孔位、拼接止口、固定耳位置都严格按照实物的装配公差做了还原，结构设计人员在做整套设备的装配校验时，可以直接调用该模型完成虚拟装配，检查接插件位置、安装固定位是否和周边其他部件存在干涉，提前规避实际装配时出现的尺寸不匹配问题，减少实物打样后的修改次数。
