220伏壁式插座面部出线结构设计

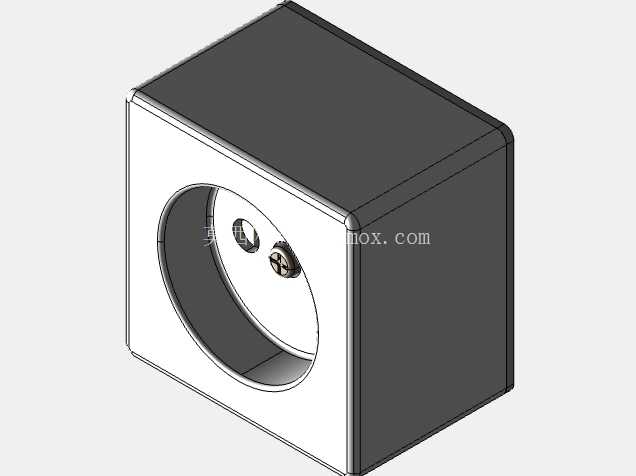

　　这款220伏壁式插座的面部出线结构，主要适配民用住宅、商用办公空间、工业辅助区域的墙面暗装供电场景，作为墙面供电终端的核心出线衔接部件，承担着内部接线端与外部用电插头的对接防护、结构定位作用。从实际使用场景来看，这类面部出线结构需要兼顾墙面安装后的齐平美观度，以及日常插拔插头时的结构抗形变能力，避免长期插拔导致的面板松动、接线端移位问题。设计过程中首先考虑了暗装底盒的安装边界，整体外轮廓采用方正的嵌入式结构，能够匹配常规86型暗装底盒的安装尺寸，面板与底盒的扣合位置预留了均匀的装配间隙，既可以抵消墙面抹灰、瓷砖铺贴带来的尺寸公差，也能避免后期热胀冷缩导致的面板起翘。面部的圆形出线区域做了下沉式台阶设计，

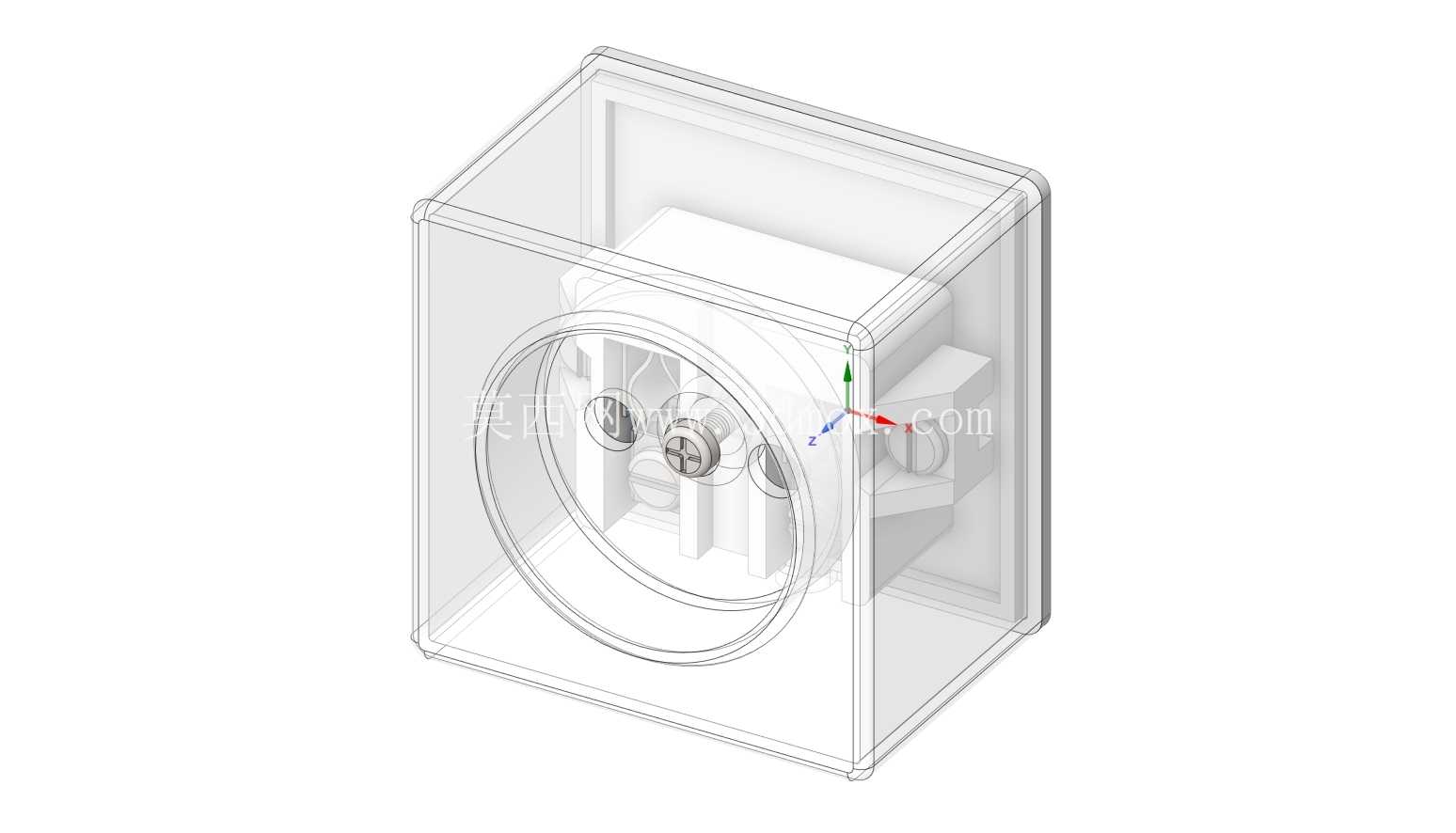

　　插头插入后能够与面板表面完全贴合，不会出现缝隙外露、积灰积污的问题，圆形区域内部的接线端子固定位做了加强筋结构，从透明线框结构可以看到，内部的螺丝固定柱与壳体做了一体化连接，接线时拧动固定螺丝不会造成柱体断裂，同时端子之间设置了隔离挡片，避免接线过程中铜线外露引发的短路风险。结构设计时特意将接线端的朝向做了倾斜调整，电工安装接线时不需要完全探入底盒内部，在面板预装阶段就可以完成火线、零线、地线的初步固定，扣合面板后再做最终的紧固，大幅降低暗装场景下的接线操作难度。壳体的壁厚做了均匀化处理，所有转角位置都设置了圆角过渡，既可以提升注塑成型时的熔体流动性，减少缺胶、缩痕问题，也能避免安装时锐角划伤施工人员。

　　面部出线口的边缘做了微小的倒角处理，插头插入时能够自动导正位置，不会出现插脚卡滞、对位不准的情况，长期使用后即使面板出现轻微的位置偏移，倒角结构也能保证插头顺利插拔。从安装边界来看，整个结构的嵌入深度控制在常规暗装底盒的允许范围内，不会与底盒内的预留线缆、弯折部位产生干涉，面板外边缘超出底盒的尺寸刚好覆盖墙面开孔的毛边，不需要额外做收边处理。内部的线缆容纳空间做了优化，能够容纳常规2.5平方毫米铜芯线的弯折余量，即使是多股软线接线，也有足够的空间放置压线端子，不会出现扣合面板时挤压线缆、破坏绝缘层的问题。
