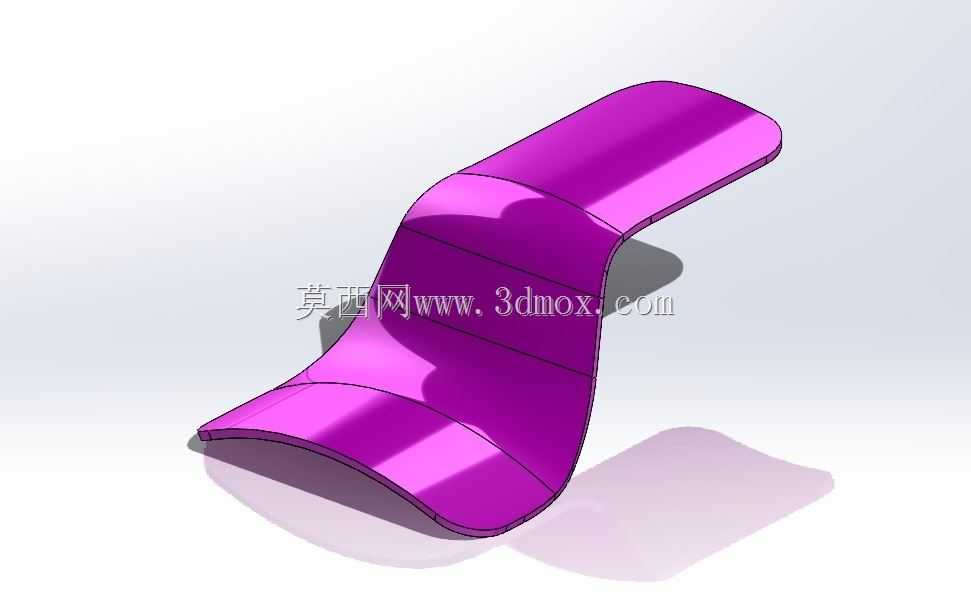

流线型曲面承托覆盖构件三维设计

　　做了十几年结构设计，碰到这类自由曲面的承托覆盖件，第一反应不是先拉曲面，而是先捋清楚它的实际使用边界。这类构件大多用在需要平滑过渡、避免尖锐棱角的设备外露部位，比如小型消费电子的承托底座、医疗检测设备的接触面护板、或者是工位操作台的人体工学托板，核心作用是在覆盖内部安装结构的同时，给接触对象提供顺滑的支撑面，不会出现棱边剐蹭、应力集中的问题。

　　设计这类曲面件的时候，最先要卡的是安装边界的硬尺寸，也就是两端平直安装边的孔位间距、安装面的平面度要求，这部分是和设备基座直接配合的，公差不能放太松，不然装上去会出现翘边、贴合不严的问题。中间的过渡曲面不能随便做曲率突变，我当时做这个结构的时候，先把两端安装面的基准面定死，然后用引导线控制曲面的起伏弧度，特意把曲面的曲率变化控制在连续G2以上，不然不管是后期做钣金折弯还是注塑成型，都会出现表面光影不顺、甚至成型后应力残留导致变形的问题。

　　从实际使用场景来说，这种曲面承托件的接触面不能有局部凹陷，不然放上去的物件会出现晃动，我在建模的时候特意做了曲面的曲率分析，把整个支撑面的曲率半径控制在合理区间，既保证支撑的时候有足够的贴合度，又不会因为曲面弧度过大导致物件放置不稳。厚度方向的参数要结合加工工艺来定，如果是用钣金冲压的话，料厚选1.2到1.5mm的冷轧板就足够，两端的安装边要做压边处理，避免安装的时候边缘割手，同时也能提升整个构件的刚性，不会因为长期承重出现中部塌陷的问题；如果是用ABS注塑的话，壁厚要控制均匀，背面可以加几条浅的加强筋，筋的厚度不能超过壁厚的0.6倍，不然表面会出现缩痕，影响外观质量。

　　很多新手做这类曲面件的时候，容易光顾着造型好看，忽略了实际安装的操作空间，比如两端安装孔的位置，要留够扳手或者电动螺丝刀的操作空间，不能把孔位设在曲面的弧面上，不然拧螺丝的时候工具会打滑，根本没法锁紧。我在设计的时候特意把两端的安装边做了15mm宽的平直段，安装孔中心距离边缘留了8mm的安全距离，既保证安装的时候有足够的操作空间，也不会因为孔位离边缘太近导致安装边开裂。

　　另外这类外露的覆盖件，边缘的处理非常关键，不能直接留剪切边，我在建模的时候给整个外边缘做了R1.5的圆角过渡，如果是钣金件的话后续还要做滚边或者打磨处理，避免安装和使用过程中划伤操作人员。曲面的脱模斜度也要提前考虑，不管是冲压模具还是注塑模具，沿着出模方向要留至少1度的斜度，不然成型后脱模困难，会把表面拉花，增加后续抛光的工作量。

　　从受力角度来说，这个构件的主要受力点在中部的承托区域，我在做结构分析的时候，模拟了5kg的均布载荷加载在支撑面上，最大变形量控制在0.2mm以内，完全能满足日常使用的刚性要求，不会因为承重出现明显的形变。如果是用在有防滑需求的场景，还可以在曲面表面做细微的晒纹处理，不用额外贴防滑垫，就能提升接触面的摩擦力，防止放置的物件滑落。

　　很多人觉得自由曲面就是随便拉个形状好看就行，其实工业设计里的每一段曲面都有它的功能意义，这个构件的曲面弧度不是为了造型而做的弧度，而是结合了人体工学或者物件放置的贴合需求，比如如果是作为手臂托板的话，这个弧度刚好贴合小臂的自然弯曲角度，长时间放置也不会有硌手的感觉；如果是作为小型工件的承托板，平滑的曲面不会刮花工件表面，取放的时候也不会因为有棱角出现卡顿。

　　建模的时候我特意把整个曲面的参数做了全关联，要是后续需要调整安装孔位的间距或者曲面的弧度，直接修改对应的草图参数就能整体更新，不用重新补面，能给后续的改型节省不少时间。两端的安装边和中部曲面的过渡位置，我做了相切约束，不会出现接痕，后续出工程图的时候也能直接提取边线标注尺寸，加工方拿到图纸就能直接编排工艺，不用反复确认曲面的连接关系。

　　实际生产的时候，这类曲面件如果是钣金加工，要先做下料、然后用成型模压出曲面弧度，最后做冲孔、折边、表面处理，整个工艺路线要在建模的时候就考虑到，不能设计出那种没法脱模或者没法冲压的负角结构，我在检查模型的时候特意把所有可能出现负角的面都做了调整，保证不管是冲压还是注塑都能顺利出模，不用做复杂的抽芯结构，能有效降低模具的加工成本。
