适用于3D打印的轻量化转向操控盘结构

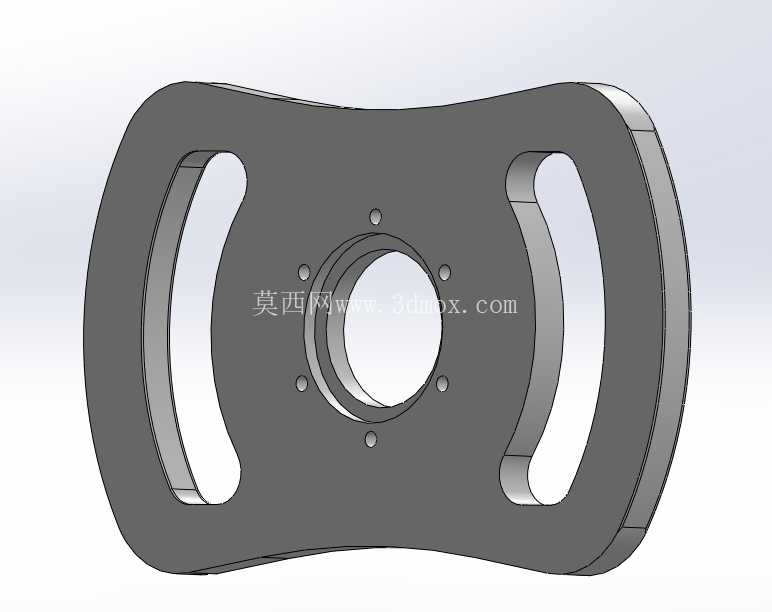

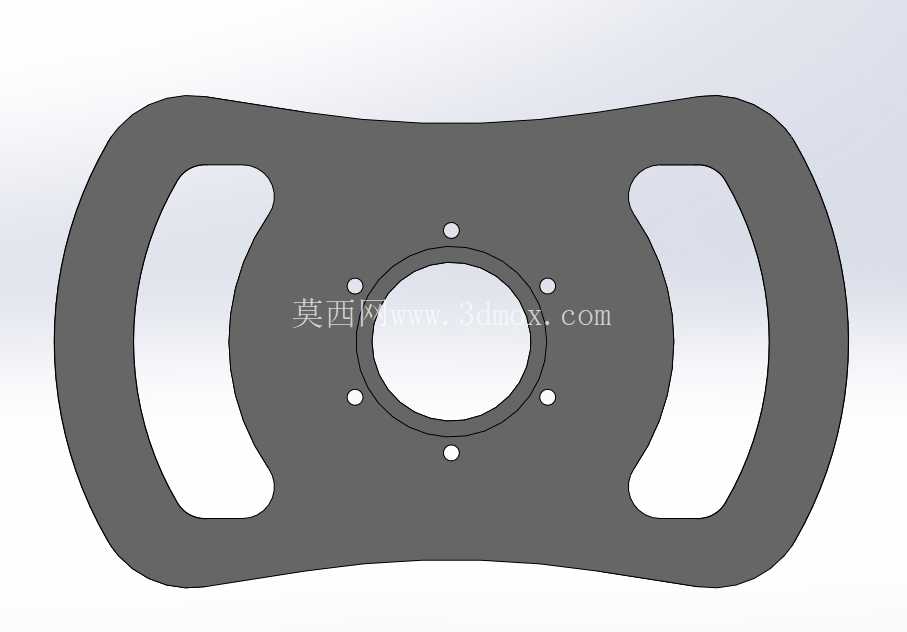

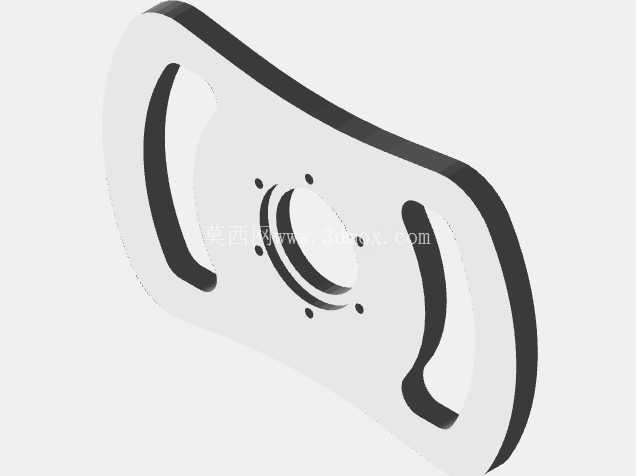

　　这款转向操控盘的设计，最初是面向小型定制化代步载具、娱乐卡丁车以及DIY改装作业场景的操控需求开发，区别于量产车型上采用的金属骨架包覆式方向盘，该结构完全适配FDM类3D打印工艺的成型特性，无需额外支撑即可完成整体打印，大幅降低小批量试制阶段的加工成本。从结构受力逻辑来看，设计阶段针对日常操控过程中最容易出现应力集中的握持边角位置做了静态力学仿真验证，确认结构可承受边角位置施加的500N径向载荷，不会出现开裂或塑性形变，完全满足非道路类小型载具的操控强度要求。整体外形采用对称式腰型轮廓，两侧预留的大尺寸镂空区域一方面是为了减少打印过程中的材料消耗，降低单件打印的重量，另一方面也能形成自然的握持限位，

　　操作人员双手搭在镂空两侧的弧形边框上时，无需刻意调整位置就能找到稳定的握持点，转向施力时的力传递路径更直接，不会出现打滑脱手的情况。中心位置的阶梯式安装孔是整个结构的定位基准，孔周均匀分布的六个小孔用于和转向轴的连接法兰做螺栓固定，安装时可以根据不同转向轴的法兰孔距调整适配，安装边界预留了足够的法兰避让空间，不会出现安装干涉的问题。两侧的握持边框做了等厚度的圆角过渡处理，既避免了3D打印过程中出现应力层裂的问题，也能提升长时间握持的触感，不会因为棱角产生硌手的不适感。结构的壁厚设计充分考虑了常用PLA、PETG等打印材料的力学特性，主体壁厚控制在4mm，安装孔位周围做了局部加厚处理，避免螺栓锁紧时出现孔位开裂的问题。

　　在实际应用场景中，这款结构除了可以直接用于小型非道路载具的转向操控，也可以作为模拟驾驶设备的操控配件使用，或者改装为小型机械设备的手摇操控盘，适配不同的安装轴径时只需调整中心安装孔的尺寸即可，整体结构的修改余量充足，不需要对主体受力框架做大幅调整就能满足不同场景的安装需求。设计过程中特意规避了传统方向盘上的多余装饰结构，所有曲面和镂空都服务于受力优化和打印工艺需求，没有冗余的结构特征，打印完成后仅需简单去除支撑毛边即可直接投入使用，不需要额外的后处理工序。
