码头调平机独立式承载框架结构设计

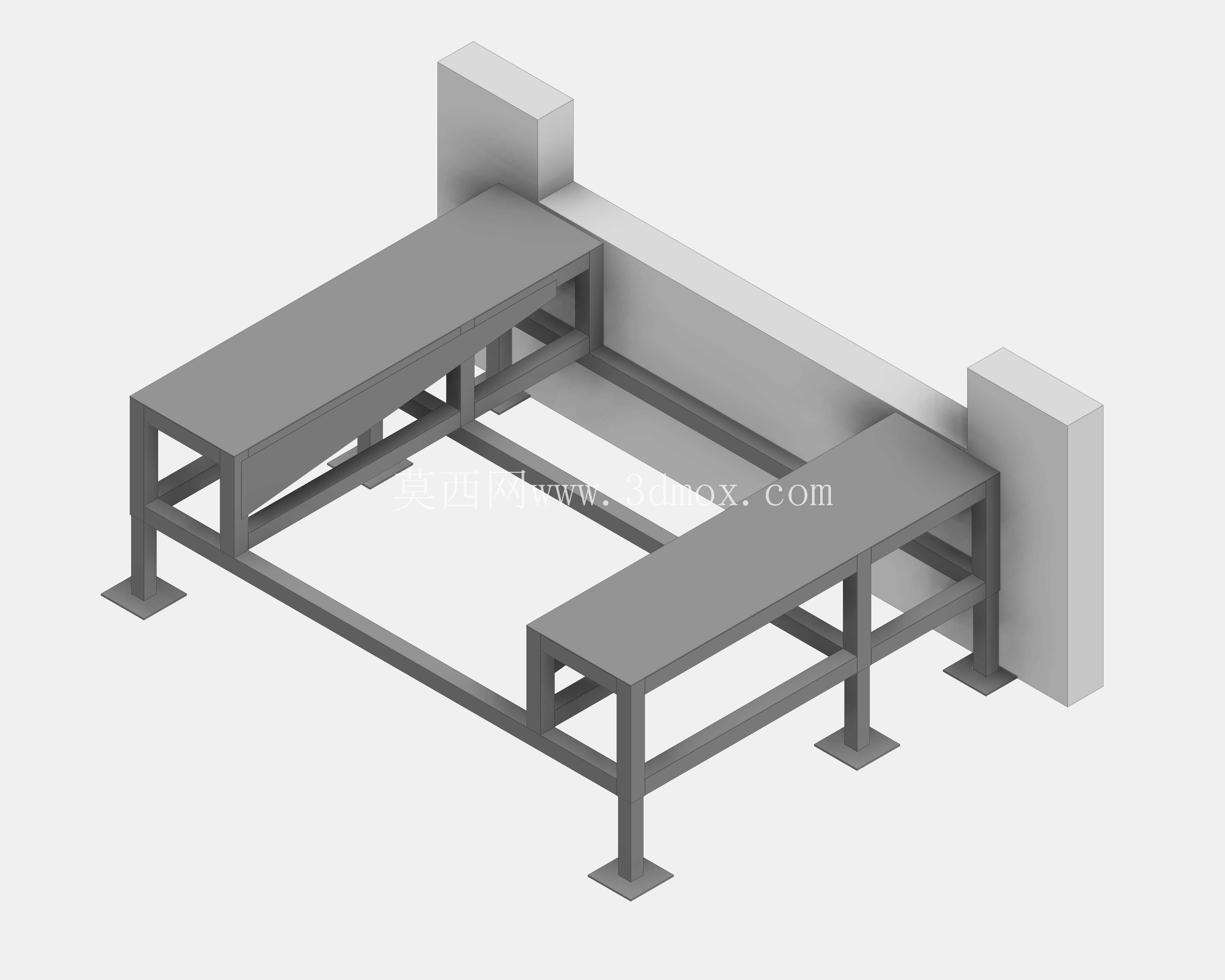

　　该框架作为码头调平机的核心承载基体，主要应用于港口集装箱装卸区、散货码头泊位的货物转运衔接场景，承担调平作业过程中全部动静态载荷的传递与支撑作用，解决码头岸线与运输车辆、装卸设备之间的高度差适配问题，保障装卸作业过程中货物流转的平稳性。从结构设计逻辑来看，整体采用双侧对称长梁布局，两侧平行设置的纵向承载梁通过横向连接构件形成稳定的框型受力体系，底部配置带安装孔的方形支脚，可直接通过膨胀螺栓或预埋焊接方式固定在码头混凝土基础上，支脚位置经过受力核算，对应纵向梁的主要受力节点，避免梁体出现悬臂受力导致的挠度超标问题。框架两端设置的立式挡块结构，一方面作为调平平台的行程限位基准，限制平台升降过程中的横向偏移量，

　　另一方面可承受装卸作业中货物、托盘意外碰撞产生的侧向冲击力，避免核心升降构件受外力损坏。纵向承载梁采用箱型截面设计，相比同重量的型钢构件具备更高的抗弯扭性能，可适配不同吨位的叉车、托盘车通行需求，梁体内部设置的横向加劲肋按照载荷分布梯度布置，在叉车轮压集中作用的区域加密肋板间距，防止长期交变载荷作用下梁面出现局部凹陷变形。安装边界方面，框架整体为落地式安装结构，不需要对码头原有地面做大规模开挖改造，仅需按照支脚安装孔位定位预埋固定件即可完成装配，框架内空区域预留了足够的安装空间，可容纳调平机的升降驱动机构、液压管路、电气布线等组件，两侧梁体的上平面作为调平平台的滑动导向基准面，加工精度满足平面度公差要求，

　　保障平台升降过程中的运行顺畅度。在实际工况适配性上，框架的高度尺寸匹配常规码头岸线与货运车辆的高度差范围，两侧挡块的间距适配标准集装箱托盘、通用工业托盘的通行宽度，可覆盖绝大多数码头装卸作业的尺寸需求，结构所有外露棱边均做倒角处理，避免作业过程中剐蹭货物或对操作人员造成磕碰伤害，整体焊接节点均按照重载工业结构标准设计，焊后做去应力处理，减少长期使用过程中的结构变形量。
