交流稳压器用粉色异形连接固定支座

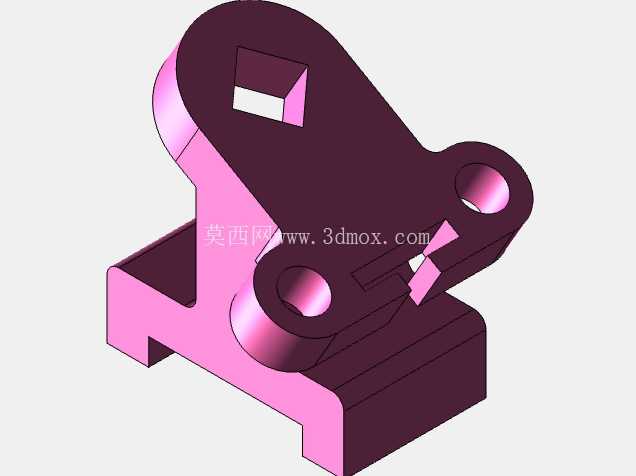

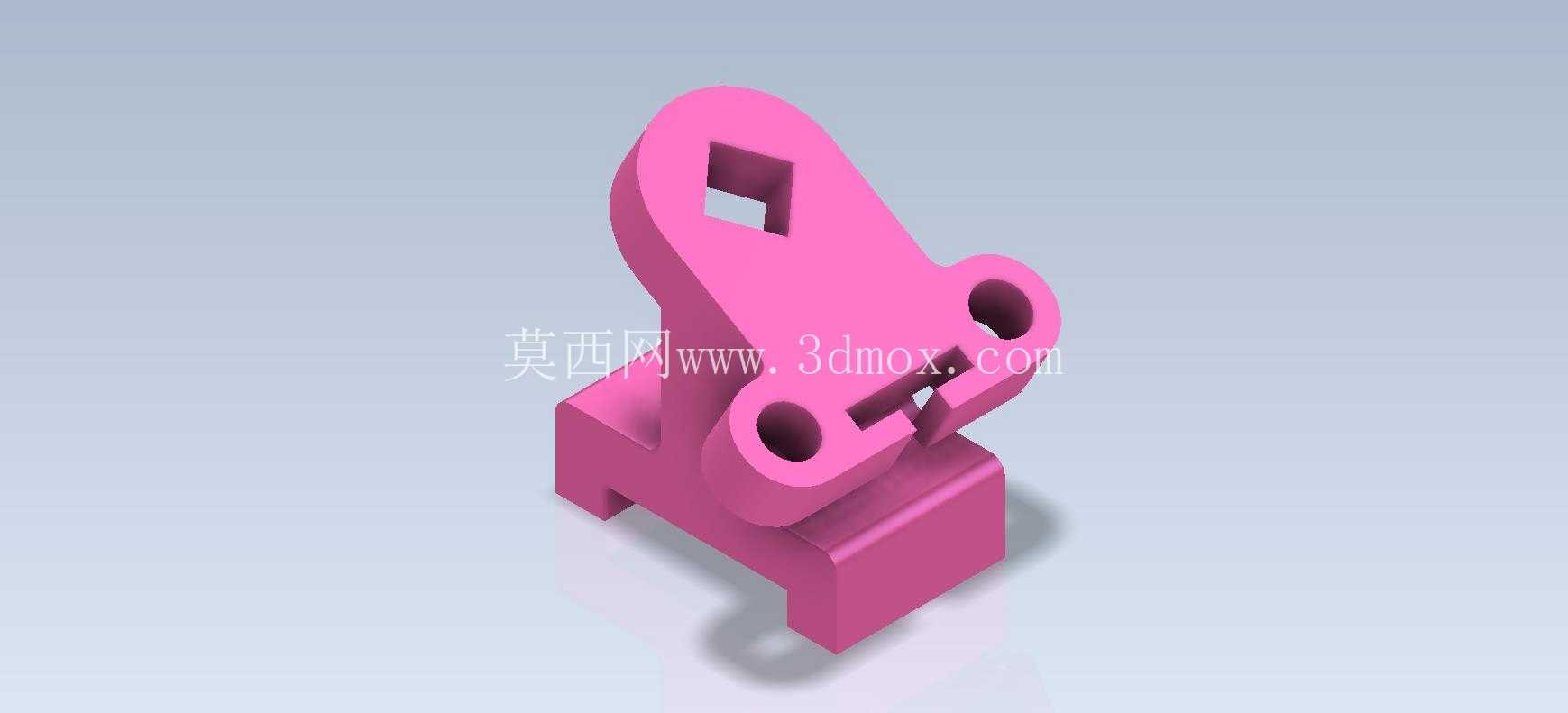

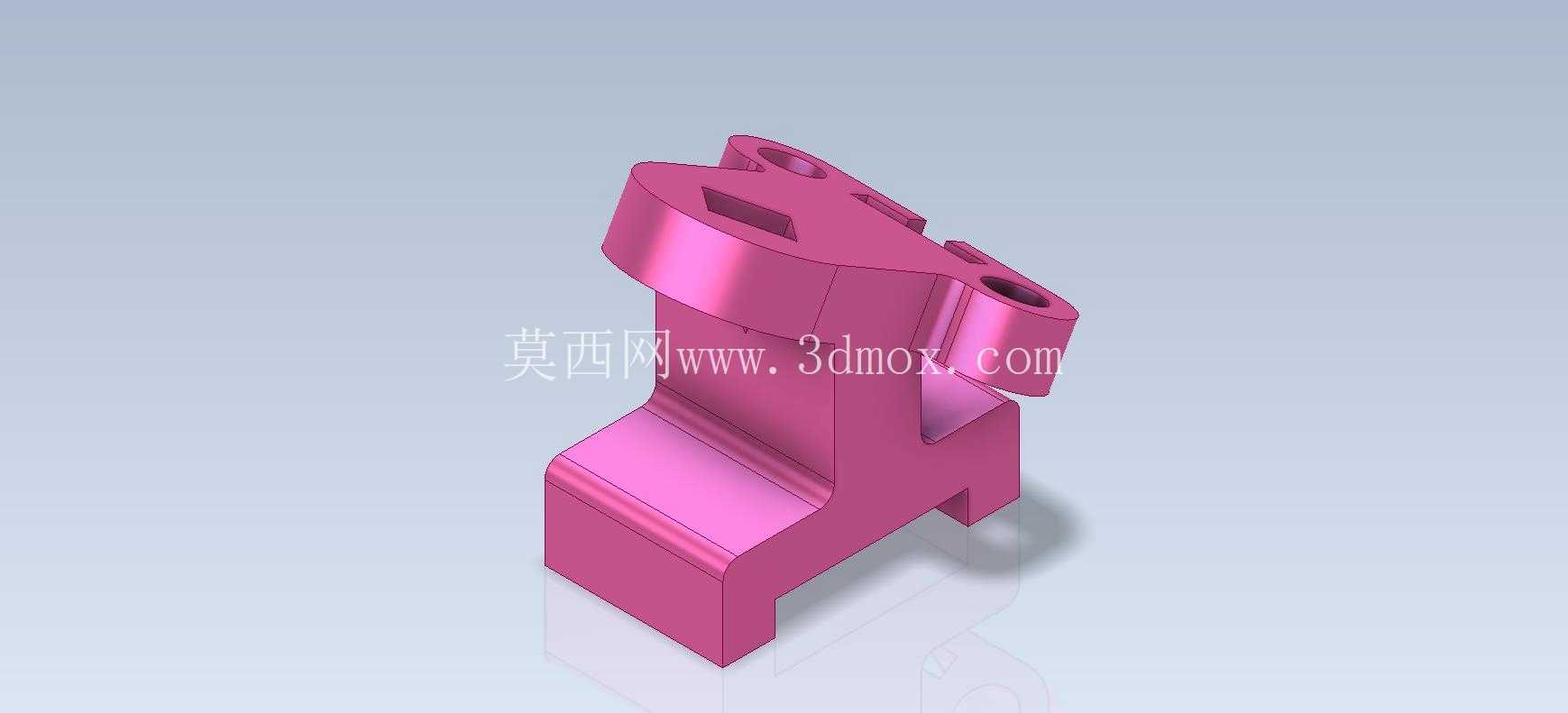

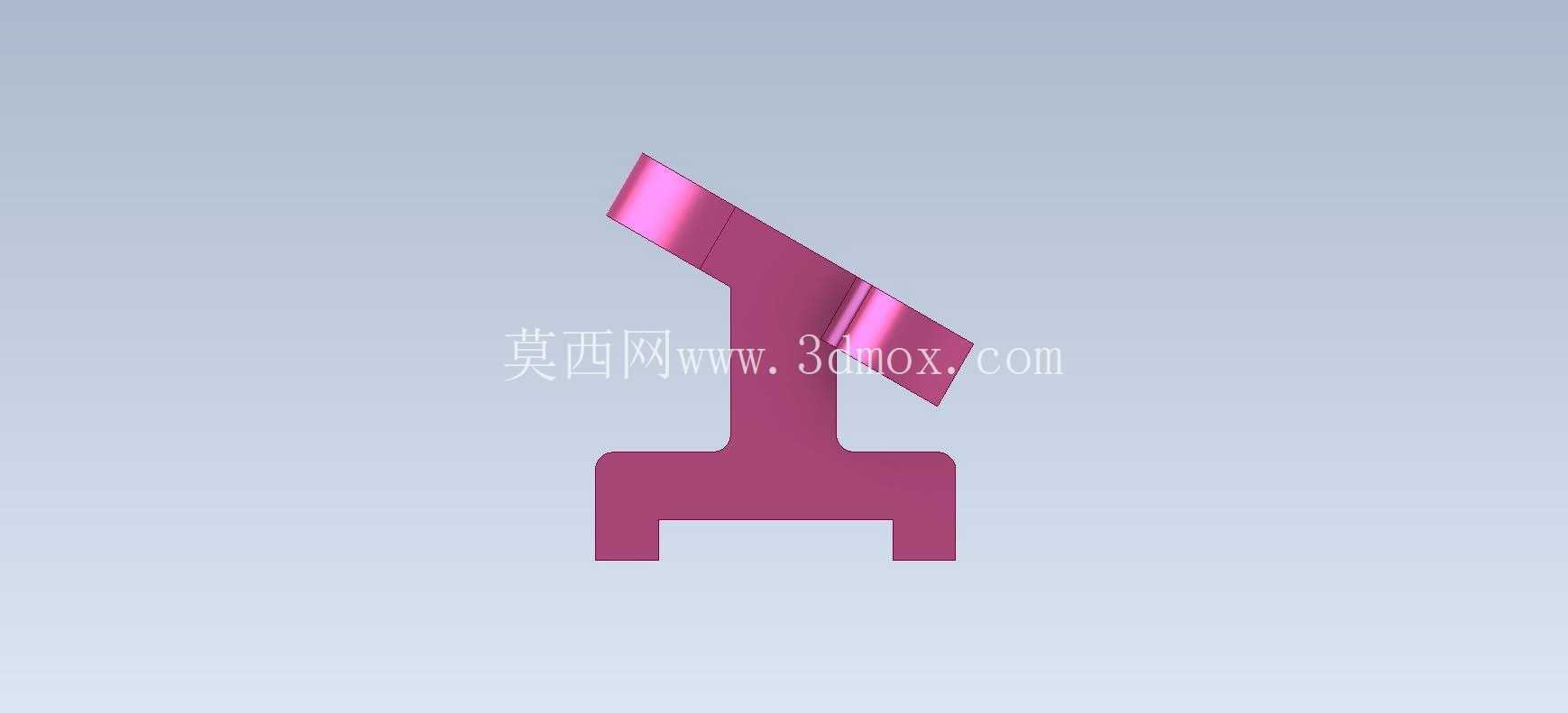

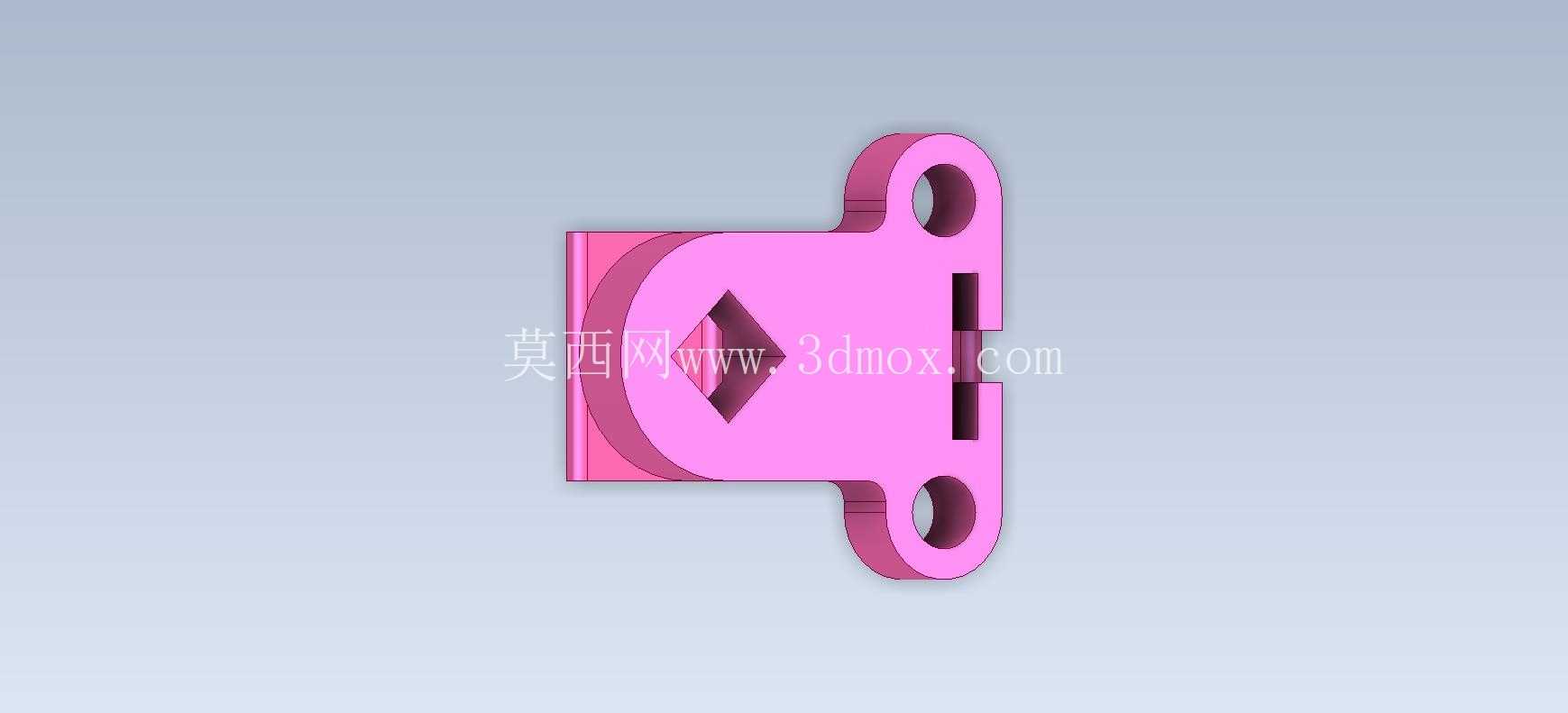

　　该零件为交流稳压器内部的连接固定支座，属于电源设备内部的结构承载类零件，主要用于稳压器内部功能模块的安装定位，承担模块承重、位置约束以及相邻部件的连接传导作用，在民用小功率交流稳压器、工业级线性稳压电源的内部装配场景中均有适配空间。从结构设计来看，零件采用一体化注塑或粉末冶金成型思路，底部为矩形实心基座，是整个零件的安装基准面，基座底面平面度要求控制在0.05mm以内，保证安装后与设备内部安装板的贴合度，避免装配后出现翘曲影响上部模块定位精度。基座向上延伸出带菱形镂空的立板结构，菱形镂空并非单纯减重设计，其四个边分别对应立板的应力传导方向，可在不降低立板结构强度的前提下减少材料用量，同时为内部走线预留穿设空间，

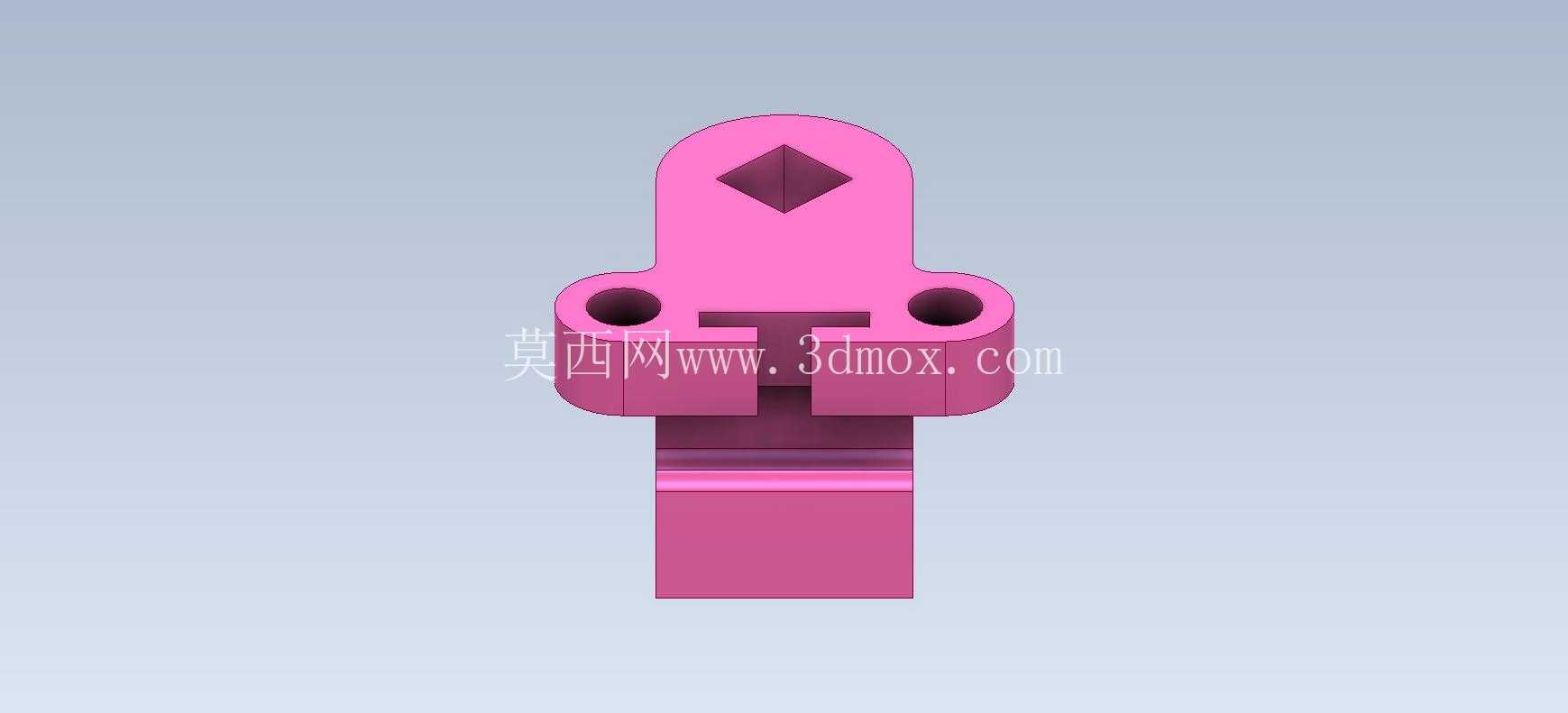

　　立板上部的两个同轴通孔为铰接安装位，孔位同轴度公差控制在Φ0.03mm，用于铰接可活动的压接模块，实现稳压模块的快拆与压力自适应调节，立板中部的缺口结构为卡扣让位槽，用于配合设备内部的弹性卡扣实现零件本身的免螺丝快速装配，减少装配工序耗时。零件整体外形尺寸控制在长42mm、宽28mm、高56mm的边界范围内，安装时底部基座通过两个M3螺丝孔固定在设备内部的绝缘安装板上，上部铰接位的中心高度距离安装基准面为48mm，适配常规1000W以内交流稳压器的内部安装空间，不会与周边的电容、调压线圈等部件产生干涉。设计过程中优先考虑了装配效率与结构可靠性的平衡，所有棱边均做了R0.5mm的圆角处理，避免装配时划伤操作人员或破坏导线绝缘层，

　　立板与基座的连接位置做了三角加强筋结构，筋板厚度为2mm，可承受上部铰接模块15N的持续下压力而不产生塑性变形，满足稳压器长期运行的结构稳定性要求。该零件的建模过程适合作为三维CAD基础练习案例，通过拉伸、切除、圆角、加强筋等基础特征即可完成全参数化建模，建模过程中可重点练习孔位同轴度控制、安装基准面的选择、应力集中位置的结构优化等基础设计技能，帮助初学者建立从功能需求倒推结构设计的思维逻辑，理解结构设计中“形式追随功能”的核心原则，避免为了造型而做无意义的结构设计。
