带式分离机对齐间距导向结构设计

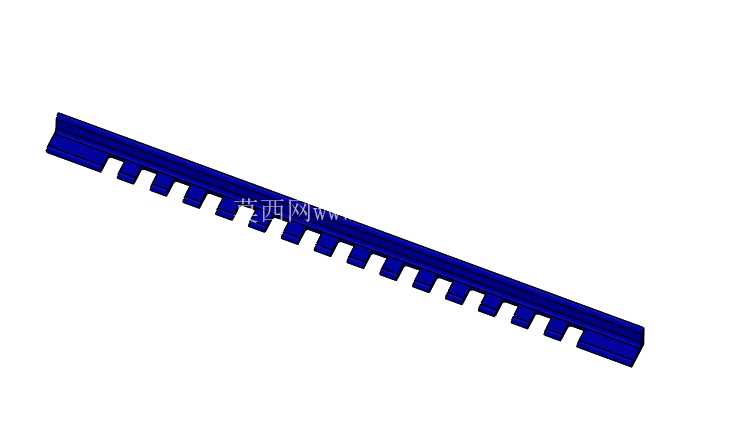

　　在带式输送、物料分选类生产线的长期运维过程中，多传动带跑偏、间距失准是导致设备非计划停机的高频诱因，这类故障轻则造成物料分选精度下降、输送卡滞，重则引发带体异常磨损、驱动负载陡增，甚至出现传动带扯断的恶性事故。本次设计的带式分离机导向限位结构，正是针对多带并行传动场景下的对齐与间距保持需求开发，可直接适配各类带式分离、多通道输送设备的传动段改造与新机装配。从结构功能来看，该部件为长条形一体化限位基体，沿长度方向等距分布有与传动带厚度匹配的卡槽，每个卡槽的侧壁可同时约束对应传动带的两侧边位置，从物理层面杜绝带体运行过程中的横向窜动，既保证相邻传动带之间的间距始终维持在设计公差范围内，也能让每根传动带保持与驱动辊、从动辊的平行对齐状态，

　　避免带边与机架发生剐蹭磨损。设计过程中优先考虑了安装便捷性与长期运行的耐用性，基体采用等截面结构设计，可根据设备的实际传动幅宽直接裁切对应长度，无需额外开模定制；卡槽的槽口做了微小的导入倒角，装配时无需精准对位即可将传动带顺利卡入槽位，大幅降低现场装配的对位难度，也能在设备运行初期减少带边与槽口的硬接触磨损。从安装边界来看，该部件的安装基面为平面结构，可通过螺栓直接固定在传动段的机架横梁上，安装位置需设置在驱动辊与从动辊之间的带体回程段下方，与带体非工作面保持轻微接触即可，无需额外施加张紧力，不会额外增加驱动系统的负载。卡槽的深度设计经过反复校核，既能够提供足够的横向限位力，又不会过度包裹带体影响带体正常的纵向传动，

　　同时预留了带体长期运行后轻微拉伸变形的余量，避免出现卡带问题。在实际应用场景中，该结构可广泛用于食品分选、电子元器件分拣、轻工物料输送等采用多带并行传动的带式分离设备，替换原有易磨损的导向轮、侧挡条等零散限位部件，减少设备日常运维的备件更换频次；一体化的结构也避免了零散部件安装时的累积误差，能让多根传动带的对齐精度长期保持稳定，保障设备连续平稳运行，降低因带体错位导致的物料漏选、卡滞等问题，提升整条分选输送线的运行效率。
