立式方形交流稳压器主体结构设计

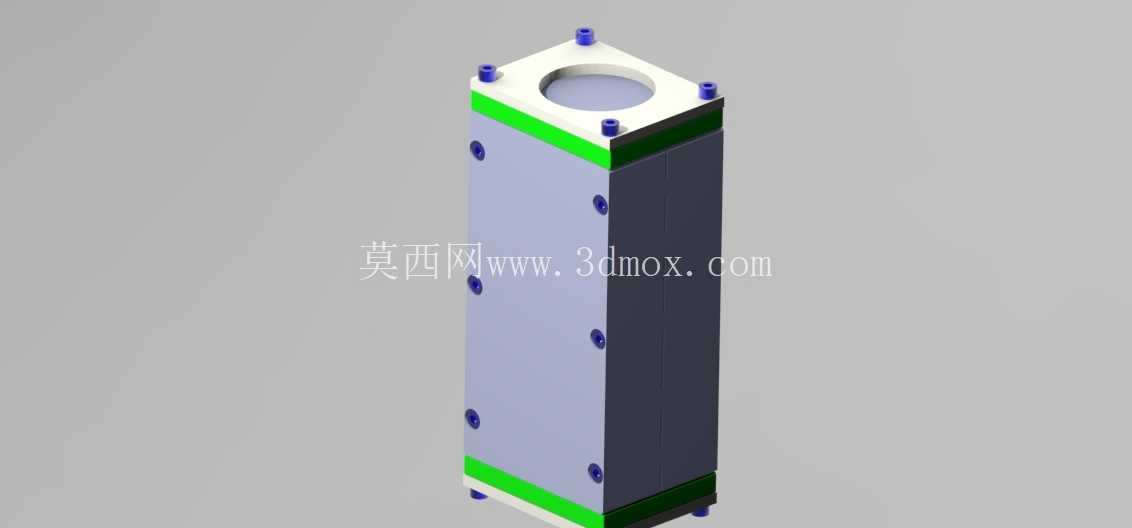

　　该立式方形结构件是交流稳压设备的核心承载壳体，主要应用于工业低压配电场景、车间精密设备供电回路、中小型生产线稳压配套环节，也可适配实验室精密仪器供电端的稳压单元集成需求，用来承载稳压模块、接线端子排、散热组件等核心部件，为内部电气元件提供防护与安装基准。从结构设计逻辑来看，整体采用长方体立式布局，优先考虑了柜内安装的空间利用率，竖向延伸的形态可以减少配电柜体内部的横向占位，适配标准GGD柜、PZ30柜等常见配电柜体的安装梁间距。壳体上下两端设置带绿色密封垫的安装法兰，法兰面均匀分布四个蓝色固定孔位，孔位公差按照IT7级精度设计，既可以保证上下端盖装配后的密封性能，避免粉尘、潮气侵入壳体内部影响电气元件绝缘性能，

　　也能实现多台同规格稳压单元的竖向拼接安装，适配不同功率等级的稳压扩容需求。壳体侧壁沿竖向等距分布多组侧向安装孔，这些孔位分为两类，一类是用于固定内部稳压模块、线路板的安装基准孔，孔位内嵌铜质嵌件，避免反复拆装导致的螺纹滑牙，另一类是用于设备侧壁固定的安装孔，可以直接将稳压单元固定在配电柜体的侧装梁上，无需额外加装安装支架。设计过程中重点考量了安装边界的适配性，壳体整体截面为正方形，四个棱边做了小尺寸倒角处理，避免装配过程中划伤操作人员或线缆绝缘层，上端面预留的圆形通孔是接线端子的穿出位，孔位边缘做了翻边处理，可以配套橡胶护线套，保护进出线缆的外绝缘层。壳体壁厚按照2mm冷轧钢板冲压焊接工艺设计，兼顾结构强度与轻量化需求，

　　侧壁的孔位排布避开了内部元件的走线空间，预留了足够的布线间隙，避免线缆挤压导致的绝缘破损。在实际应用中，该结构件可以直接作为独立稳压器的外壳使用，也可以作为模块化稳压单元嵌入到大型配电系统内部，上下法兰的密封结构可以适配多粉尘、轻度潮湿的工业车间环境，侧向的安装孔位支持多种安装姿态，既可以立式正装，也可以根据柜内空间情况侧向安装，适配不同的配电布局需求。结构设计时还考虑了散热需求，壳体侧壁的安装孔位同时可以作为辅助散热孔，配合内部元件的自然散热通道，保证稳压模块长时间工作时的热量可以顺利导出，避免内部积热导致的元件性能衰减。
