球头式角度调节连接接头结构设计

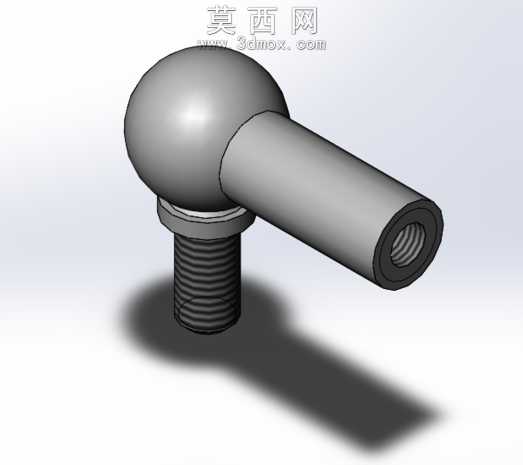

本作品为球头式角度调节连接接头，建模阶段采用SolidWorks完成全参数化三维构建，首先以旋转凸台命令生成球头主体与下方插接柱的基础轮廓，球头部分严格按照球面曲率公式绘制截面草图，保证球面的圆度公差符合机械连接件的装配要求，横向的连接管段同样通过旋转特征生成，在管段末端拉伸切除出内孔结构，用于对接外接管路，球头与下方插接柱之间设计有环形凸台结构，起到轴向限位的作用，避免装配时接头过度插入配合基座。建模过程中对所有锐边进行了圆角处理，还原实际五金零件的倒角工艺特征，避免应力集中问题。材质渲染阶段采用金属磨砂钢材材质，调整材质的反射率、粗糙度参数，模拟经过表面处理的钢制五金件质感，渲染时采用柔光箱打光方案，主光源从侧上方照射，突出球头的曲面光影过渡与管段的圆柱面金属光泽，辅助光源补亮暗部细节，清晰展现接头的各部分结构轮廓。结构设计上，该接头依靠球头结构实现一定角度范围内的转动调节，可满足管路安装时的角度偏置对接需求，下方插接柱用于与基座进行过盈配合或插接固定，横向管段用于连通管路介质，整体结构紧凑无冗余特征，各部分壁厚均匀，符合五金冲压或机加工的工艺要求。设计思路围绕小空间内的角度可调管路连接场景展开，在保证连接强度的前提下尽可能缩小接头整体体积，球头与管段的过渡位置做了圆弧过渡处理，既提升了结构强度，也优化了外观的流畅度，建模时所有尺寸均按照通用五金件的常用规格设定，可直接用于装配验证或工艺加工参考，内孔的直径、插接柱的长度、球头的直径等关键参数均设置为可编辑参数，方便后续根据实际使用场景调整尺寸规格，适配不同管径的管路连接需求。
