十字交叉梁格支撑作业平台结构设计

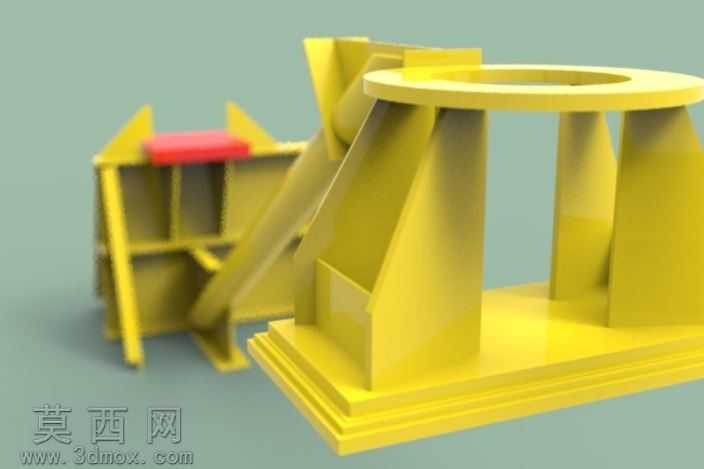

本作品为十字交叉形式的梁格支撑作业平台结构，采用三维参数化建模方式完成整体设计，建模过程中优先以实体特征搭建主体受力框架，先完成两端支撑基座的轮廓绘制，通过拉伸、筋特征构建基座的箱型受力结构，保证基座部分的抗形变能力，基座顶部设置红色防滑接触垫结构，建模时单独拆分该部件特征，便于后续区分材质与装配关系。中间连接部分采用十字交叉的斜向梁体结构，建模时通过扫描特征完成长梁的主体轮廓，在梁体与两端基座的衔接位置添加加强筋特征，模拟实际焊接工装的连接强化结构，梁体中部上方设置环形吊装对接结构，该部分通过旋转特征构建环形主体，再通过拉伸切除完成安装孔位的细节设计，匹配实际吊装作业的对接需求。材质设置阶段，主体梁格与基座结构赋予亮黄色工程防锈漆材质，调整材质的粗糙度与反光参数，模拟工业钢结构漆面的真实质感，顶部接触垫赋予红色防滑橡胶材质，调整漫反射参数突出橡胶的哑光防滑特性，环形吊装结构赋予金属镀锌材质，区分不同部件的功能属性。渲染阶段采用柔和的均匀布光方案，避免强反光造成的结构细节丢失，背景选用低饱和度灰绿色，突出黄色主体结构的轮廓辨识度，渲染角度选取斜向俯视视角，可同时完整展示两端基座、中间交叉梁体、顶部吊装结构的整体布局与连接关系。设计思路上围绕作业平台的承重稳定性与吊装转运便利性展开，十字交叉的梁体结构可将两端基座的受力均匀分散，避免单点受力过载，两端对称的基座结构可保证平台放置时的水平稳定性，顶部的环形结构可直接配合吊具完成整体转运，适配船舶工程、建筑施工场景下的临时作业支撑需求，建模过程中对所有衔接位置做了圆角过渡处理，既符合实际钢结构加工的工艺要求，也避免应力集中问题，整体结构无冗余设计，各部件特征清晰，可直接用于工程布局参考、结构受力验算以及工装方案起草使用。
