红色多凸台结构链轮零件三维设计

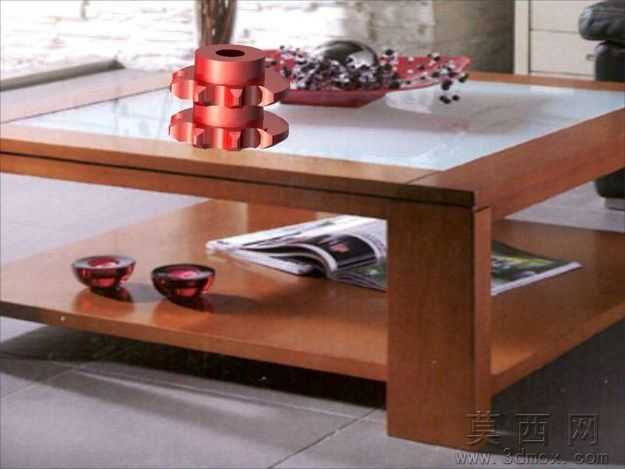

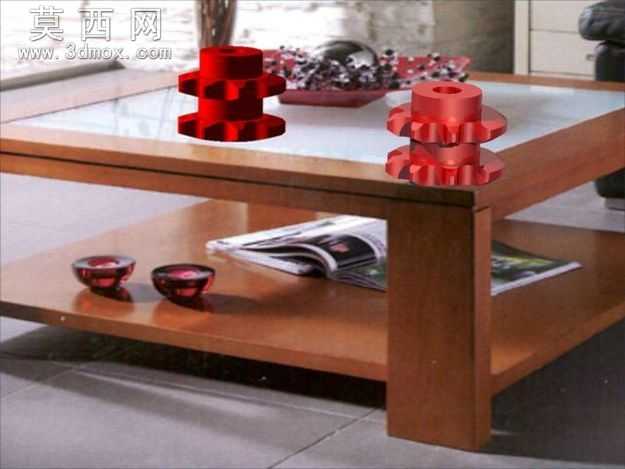

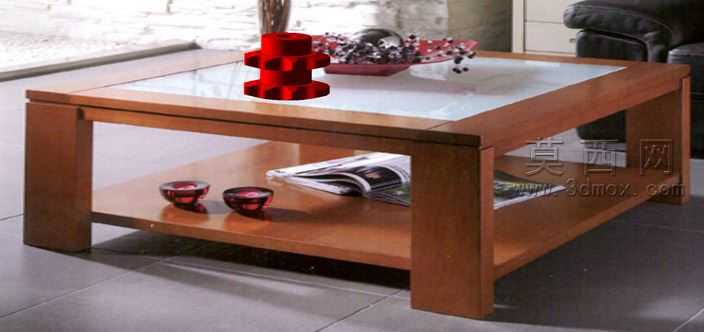

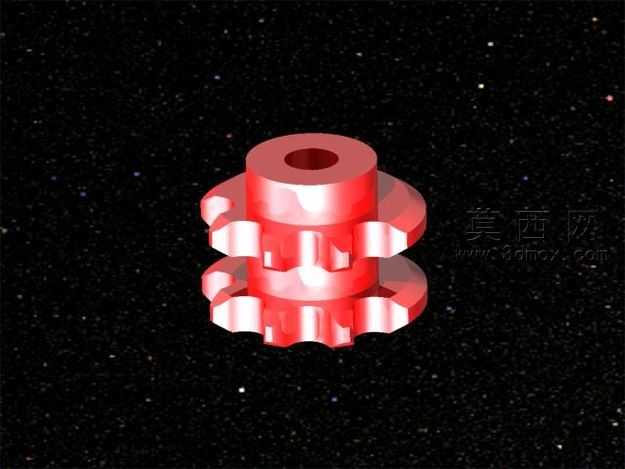

本链轮三维模型采用参数化建模思路构建，建模过程中首先依据链传动的啮合标准参数确定链轮的节距、齿顶圆直径、齿根圆直径等核心基础尺寸，通过草图绘制链轮的轴向截面轮廓，以旋转特征生成链轮的基体结构，保证基体的同轴度与各段轴径尺寸的精度匹配。针对链轮外周的轮齿结构，采用单齿草图绘制后阵列的方式完成，绘制单齿轮廓时严格遵循链轮齿形的设计规范，保证齿廓曲线的平滑度，避免后续啮合传动过程中出现卡链、跳链的问题，阵列操作时以基体的中心轴线为阵列基准，确保各轮齿的分度误差控制在合理范围内。模型中部的多组径向凸台结构，通过拉伸凸台特征逐一构建，每个凸台的安装面都做了平面度约束，凸台上的安装孔位采用同轴心配合定位，保证孔位与凸台中心的位置精度，满足实际装配时与传动轴、紧固件的配合要求。材质设置上，模型主体赋予了亮红色哑光金属漆材质，还原了工业链轮常用的表面涂装效果，材质参数调整了粗糙度与金属度数值，模拟出金属零件表面涂装后的细腻质感，没有过度的反光效果，贴近实际工业零件的视觉表现。渲染环节采用了柔和的室内自然光环境，将模型放置于玻璃台面的茶几场景中，通过环境光的漫反射效果展现模型的立体结构，阴影参数调整为软阴影，避免生硬的阴影遮挡模型的结构细节，多角度的视图切换可以清晰观察到链轮的轴向厚度、轮齿排布、凸台分布等结构特征。整个模型的结构设计兼顾了链传动的功能性要求与装配工艺性，各结构之间的过渡圆角都做了合理设置，避免应力集中问题，模型的特征树逻辑清晰，各尺寸参数可根据实际传动需求进行调整修改，能够直接用于链传动系统的装配仿真、工程图导出以及后续的加工工艺规划，可适配不同规格的传动链条使用场景，为机械传动系统的设计提供可靠的零件模型支撑。
