弗朗西斯式水轮机转轮结构三维设计

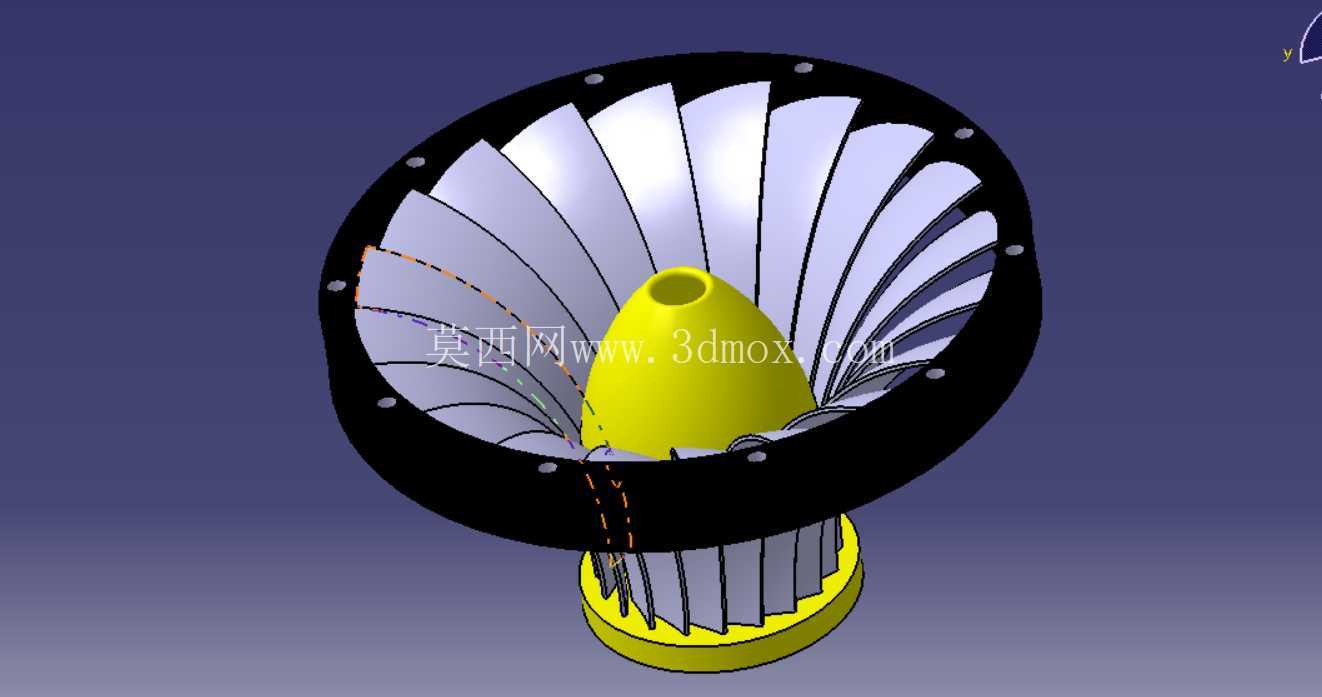

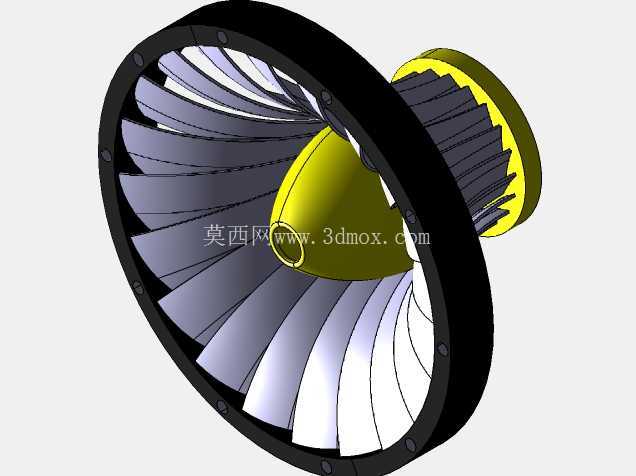

　　该模型还原的是混流式水轮机核心转轮部件，这类结构是中水头水力发电站的核心做功单元，适配水头范围覆盖20至450米的电站场景，在国内多数径流式、坝后式中小型水电站中应用占比超过六成，承担着将水流压能与动能转换为旋转机械能的核心作用，直接决定整个水轮发电机组的能量转换效率与运行稳定性。从结构设计逻辑来看，模型完整呈现了上冠、下环、扭曲叶片三个核心组成部分，叶片采用空间扭曲翼型设计，翼型截面沿水流流向平滑过渡，进水边适配来流冲角，出水边做了薄化处理以降低出口水力损失，所有叶片与上冠、下环的连接位置均做了圆弧过渡处理，既可以降低水流在流道内的局部涡流损失，也能减少运行过程中应力集中带来的结构疲劳风险。上冠位置的中心锥结构做了流线型优化，

　　能够引导进入转轮的水流均匀向四周叶片流道分散，避免中心区域产生脱流涡带，降低机组运行时的振动幅值；下环的环形外圈预留了均匀分布的连接孔位，可与外围的止漏环、转轮室部件配合安装，安装边界需匹配蜗壳出口、尾水管进口的同轴度要求，径向安装间隙需控制在单边1.5至3毫米区间，既要避免转动过程中出现动静碰磨，也要减少间隙漏流带来的容积损失。在实际工程应用中，这类转轮的过流表面粗糙度需控制在Ra1.6以下，建模过程中对叶片型线的曲率连续性做了严格约束，相邻叶片间的流道截面沿程变化均匀，不会出现突然扩张或收缩的结构，能够保证水流在流道内平滑转向，将水流的径向流入平顺转换为轴向流出，匹配尾水管的回收动能需求。

　　模型同时还原了转轮与主轴连接的下端轴头结构，轴头位置的法兰连接面与上冠中心位置同轴度公差需控制在0.02毫米以内，避免高转速运行时出现摆度超标的问题，连接螺栓的布置位置做了等距均分设计，保证扭矩传递过程中各螺栓受力均匀。针对不同电站的水质条件，这类转轮的叶片型线可做针对性调整，含沙量较高的电站场景下，叶片进水边会做加厚耐磨处理，该模型的参数化结构可快速调整叶片厚度、翼型安装角，适配不同出力、不同水头的电站选型需求，安装时需保证转轮中心与机组旋转中心重合，轴向定位尺寸需匹配导叶出口的高度位置，保证水流进入转轮时无撞击损失。
