F-16涡喷航空发动机分层结构展示

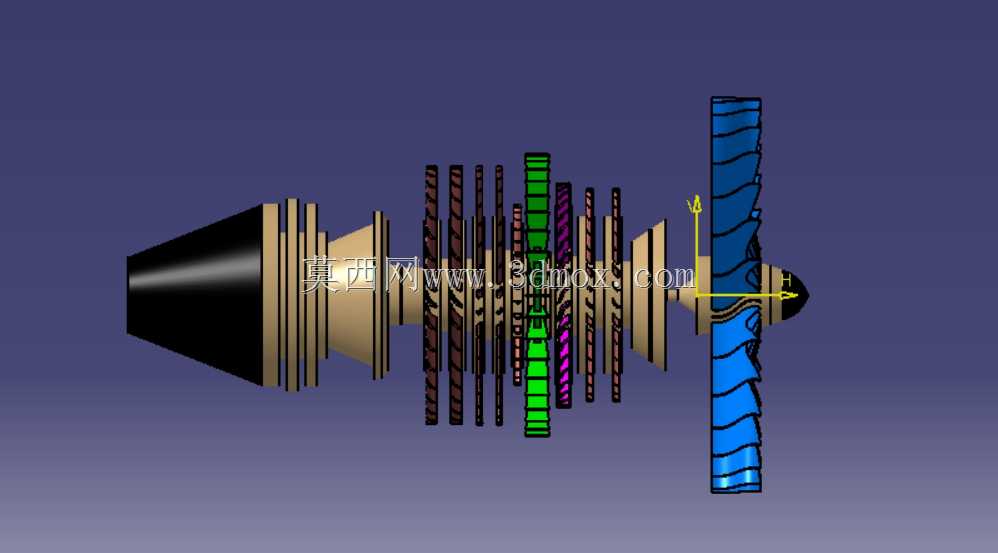

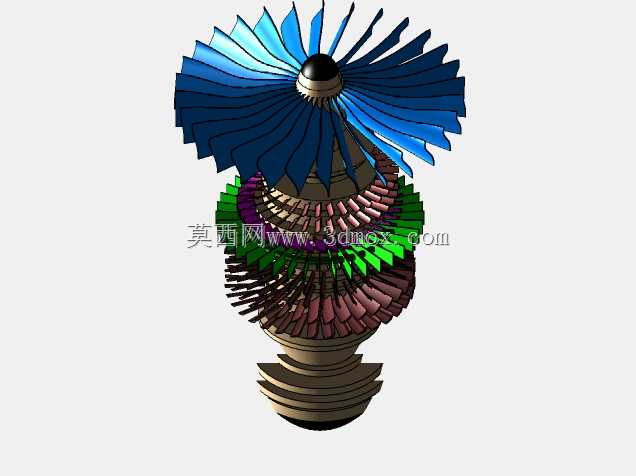

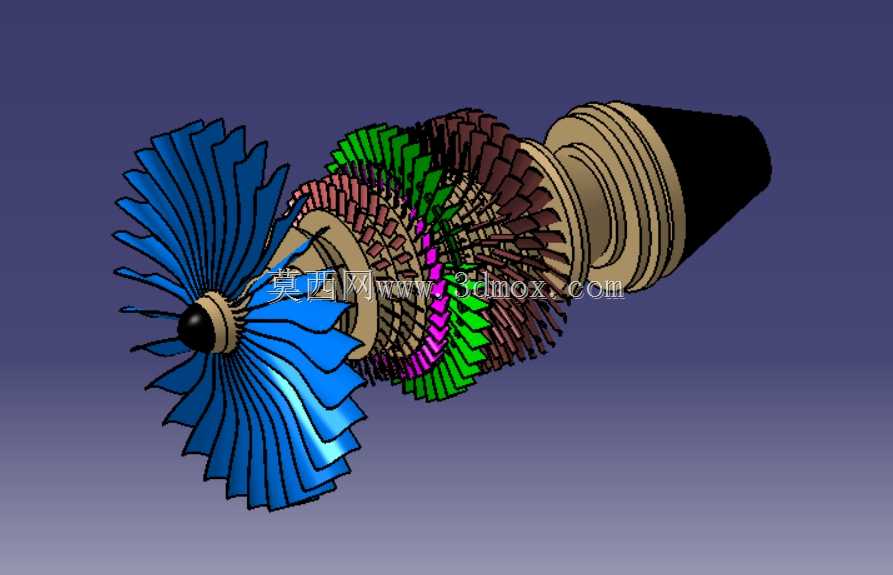

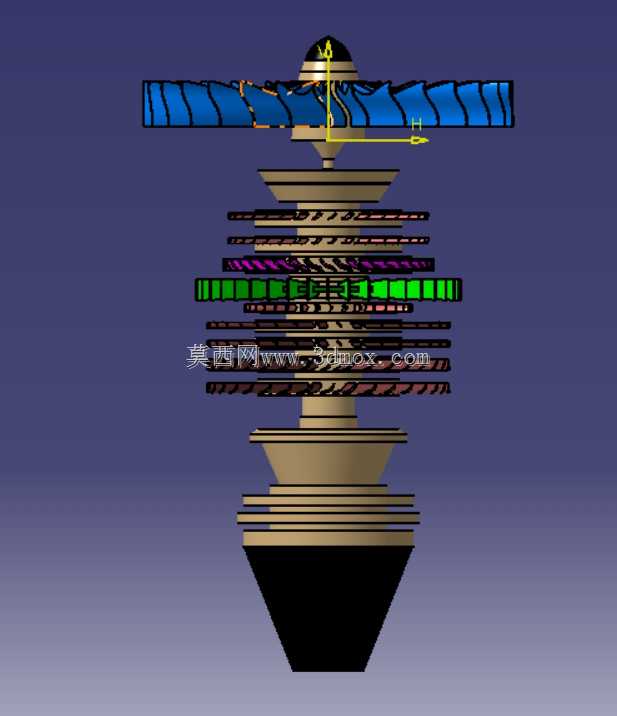

该三维模型还原的是配装于F-16战斗机的涡喷发动机分层拆解结构，核心服务于航空装备研发、机务教学培训、航空动力学科研演示等场景。在实际应用中，这类涡喷发动机是军用喷气式战机的核心动力来源，负责为战机提供起飞、巡航、机动飞行所需的全部推力，同时可驱动战机配套的发电、液压、环控等机载附属系统，其性能直接决定战机的飞行包线、机动能力与作战半径。从功能特性来看，该模型完整呈现了涡喷发动机从进气端到喷口端的全部核心层级结构，包含进气整流段、多级压气机组件、燃烧室段、涡轮做功段、加力燃烧室以及可调收敛喷口等核心功能模块，各层级的叶片排布、流道构型、承力结构都做了精准还原，能够清晰展示空气从进入发动机后，经过多级压缩、燃油混合燃烧、膨胀做功、高速喷出的完整工作流程，直观呈现不同功能段的结构差异与配合逻辑。在设计思路上，该模型采用爆炸分层的展示形式，将原本同轴叠装的各功能段沿轴向均匀拉开间距，既保留了各部件的同轴装配对应关系，又能让观察者清晰看到每一层级的独立结构，避免了整机组装状态下内部结构被遮挡、无法观察内部构造的问题；各部件的连接定位特征都做了保留，能够直观展示不同功能段之间的装配定位关系，压气机叶片的翼型截面、涡轮叶片的冷却结构特征、燃烧室的喷杆排布都做了细节还原，可用于讲解不同部件的设计逻辑与功能作用。从安装边界来看，该型发动机作为战机的核心嵌入安装部件，整体为回转体构型，轴向长度适配F-16战机的后机身安装舱段，最大直径对应机身舱段的最大包容尺寸，前端进气道与战机进气道接口精准匹配，后端喷口伸出机身尾部，安装节分别布置在压气机机匣与涡轮机匣位置，与机身承力框的安装点对应，各外部附件的安装位置预留了足够的维护操作空间，能够满足战机日常机务维护、部件快速更换的实际需求。
