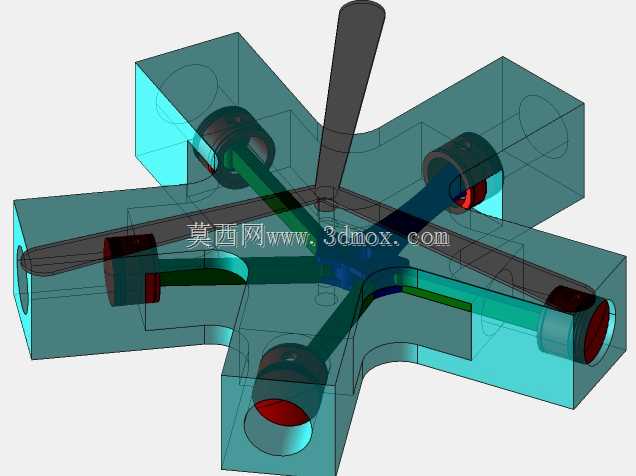

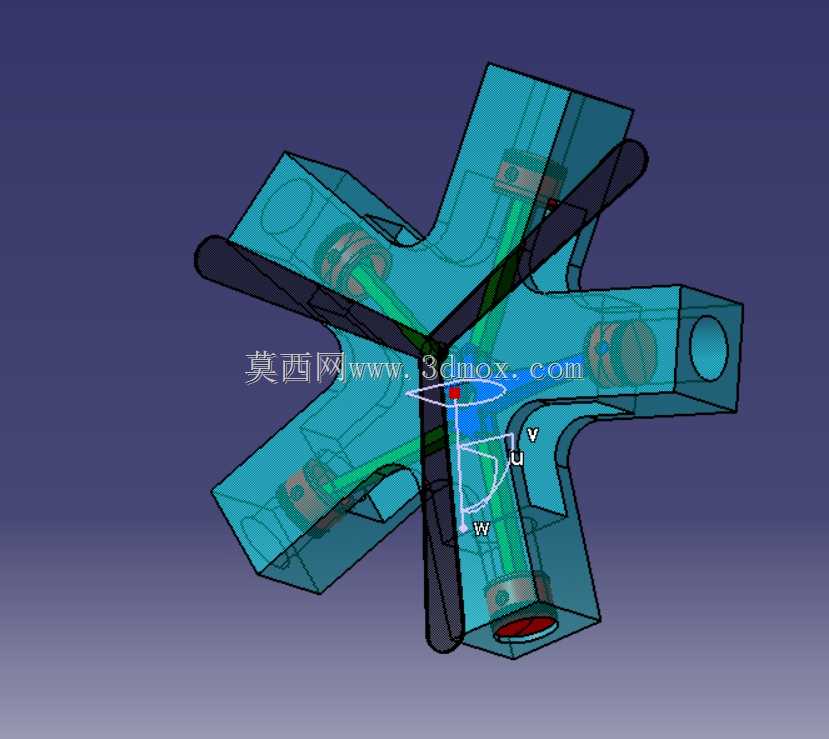

星型六缸径向发动机总成结构展示

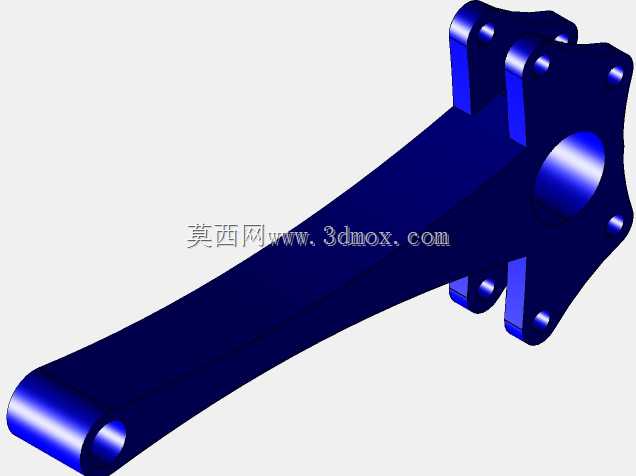

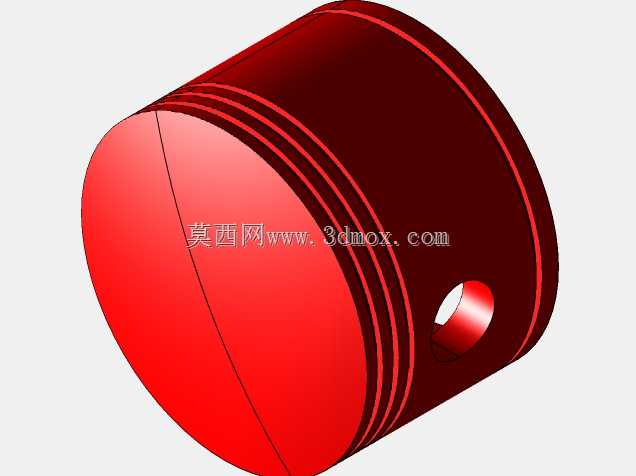

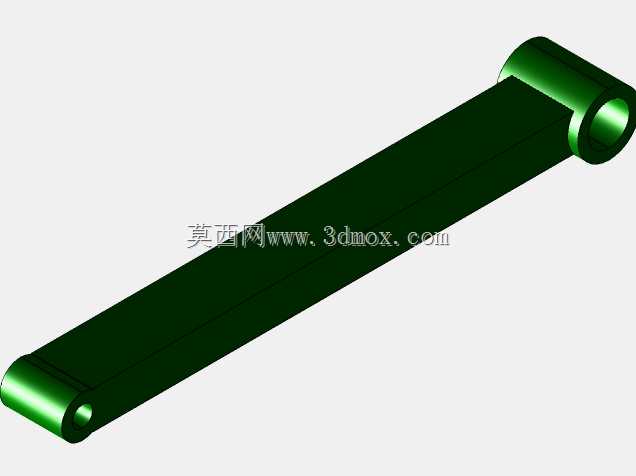

这款径向发动机采用经典星型六缸布局，六个气缸围绕中心曲轴呈放射状均匀排布，是航空动力、小型特种装备动力领域常用的动力构型，早期广泛应用于轻型通航飞机、小型摩托艇、农用作业机械等对动力紧凑性、风冷散热效率有较高要求的场景。相较于直列、V型发动机布局，径向结构的核心优势在于所有气缸可共享同一套曲柄连杆驱动机构，大幅缩短动力输出轴的轴向长度，让整体动力单元的径向尺寸与轴向尺寸形成更适配狭小安装舱室的比例，同时外露的放射状气缸可以在行进过程中获得充足的迎面气流，无需额外配置复杂的水冷循环管路与散热组件，大幅降低动力系统的自重与故障概率。从结构设计来看，该模型完整还原了径向发动机的核心运动逻辑：每个气缸内的活塞通过独立连杆与中心曲轴的曲柄销铰接，曲轴旋转时可依次带动六个活塞完成进气、压缩、做功、排气的四冲程循环，相邻气缸的做功行程均匀错开，让动力输出的平顺性得到充分保障，避免单缸或小缸数发动机运行时的剧烈振动。设计过程中充分考虑了安装边界的适配性，中心曲轴的输出端预留了标准的动力连接法兰，可直接对接螺旋桨、传动变速箱等负载组件，气缸外侧的散热鳍片结构与缸体一体化成型，既保证了散热面积充足，也避免了额外加装散热组件带来的尺寸冗余。整体结构的运动干涉校验完整，所有活塞在气缸内的往复行程、连杆摆动角度都经过精准匹配，不会出现运行过程中部件碰撞的问题，同时缸体的放射状支撑结构兼顾了结构强度与轻量化需求，在保证曲轴安装座、气缸安装位刚性足够的前提下，尽可能削减了非受力区域的材料厚度，让整机的功重比达到更优水平。这类径向发动机在实际应用中，还具备维护便捷的特性，单个气缸出现故障时可单独拆解维修，无需完全拆解整个动力单元，非常适合野外作业、航空飞行等难以配备复杂维保设备的使用场景，其紧凑的结构也让动力舱的整体布局更加灵活，可适配多种不同安装空间的装备改造需求。
