CATIA设计四轴飞行器机架结构方案

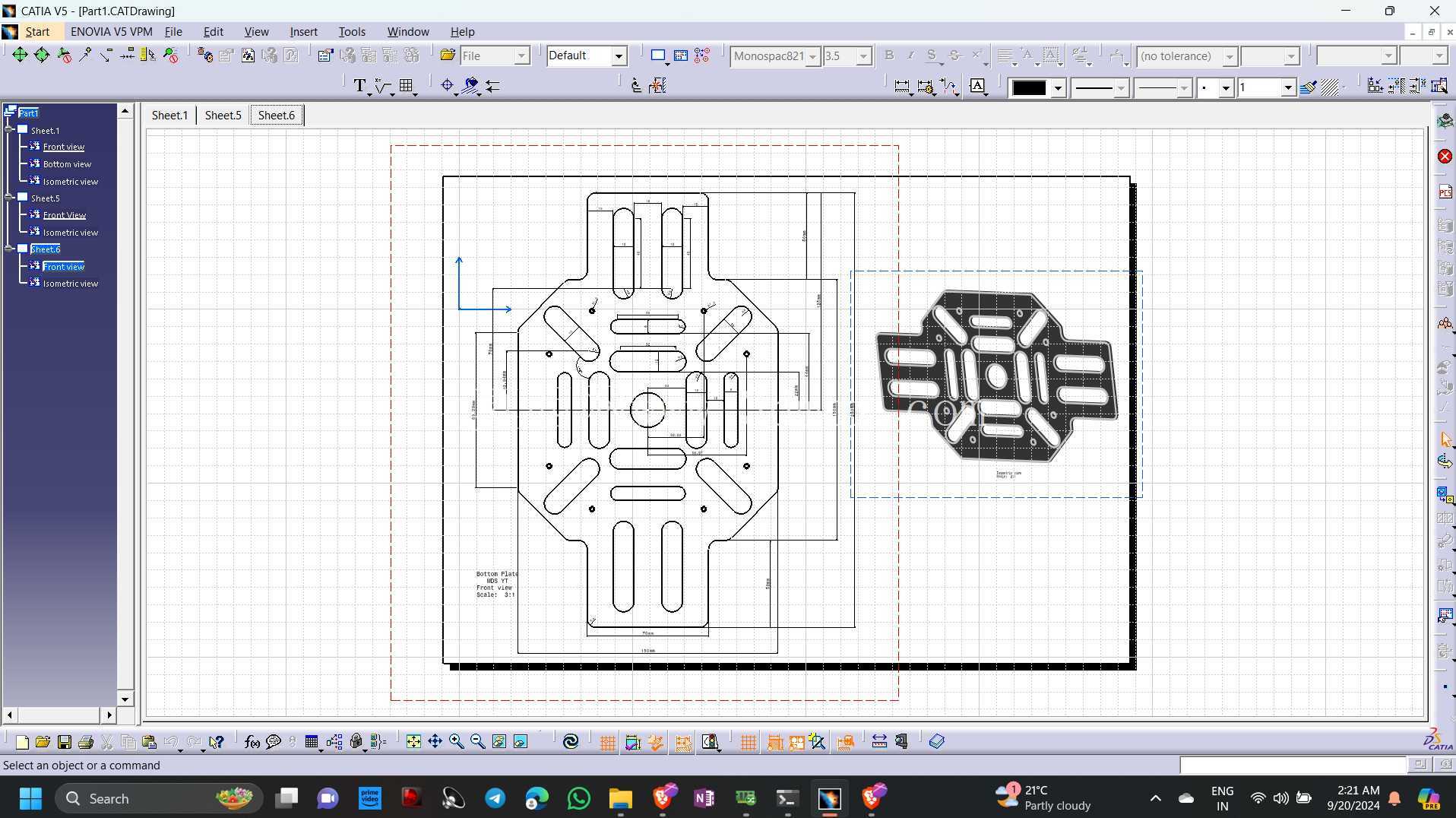

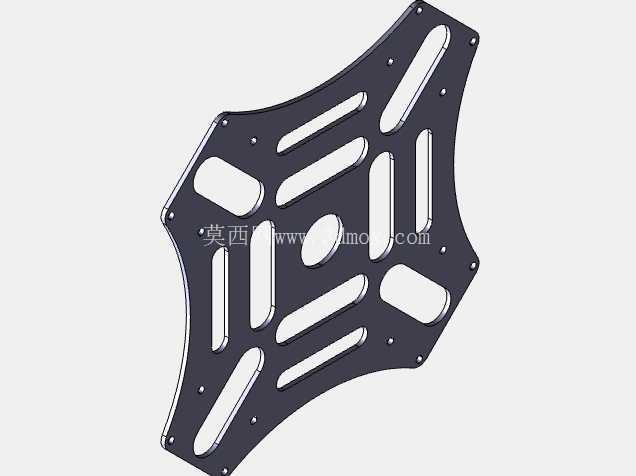

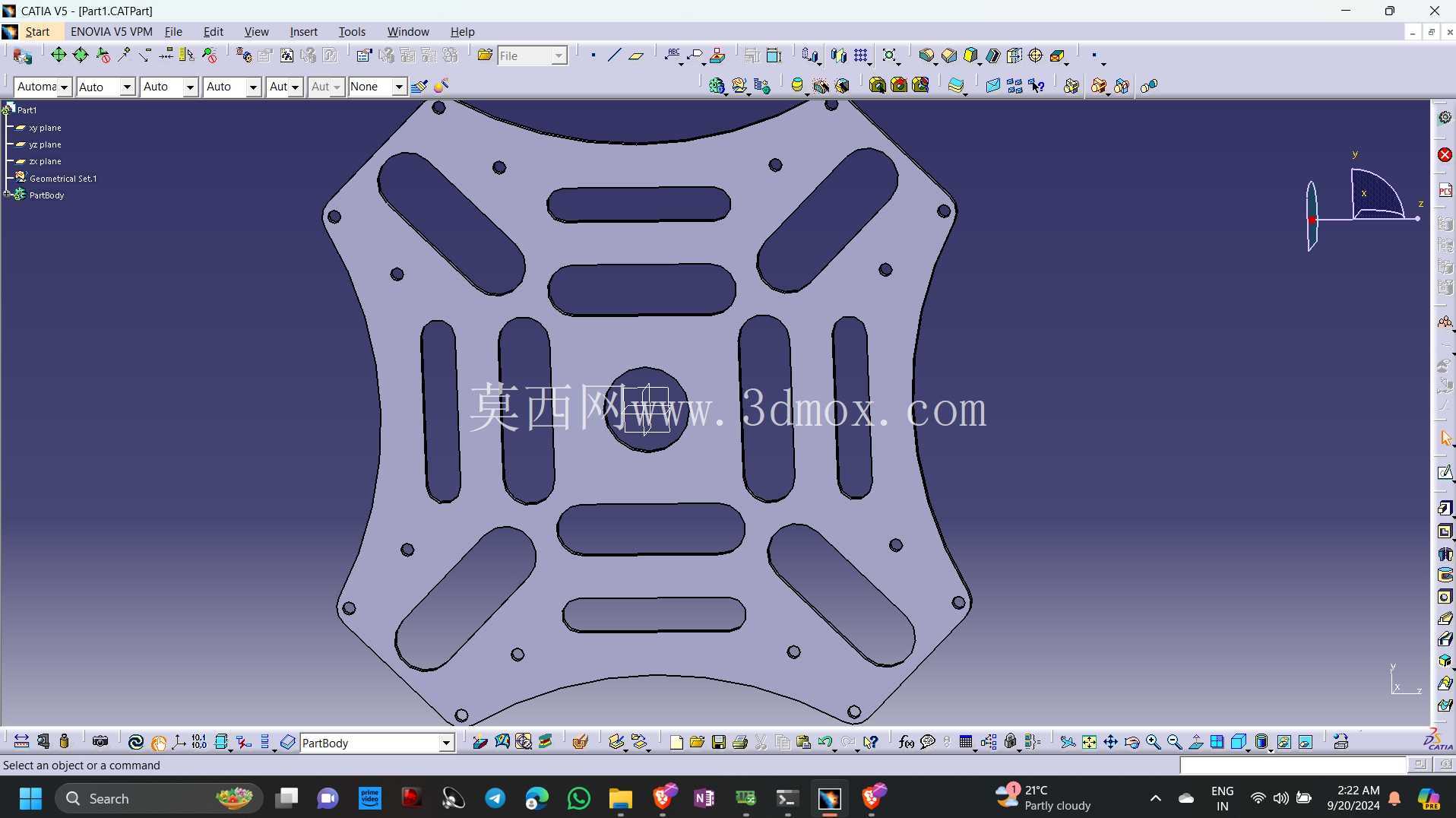

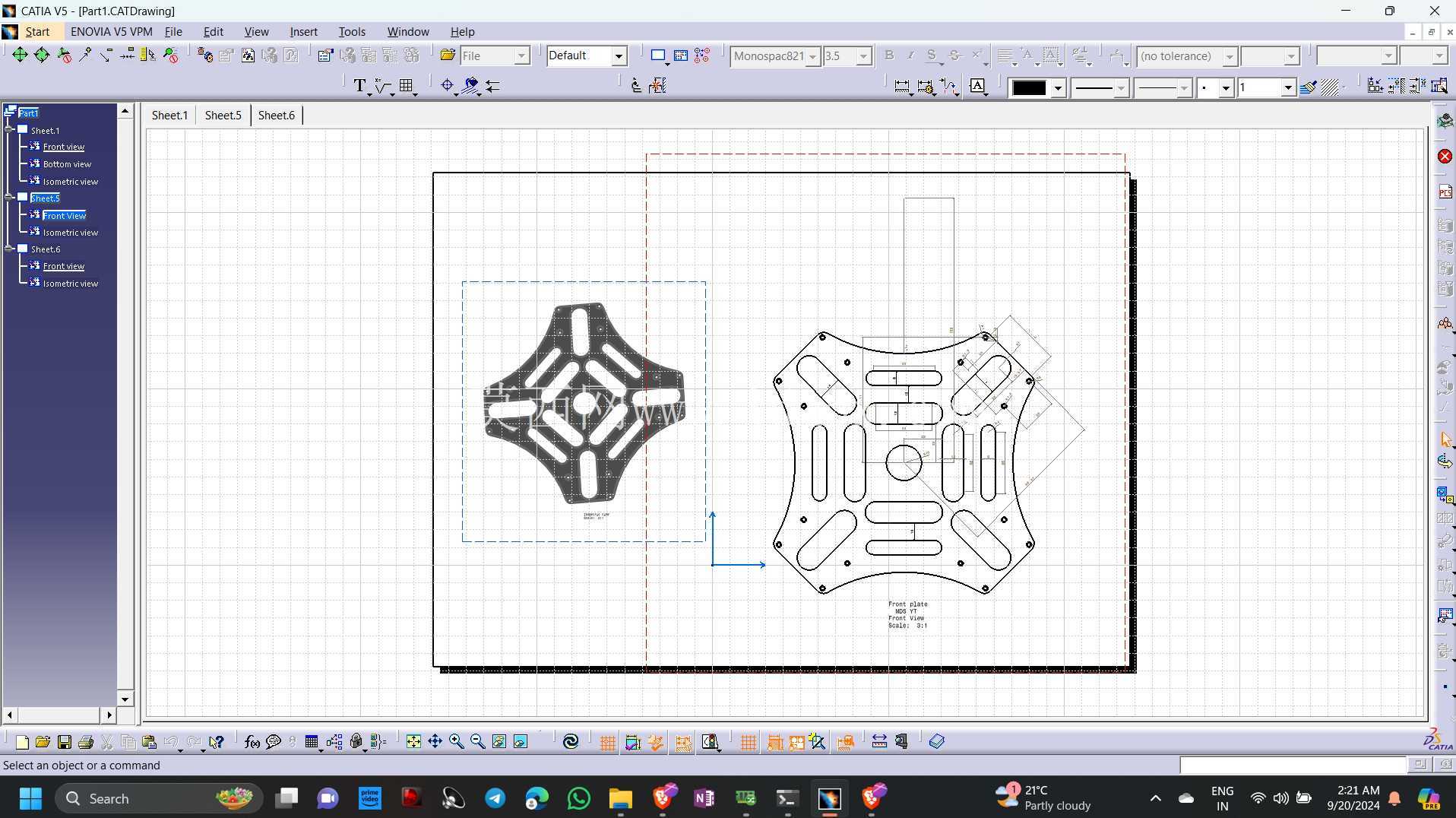

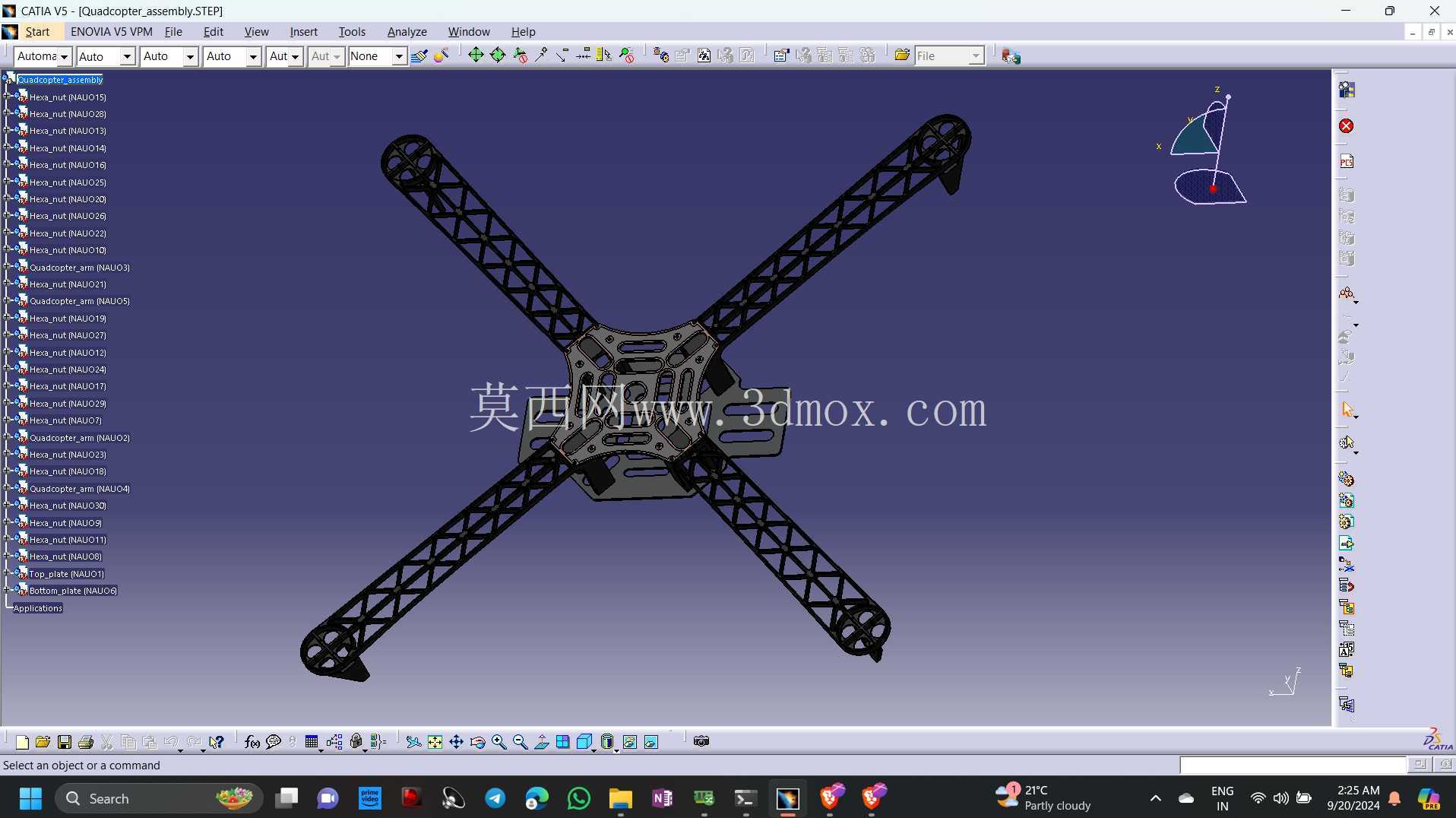

　　这套四轴飞行器结构设计，核心围绕低空小型无人飞行器的实际作业需求搭建，可适配航拍测绘、农林植保小范围作业、教学实训演示等多类应用场景，整体结构以中心承载板为核心向外延伸四个机臂安装位，所有连接点位均预留标准安装孔位，可直接匹配常用的飞控板、电池仓、电调模块的安装尺寸，无需二次打孔改位。设计过程中优先考虑结构受力的均匀性，四个机臂的安装孔位采用对称式排布，每个机臂与中心板的连接区域都做了局部加厚处理，抵消飞行过程中电机高速转动带来的振动载荷，避免长期使用后连接位出现疲劳开裂问题。中心板区域分层规划了安装空间，上层预留飞控与GPS模块的安装平面，下层设置电池绑带固定位与电调安装槽，走线槽沿机臂方向预留，可将电机供电线与信号线规整收纳，

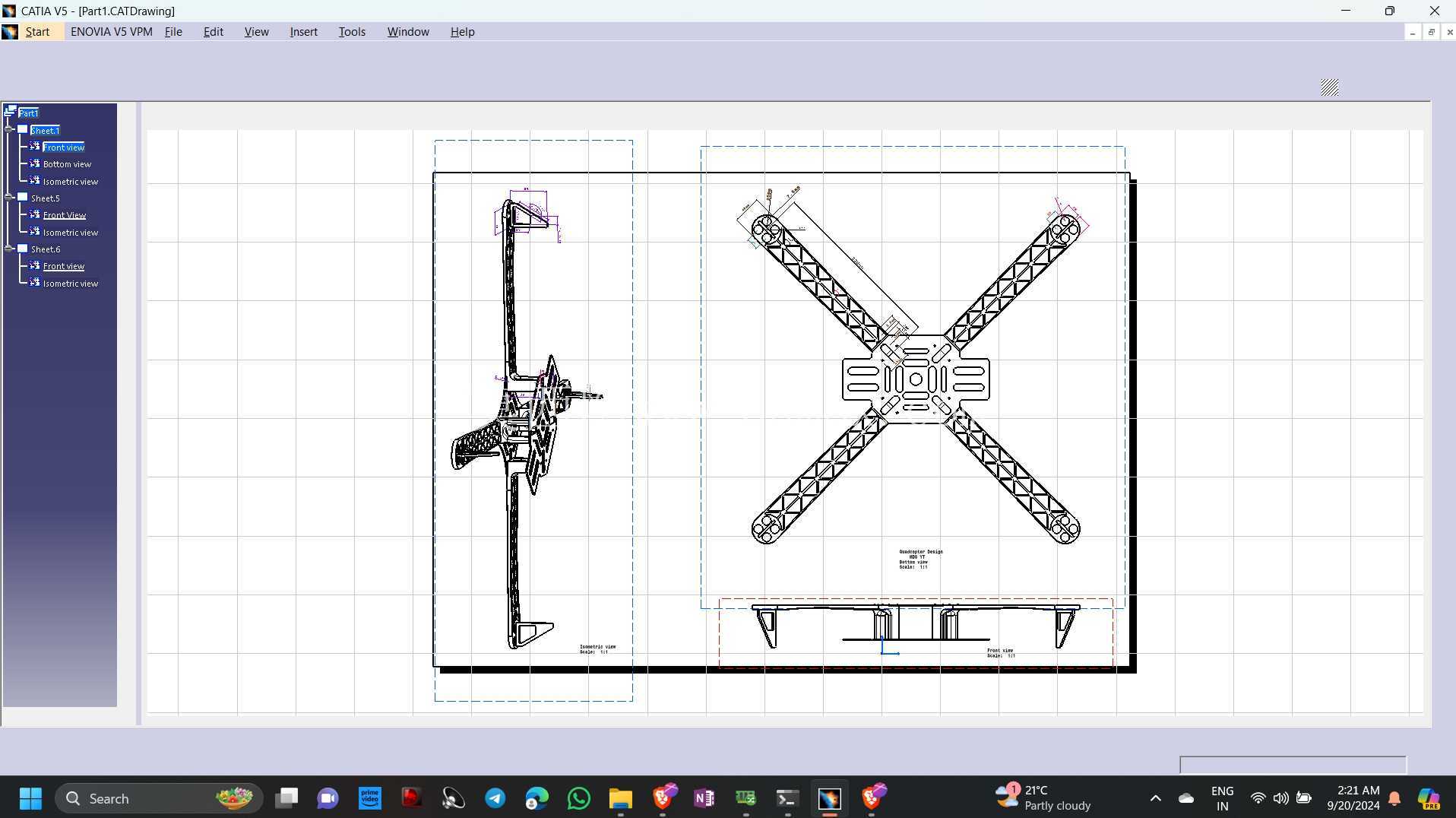

　　避免飞行过程中线材晃动干扰飞控传感器的工作精度。机臂末端的电机安装位采用十字孔位设计，可适配22系列、23系列主流无刷电机的安装尺寸，螺旋桨固定座的安装平面与机臂上平面保持平行度公差在0.1mm以内，减少螺旋桨转动时的动平衡偏差，降低飞行过程中的整机振动幅度。外形尺寸上，整机对角电机轴距控制在常规小型四轴飞行器的适配范围内，中心板的安装边界预留了足够的外设拓展空间，可根据作业需求加装小型云台、投放机构等外接设备，所有外接设备的安装孔位均采用标准M3螺丝孔规格，通用市面上绝大多数小型无人机外设配件。结构设计过程中同步考虑了装配与维护的便捷性，所有连接点位均采用可拆卸式螺丝固定，无需粘接或焊接，单个机臂出现碰撞损坏时可单独拆卸更换，

　　无需拆解整机结构，中心板上的模块安装位均做了定位凸台设计，装配时可快速对位，减少组装过程中的调试时间。机臂与中心板的连接位置设计了限位卡槽，装配时可直接卡入定位，避免螺丝锁紧过程中机臂出现角度偏移，保证四个机臂的安装角度完全一致，确保飞行时的动力输出对称性。整体结构的壁厚设计兼顾了强度与重量控制，非受力区域做了合理的镂空减重处理，在保证结构刚性满足飞行载荷要求的前提下，尽可能降低整机自重，提升有效载荷能力与续航表现，镂空区域的边缘均做了圆角过渡处理，避免应力集中导致的结构断裂问题。
