Amarok摩托车上联板轻量化优化结构

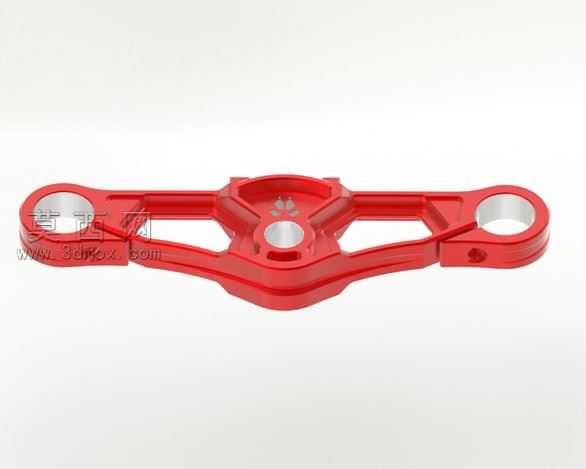

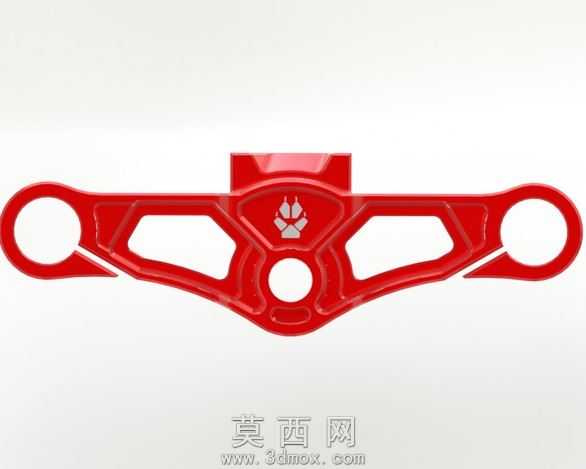

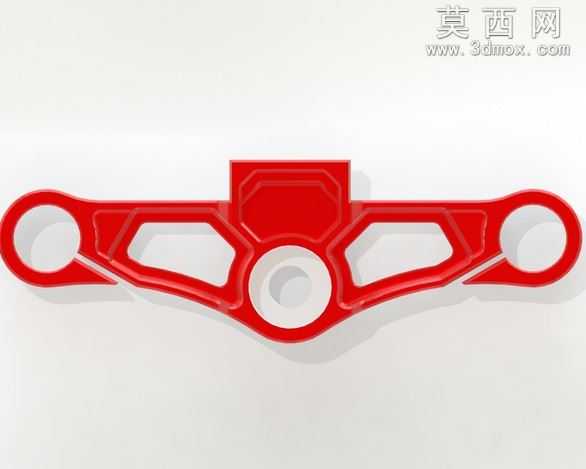

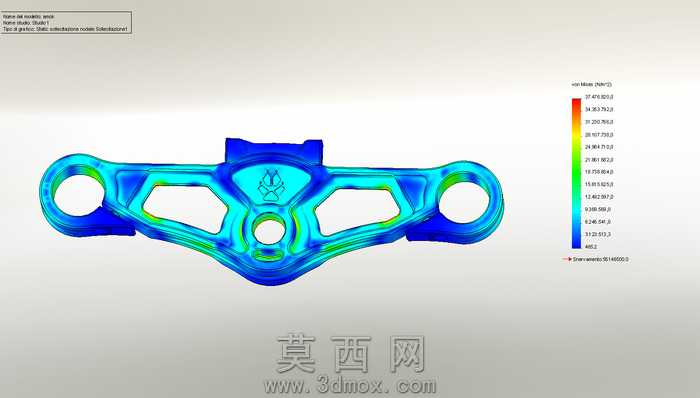

本作品为摩托车转向系统核心连接构件的优化设计三维模型，建模阶段以原有Amarok车型三重钳上联板结构为基础，围绕轻量化与刚度平衡的核心目标展开参数化构建。建模过程中首先完成基础安装位的基准定位，严格保留两侧M8螺丝安装孔、中部转向柱连接孔的位置精度与尺寸公差，确保优化后的构件可直接适配原有车型的装配需求，无需对周边配套部件做额外修改。结构设计上采用了仿生镂空的拓扑优化思路，在主体受力路径之外的区域做了对称式的镂空挖槽处理，将非受力区域的冗余材料完全去除，同时在镂空区域的边缘做了连续的圆弧过渡处理，避免应力集中问题的出现，整体构件最终重量控制在821.17g，在原有结构基础上实现了显著的减重效果。材质设定上选用高强度铝合金作为预设加工材料，渲染阶段采用亮面红色金属漆材质还原构件的表面处理效果，清晰呈现结构的轮廓细节与加强筋的走向分布，中部凸起的加强结构做了加厚处理，对应转向柱连接位置的受力需求，两侧延伸的臂部结构通过变厚度的筋条设计，将安装孔位的受力均匀传导至主体结构。设计过程中同步完成了受力工况的模拟校核，针对单侧手柄施加600N载荷的使用场景做了应力分布验证，确保在极限受力状态下构件的变形量处于允许范围内，兼顾数控机床加工的工艺可行性，所有镂空结构均采用无封闭死角的开放式设计，加工过程中可通过常规铣削工艺一次成型，无需特殊工装或复杂工序，在实现重量控制目标的同时，不会额外提升加工成本与生产难度，整体结构在保证连接刚度、装配精度的前提下，最大化降低了构件自重，适配摩托车改装与性能升级的使用需求。
