四缸发动机进气节气门组装配结构

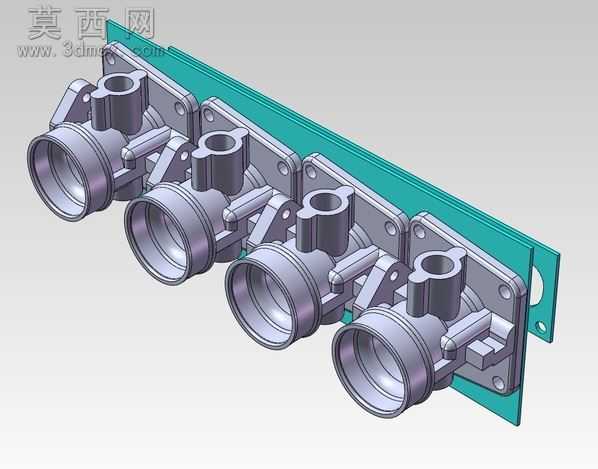

本模型为四缸发动机配套的进气节气门组装配结构，采用三维建模软件完成全参数化设计，整体采用阵列式排布设计，将四个独立节气门阀体通过统一的安装基板整合为一体式组件，适配直列四缸发动机的进气布局需求。建模过程中首先完成单个节气门阀体的结构绘制，精准还原阀体的圆筒形进气通道、侧置的传感器安装凸台、法兰连接定位孔、阀片安装轴座等细节结构，对阀体表面的安装凸缘、加强筋、定位卡扣等结构做了等比例还原，保证各部件的装配公差符合机械设计规范。完成单个阀体建模后，通过线性阵列命令按照四缸发动机的标准缸间距完成四个阀体的排布，随后设计一体式安装基板，基板采用长条形板式结构，边缘设置翻边提升结构刚性，基板上对应每个阀体的位置预留了安装定位孔与螺栓过孔，末端设置安装吊耳与固定孔位，可直接与发动机进气侧的安装位对接。材质渲染阶段，节气门阀体采用铸铝材质表现，还原金属压铸后的哑光银灰色金属质感，对阀体的机加工配合面做了高光处理，区分铸造毛坯面与机加工面的质感差异；安装基板采用阳极氧化青绿色金属材质，表现铝合金氧化处理后的表面质感，各部件的边缘倒角、孔位边缘的工艺倒角都做了精细化处理，避免模型出现尖锐棱角失真的问题。结构设计上，四个节气门保持同轴度一致，进气通道的中心轴线处于同一水平面，保证各缸进气路径的一致性，每个阀体的侧置凸台位置统一，方便后续统一安装节气门位置传感器与怠速控制阀，阀体与基板之间采用贴合面定位加螺栓紧固的装配方式，建模时预留了合理的装配间隙，还原真实产品的装配逻辑。整体模型完整呈现了多喉直喷节气门组的结构特点，各部件的连接关系清晰，细节特征完整，可用于发动机进气系统的结构展示、工作原理演示以及相关改装设计的参考使用。
