航空飞行器上反式二面角机翼结构设计

　　在固定翼飞行器的结构设计体系中，二面角机翼是兼顾飞行稳定性与气动效率的核心承力部件，这类结构广泛应用于轻型通航飞机、民用通勤飞行器以及部分长航时无人机的翼面设计中，其核心作用是通过翼面的几何角度设定，为飞行器提供天然的横向静稳定力矩，降低飞控系统在横滚通道的修正压力，减少飞行员或自驾系统的操纵负荷。从实际工程应用场景来看，这类带二面角的机翼在低空低速飞行场景下的稳定增益尤为明显，当飞行器遭遇侧风扰动、出现单侧翼面升力差引发横滚趋势时，上翘的翼面会自动改变两侧翼面的有效迎角：下沉侧机翼的实际迎角会随姿态变化增大，同步提升该侧升力，上抬侧机翼迎角则相应减小、升力降低，由此形成的恢复力矩会自动将飞行器拉回水平姿态，无需额外操纵输入即可抵消大部分外界扰动。

　　从设计思路层面拆解，这类机翼的主体结构采用沿翼展方向渐变的翼型配置，翼根区域厚度较大，用于对接机身主承力框，传递翼面承受的全部升力、阻力与气动弯矩，翼尖区域逐步收窄变薄，在降低翼尖涡流诱导阻力的同时，匹配二面角的上翘角度，避免翼尖在大迎角飞行状态下先于翼根失速，保障飞行器的失速特性安全可控。结构的主轴线从翼根与机身的对接位置开始，沿翼展方向以固定角度向上倾斜，该角度的设定需要匹配整机的重心位置、垂尾容量以及整机的横滚操纵灵敏度，角度过小则无法提供足够的横向稳定力矩，角度过大则会提升横滚操纵的阻尼，降低飞行器的机动响应速度，甚至引发荷兰滚等不稳定飞行状态。

　　从安装边界与尺寸匹配角度来看，这类机翼的翼根对接端面需要与机身侧部的翼梁接头精准适配，对接面的孔位精度直接决定翼面的安装角与实际二面角的误差范围，工程上通常将角度公差控制在0.2度以内，避免两侧机翼角度不对称带来的附加滚转力矩。翼面的展长、根梢比、后掠角参数均需要与二面角参数协同匹配，在保障结构强度的前提下，尽可能降低翼面的结构重量，同时预留出襟翼、副翼、翼尖航行灯等附件的安装空间，沿翼展方向布置的翼肋、翼梁与蒙皮结构，需要根据不同站位的气动载荷大小调整材料厚度与加强筋布局，翼根区域的载荷最大，通常会布置多层加强结构与对接接头，翼尖区域则在满足刚度要求的前提下尽可能减重，避免过大的翼尖颤振风险。

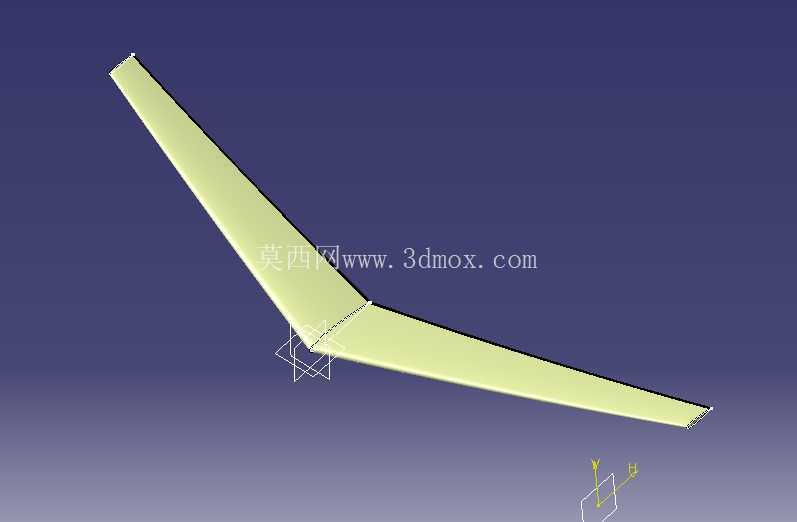

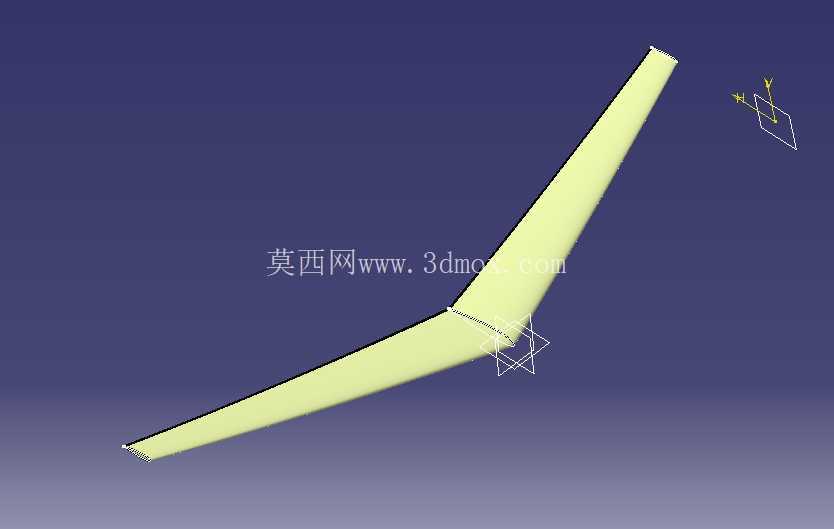

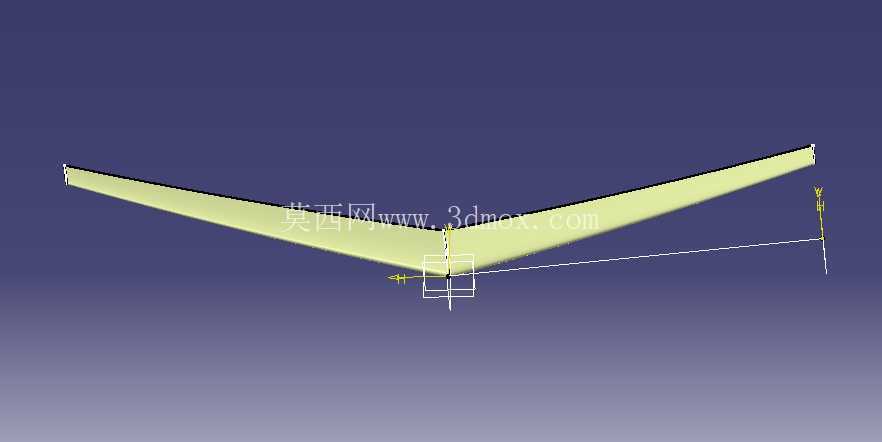

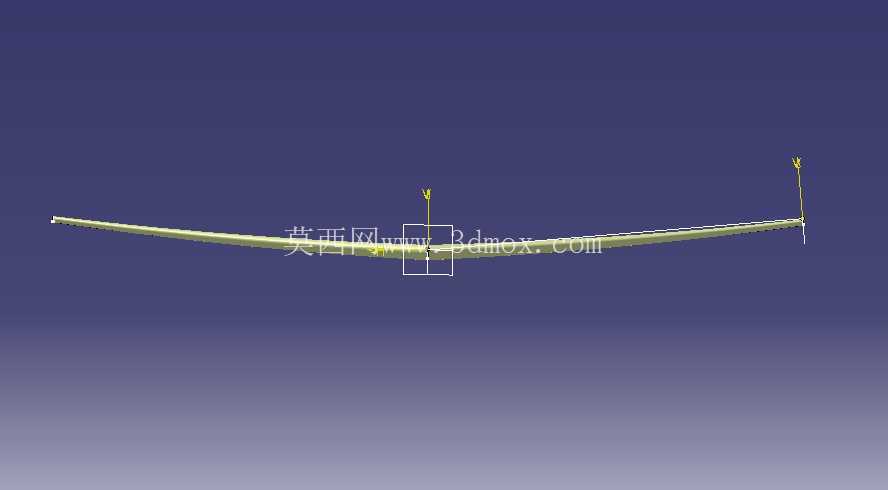

　　在实际建模过程中，这类翼面的曲面构建需要严格遵循翼型坐标点的放样逻辑，沿翼展方向的每个控制截面都要对应预设的扭转角与上反角度，保证翼面的气动外形与理论设计值一致，曲面的连续性需要达到G2级别，避免局部曲面凸起或凹陷引发的气流分离，影响实际飞行过程中的气动效率。
