水射流切割四轴飞行器机身结构设计

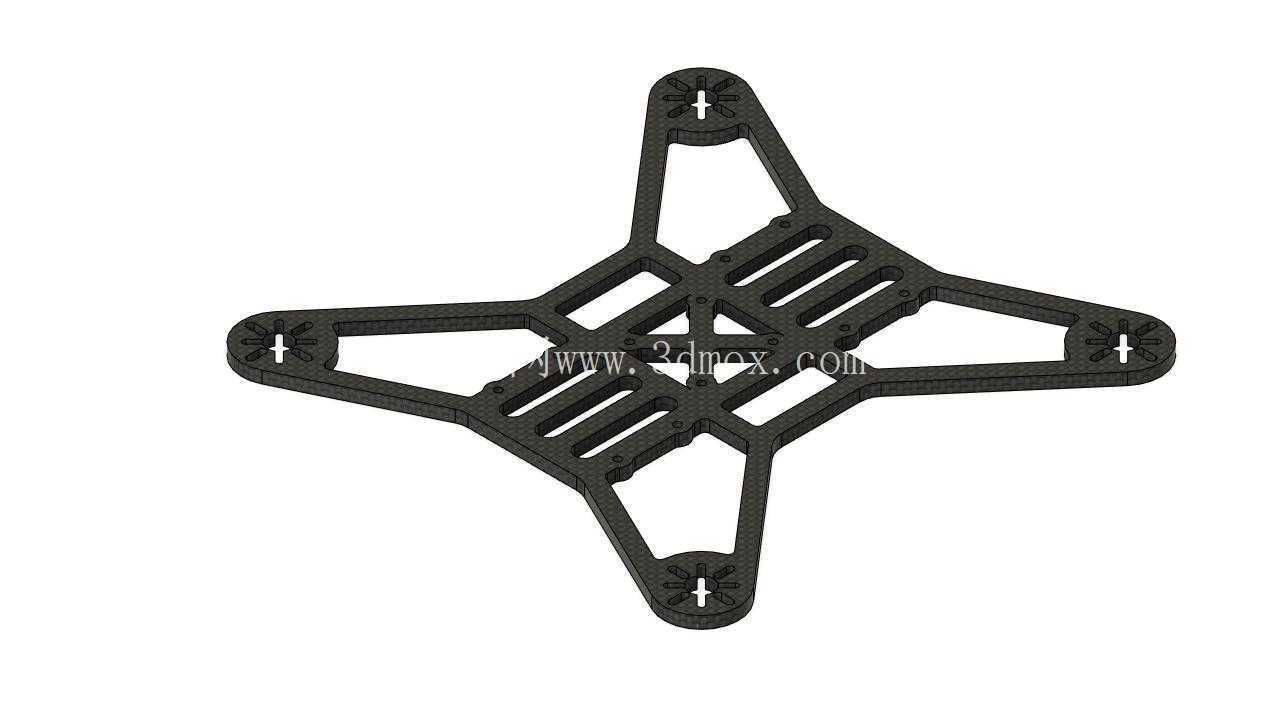

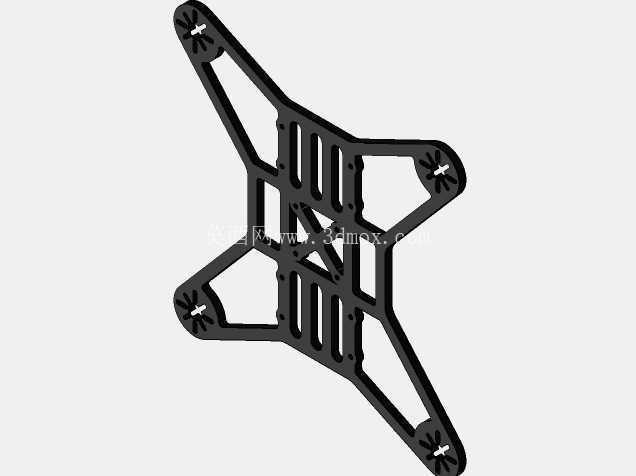

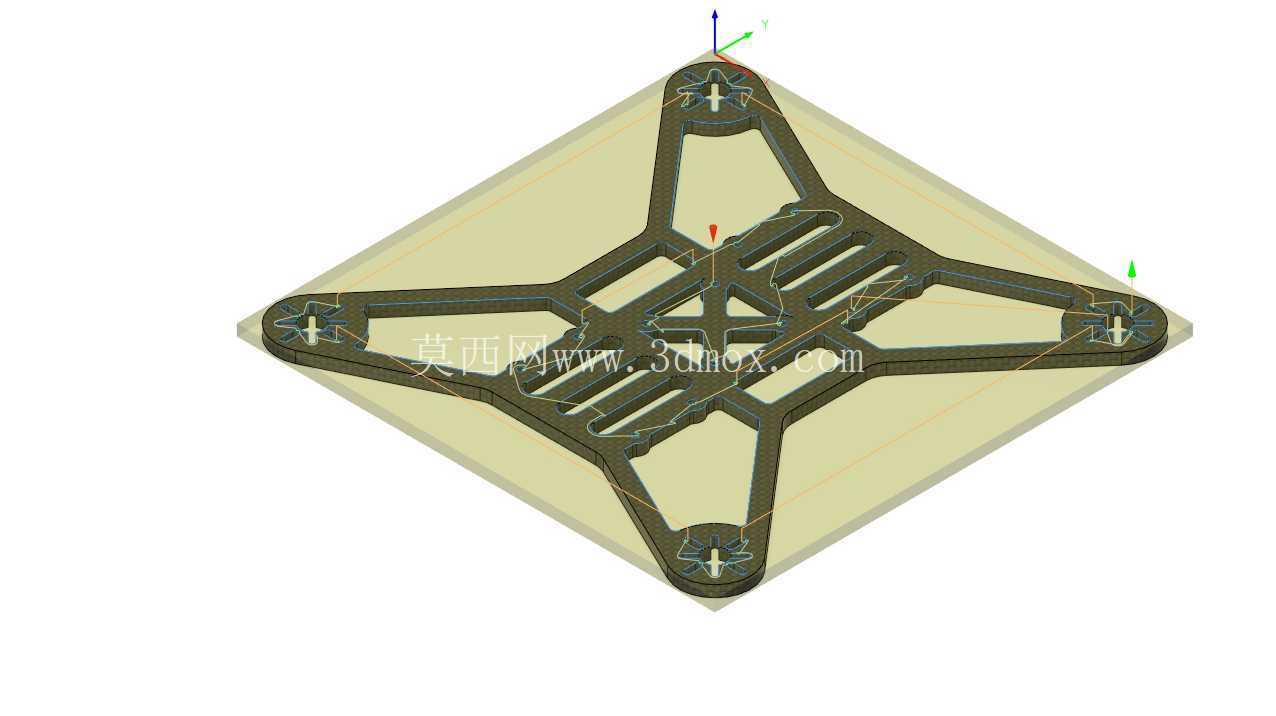

　　这款四轴飞行器机身采用水射流切割工艺加工成型，核心面向小型RC无人机的教学验证与结构实训场景，适配Autodesk Fusion 360制造过程相关的结构分析实训需求，也可作为小型航拍、室内穿越类无人机的机身承载基础。从结构功能来看，机身采用十字对称布局，四个机臂末端预留电机安装位，每个安装位设置定位标识与安装孔位，可直接适配标准规格的无刷电机安装，中心区域为飞控、电池、电调等核心元器件的安装腔，镂空筋条结构既可以给布线预留充足空间，也能减少机身整体自重。设计阶段优先考虑水射流切割的工艺特性，所有轮廓均为连续切割路径，无锐角死角，避免切割过程中出现过切或者板材崩边问题，板材厚度适配常用的碳纤维板、亚克力板等平板加工材料，

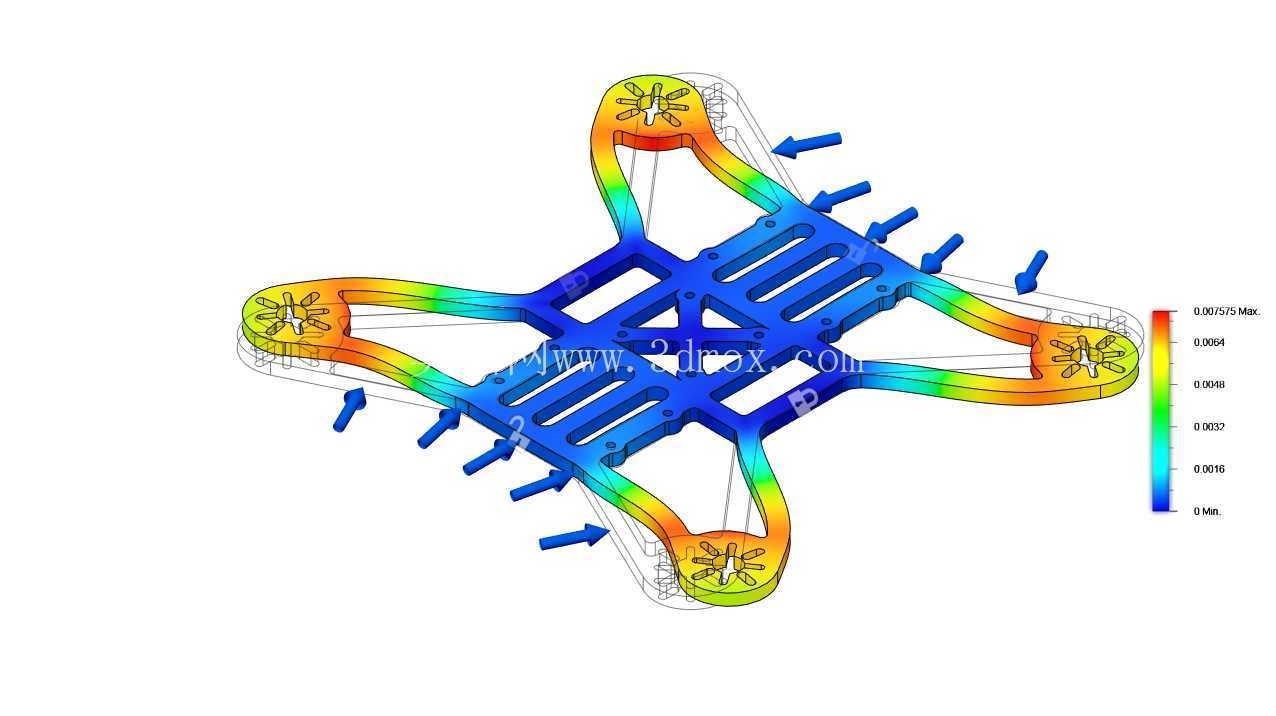

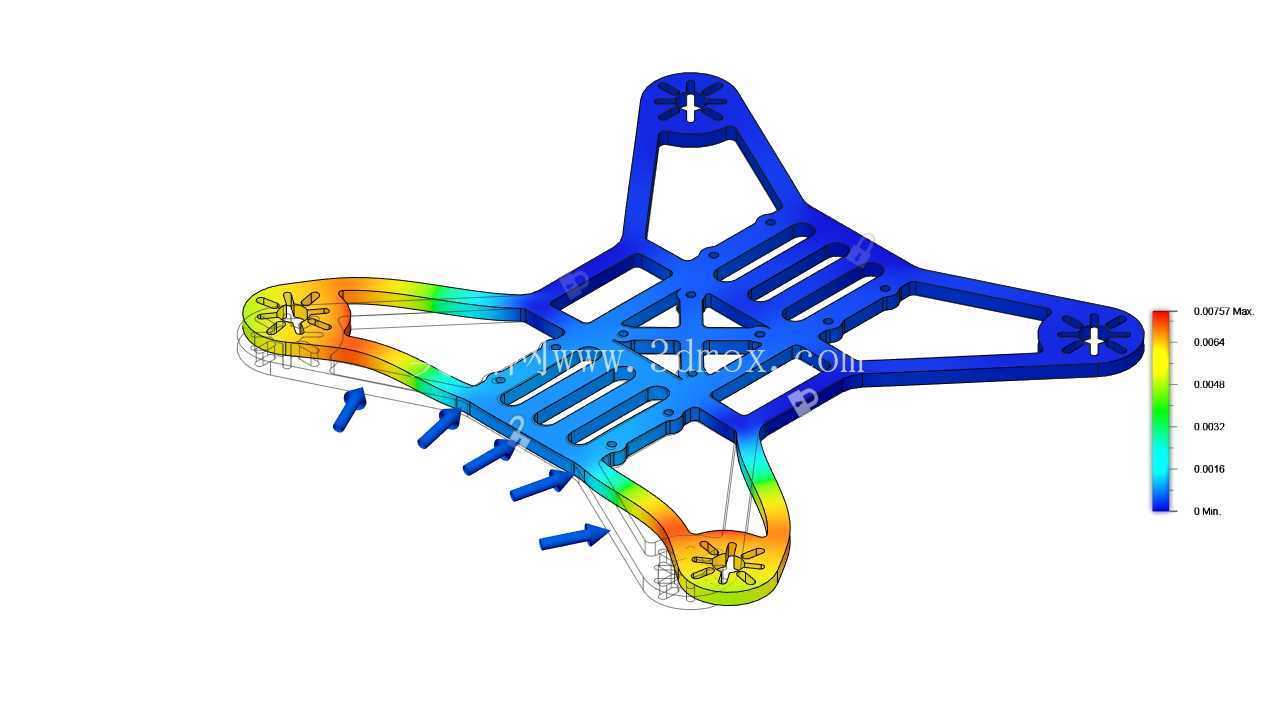

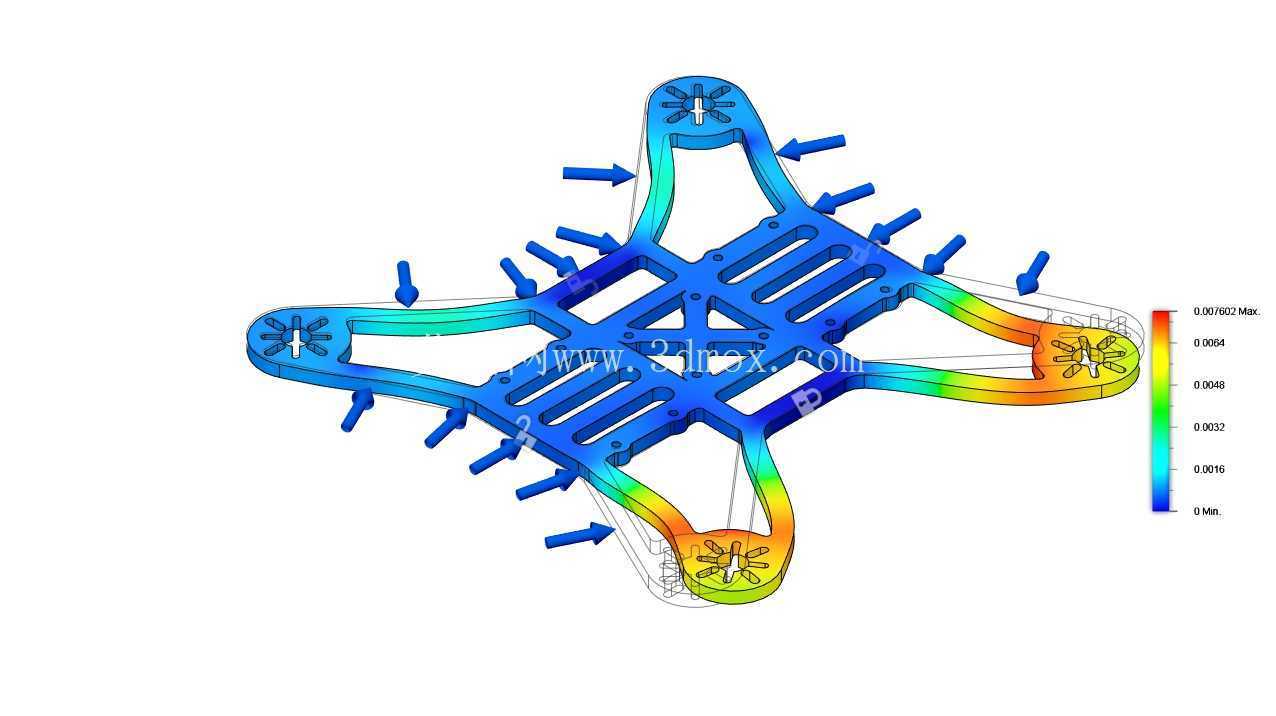

　　无需二次开模即可快速加工出成品。安装边界方面，机臂长度匹配5-6寸螺旋桨的安全回转半径，相邻机臂的电机安装位间距预留足够的桨叶安全间隙，避免飞行过程中出现桨叶干涉；中心安装区域的孔位按照通用飞控的安装孔距设计，可直接兼容主流的迷你飞控、电调堆叠安装，电池安装位预留绑带穿槽，可适配不同容量的2S-3S锂电池固定。结构强度层面，通过静态结构分析优化筋条布局，在机臂与中心主体的连接位置做了加宽过渡处理，分散电机运转产生的振动载荷，避免飞行过程中机臂出现共振断裂问题，整体镂空率控制在合理区间，在保证结构刚度满足飞行载荷要求的前提下，最大化降低机身自重，提升飞行器的续航表现与机动性能。机臂末端的电机安装座做了加厚处理，可抵消电机运转时的局部应力，安装孔位采用通孔设计，既可以用螺丝直接固定电机，也可加装减震胶柱降低振动传递到飞控的幅度，提升飞行稳定性。
