直升机四叶旋翼自动倾斜器结构

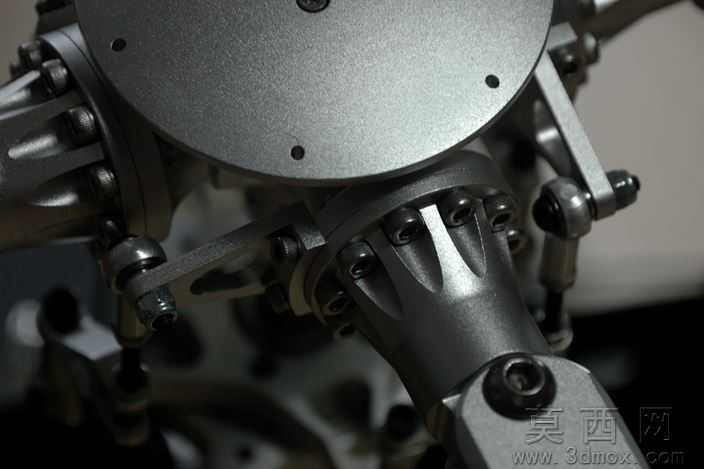

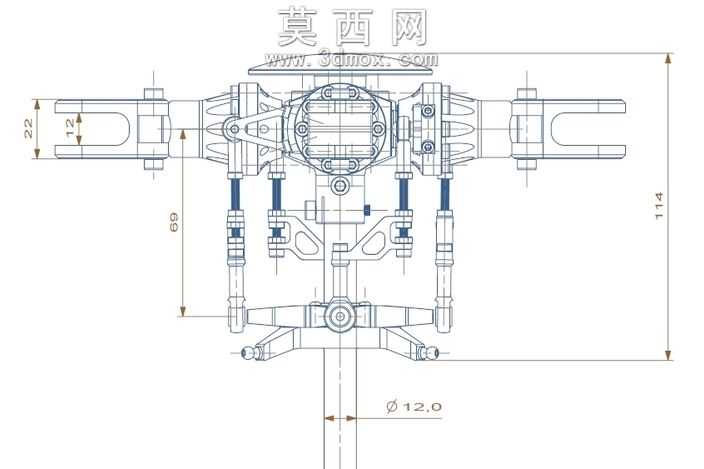

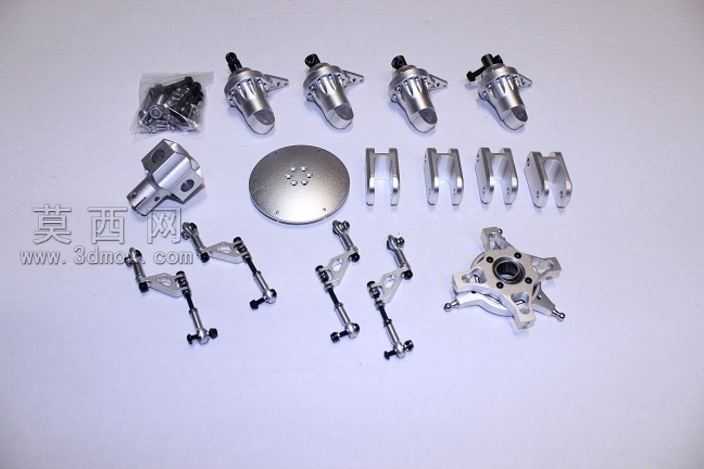

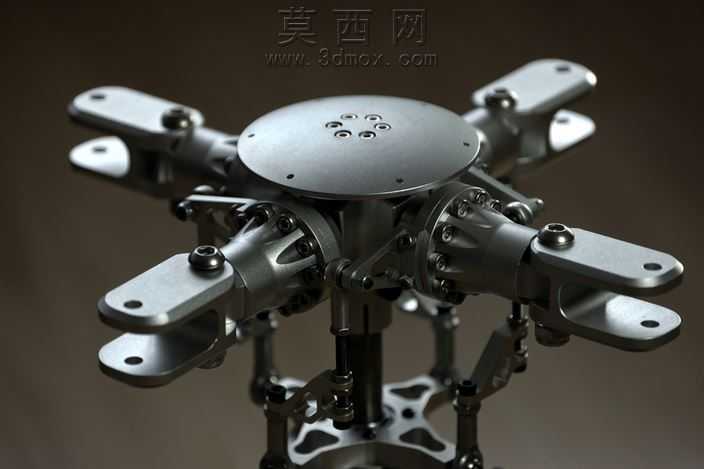

本作品为直升机四叶旋翼自动倾斜器的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先梳理旋翼系统的核心传动逻辑，确定自动倾斜器作为旋翼周期变距、总距操纵核心部件的功能定位，再逐步拆分各组成构件完成细节搭建。模型整体还原了四叶旋翼的布局形式，中心为倾斜器的核心铰链接头结构，四个方向均匀延伸出桨夹安装位，分别连接四片黑色旋翼桨叶，桨叶采用翼型截面拉伸成型，还原了真实旋翼的展长比例与翼尖收窄的气动外形，桨叶根部与桨夹的连接位置预留了铰接活动间隙，符合真实旋翼的挥舞、摆振运动结构需求。中心倾斜器主体采用金属质感材质渲染，还原了航空铝合金构件的哑光金属质感，表面做了圆角过渡处理，避免尖锐棱角，符合航空构件的加工工艺特征；旋翼桨叶采用哑光黑色复合材料材质渲染，表面做了细微的粗糙质感处理，模拟真实碳纤维旋翼桨叶的表面肌理。结构设计上，完整还原了自动倾斜器的不动环、旋转环的分层结构，不动环对应操纵拉杆的连接点位做了凸台设计，旋转环对应四片桨叶的变距拉杆位置设置了均匀分布的连接耳片，各连接耳片的孔位同轴度经过校准，保证装配逻辑符合真实机械结构的运动要求。建模过程中对各构件的配合公差做了模拟设置，铰接位置保留了合理的转动间隙，既保证模型装配无干涉，也能直观展示自动倾斜器带动旋翼实现周期变距、改变旋翼拉力方向从而控制直升机飞行姿态的工作原理。整体模型比例协调，细节还原度高，各构件的连接逻辑清晰，可用于航空机械结构教学、直升机旋翼系统原理演示，也可作为航空类三维场景搭建的构件素材，渲染阶段采用了均匀的漫反射光照设置，避免过强的反光遮挡结构细节，能够清晰展示各部分的外形特征与装配关系。
