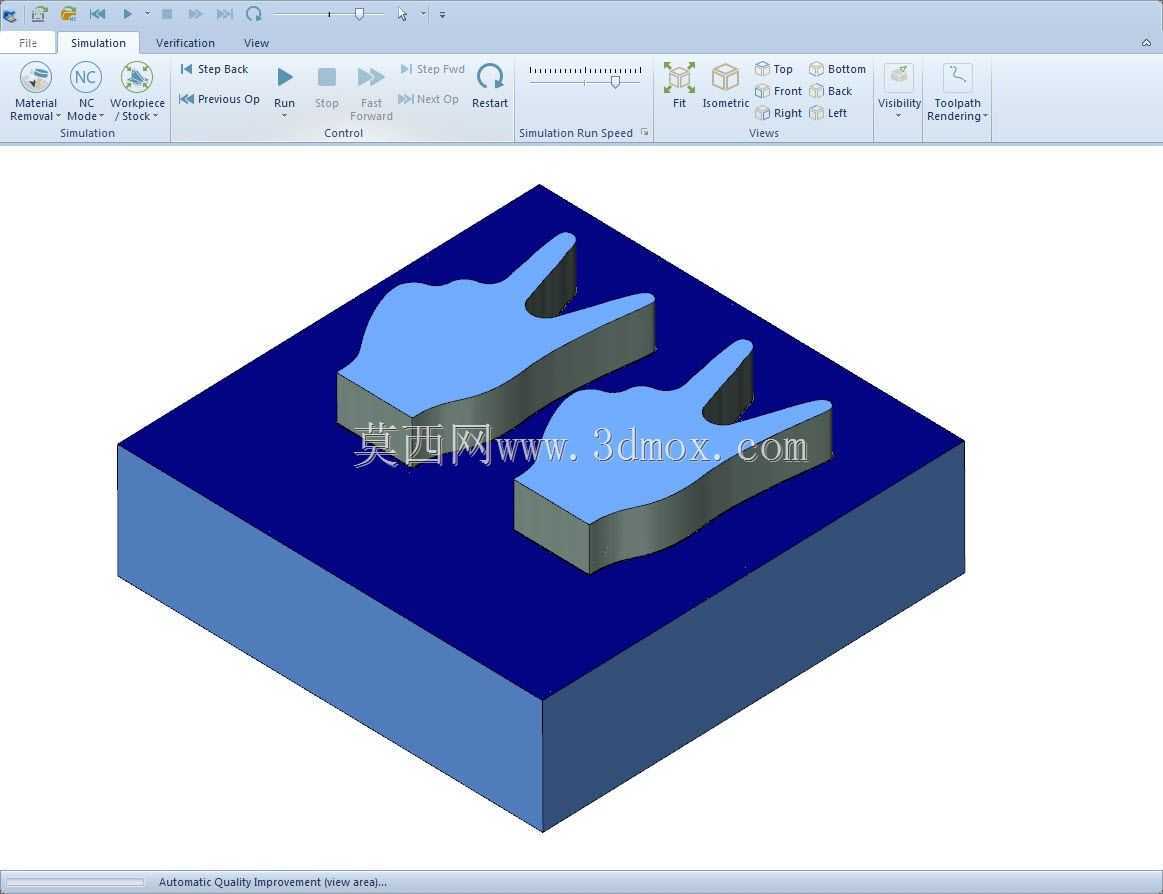

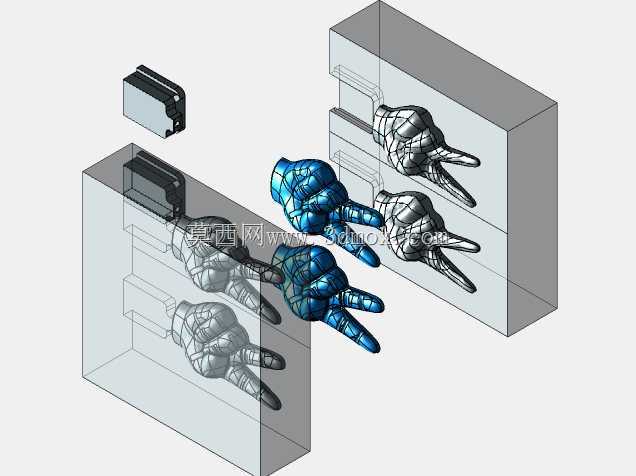

剪刀手造型凸模3D铣削加工工件

　　该工件为数控铣削加工教学演示用的成型凸模结构，整体采用方形基座加双凸起造型的布局设计，主要用于BobCAD铣削编程的实操教学场景，帮助编程人员快速掌握3D轮廓铣削的走刀路径设置、残料清理参数调整、曲面精加工余量匹配等核心实操技能。从实际加工应用场景来看，这类造型工件常作为数控技能考核、编程入门训练的典型案例，能够覆盖平面铣削、轮廓铣削、曲面精加工等多个常用加工工序，学员通过完成该工件的编程与加工，可快速熟悉三轴铣床的加工边界设置、刀具补偿参数调整、不同切削深度下的进给速率匹配逻辑。

　　工件的基座部分为规则长方体结构，设计时预留了通用平口钳的装夹余量，基座底面平面度公差控制在0.02mm以内，可直接适配常规铣床工作台的T型槽装夹要求，无需额外设计专用夹具，降低教学场景下的工装准备成本。基座上方的两个凸起结构为对称的剪刀手造型，凸起部分的拔模斜度设置为3度，既符合常规铣削加工的刀具让刀需求，也能避免精加工过程中刀具与侧壁发生剐蹭，凸起部分的根部与基座衔接处设置了R2的过渡圆角，可有效减少加工过程中的应力集中，同时避免刀具在根部位置出现接刀痕。

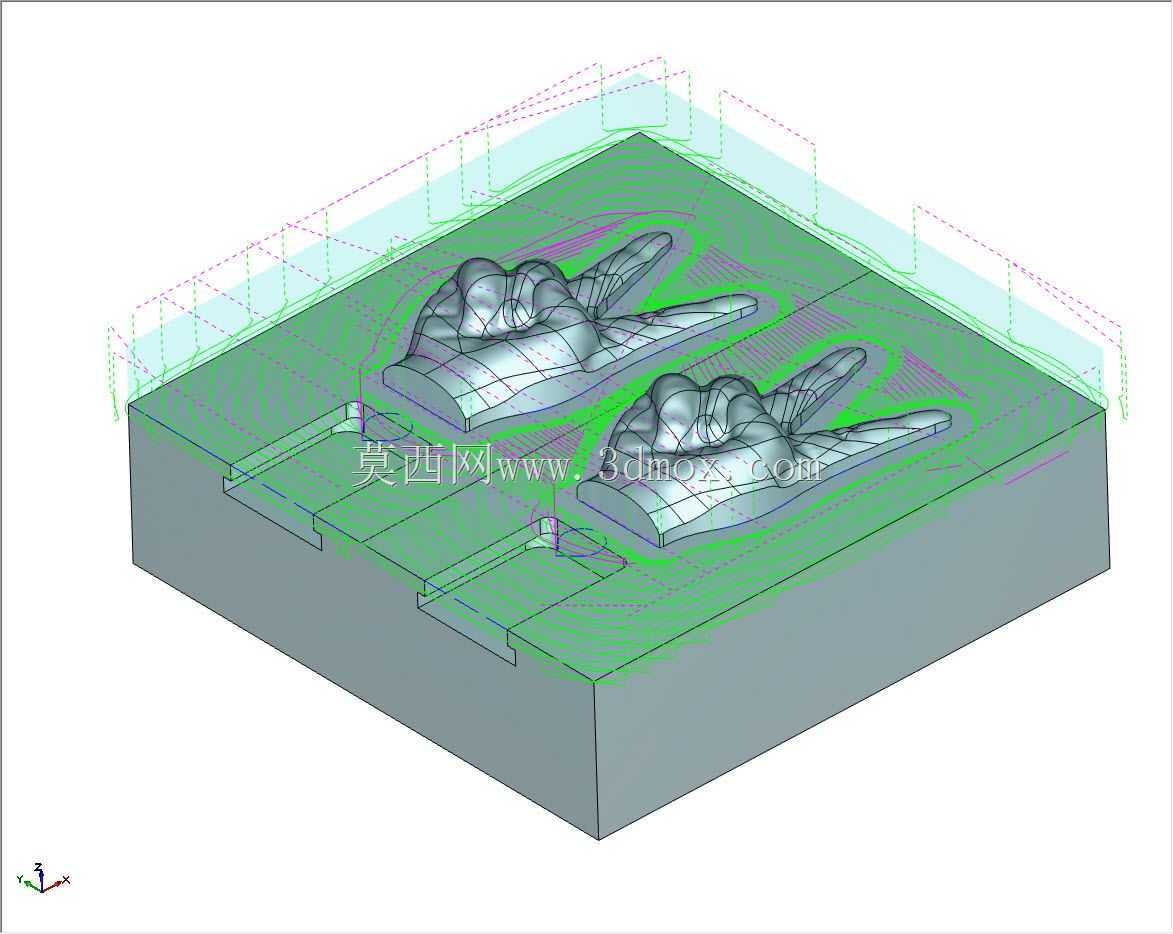

　　从设计思路来看，该工件刻意选择了兼具规则平面与不规则曲面的造型结构，规则平面部分用于训练学员的面铣、开粗工序参数设置，不规则曲面部分用于训练学员的等高铣、平行铣精加工路径规划，两个凸起结构之间的间距设置为18mm，刚好适配直径10mm立铣刀的行间走刀需求，无需换用更小直径的刀具即可完成中间区域的残料清理，能够在有限的加工时长内覆盖更多的编程知识点。外形尺寸方面，基座整体长宽尺寸为120mm*100mm，基座高度为25mm，上方凸起结构的最高处距离基座底面的总高度为45mm，所有加工面的加工余量在开粗阶段预留0.5mm，半精加工阶段预留0.15mm，精加工阶段直接加工到尺寸，能够匹配常规铝件、塑料件的教学加工需求，若用于钢件加工演示，只需对应调整切削参数与刀具类型即可，无需修改工件的三维结构。

　　安装边界上，工件基座的四个边角均设置了C2的倒角，既可以避免装夹时边角崩损，也能在工件安装到工作台时快速定位，基座底面没有设置额外的定位孔，完全依靠平口钳的夹持力完成固定，适配绝大多数教学用三轴数控铣床的装夹条件，不需要对工作台进行额外改造。在实际教学使用过程中，该工件的造型辨识度高，加工完成后可直接作为教学成果展示件，也可用于后续的工件尺寸检测训练，学员可通过三坐标测量仪检测凸起曲面的轮廓度、基座平面的平面度、侧壁的垂直度等形位公差，完整覆盖从编程、加工到检测的全流程技能训练环节。这类造型工件虽然不直接用于工业量产，但作为数控编程教学的载体，其结构设计充分考虑了加工工序的覆盖性、装夹的通用性、参数调整的典型性，能够帮助初学者快速建立3D铣削加工的完整逻辑，避免在入门阶段接触过于复杂的工业零件导致学习曲线过于陡峭，同时也可用于CAM软件的功能演示，直观展示不同走刀策略下的加工效果差异。
